Почему алюминиевая опалубка является предпочтительным выбором для высотного строительства

Введение: Новая эра эффективности строительства

Современные строительные проекты требуют более сжатых сроков, лучшего качества и более безопасных условий труда. Эти требования подтолкнули отрасль к отказу от традиционных методов и внедрению более совершенных решений. Среди этих инноваций алюминиевая опалубка стала революционной технологией.

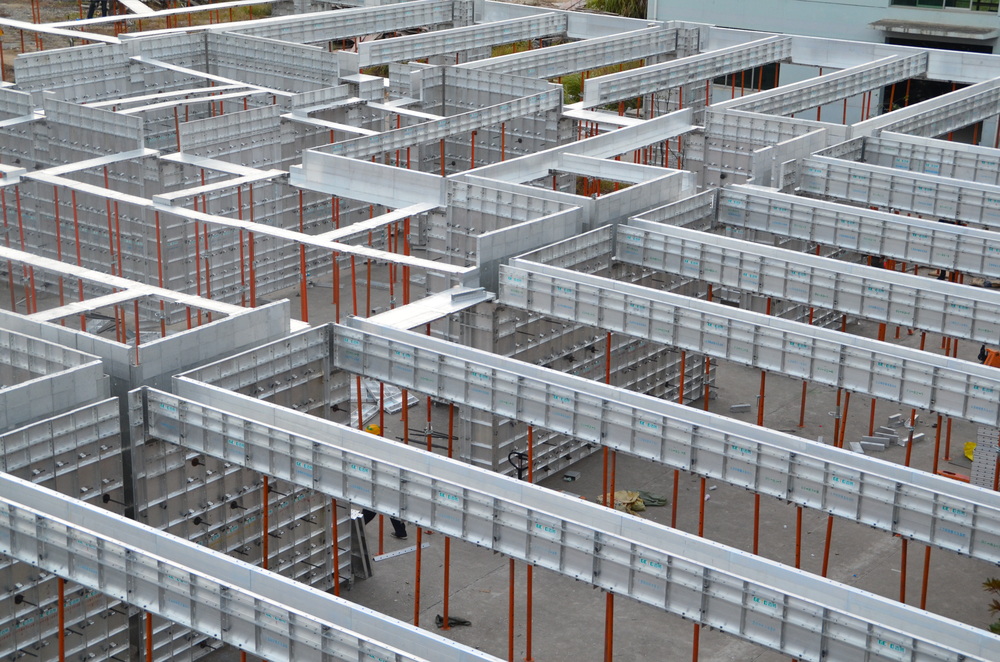

Алюминиевая опалубка представляет собой следующее поколение технологий опалубки для бетона, вслед за системами из дерева и стали. Используя профили из алюминиевого сплава в качестве основного материала, эти системы изготавливаются с помощью высокоточной механической обработки и сварки, создавая опалубочные панели, подходящие для бетонных инженерных проектов любого масштаба. Гибкость конструкции позволяет свободно собирать конструкции в соответствии с различными конструктивными требованиями, что делает ее по-настоящему адаптируемым решением для современного строительства.

Для высотных жилых и коммерческих зданий система алюминиевой опалубки стала настоящим прорывом. Цифры говорят сами за себя: в проектах, использующих эту систему, циклы возведения полов стабильно сокращаются до трех-пяти дней, бетонные поверхности получаются достаточно гладкими, чтобы исключить необходимость штукатурки, а также значительно сокращаются трудозатраты и отходы материалов на строительной площадке.

Подробный технический анализ: классификация и основные компоненты.

Понимание технических особенностей алюминиевой опалубочной системы помогает проектным группам принимать обоснованные решения о том, какая конфигурация лучше всего соответствует их конкретным потребностям.

Две основные системы армирования

Система плоских стяжек. В этой конфигурации используются плоские стяжки, которые проходят через опалубку без необходимости сверления панелей. Система имеет меньше монтажных принадлежностей и снижает трудозатраты монтажных бригад. Эффект вертикального литья получается гладким и чистым, что делает систему плоских стяжек особенно подходящей для зарубежных строительных площадок, где ценятся простота и скорость.

Система стяжных стержней. Система усиления стяжными стержнями обеспечивает чрезвычайно плавный процесс формования. Эта система хорошо подходит для проектов реконструкции с различными конструктивными решениями и для применений, где толщина стен превышает 400 мм. Стержни обеспечивают надежное усиление более толстых конструктивных элементов, где ожидаются более высокие нагрузки.

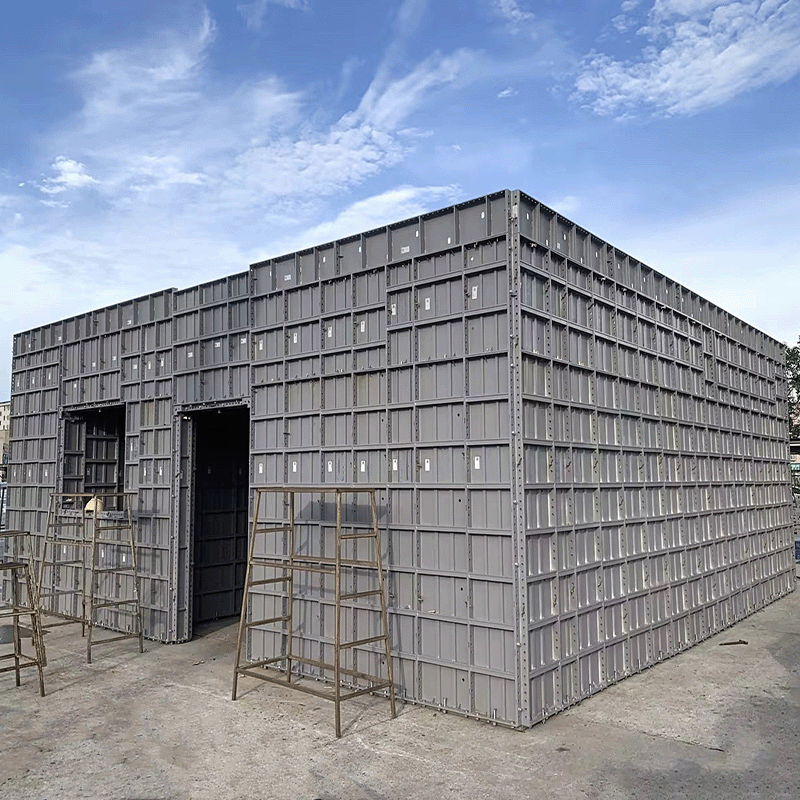

Основные компоненты

Панели. Система включает в себя несколько типов панелей: стеновые и колонные панели поддерживают вертикальные конструкции; панели для нижней и боковой частей балок формируют опалубку балок; панели для плит перекрытия создают горизонтальные поверхности; а панели для лестниц обеспечивают ступенчатую конфигурацию. Стандартные стеновые панели доступны высотой 2400 мм и шириной от 50 мм до 600 мм, при этом распространенные размеры включают шаг 100 мм, 200 мм, 300 мм, 400 мм и 600 мм. Каждая панель весит приблизительно 25 кг на квадратный метр, что позволяет осуществлять ручную погрузку и разгрузку на строительной площадке.

Соединители. Панели соединяются между собой штифтами и клиньями. Система штифтов и клиньев обеспечивает надежные соединения, которые можно быстро устанавливать и снимать, ускоряя как сборку, так и демонтаж.

Системы поддержки. Регулируемые стальные опоры поддерживают плиты перекрытия во время заливки бетона и остаются на месте до тех пор, пока бетон не наберет достаточную прочность для демонтажа. Стеновые распорки и опоры обеспечивают выравнивание и устойчивость панелей во время заливки бетона.

Технология производства

Компания GETO использует алюминиевый сплав 6061-T6 для своих опалубочных панелей. Этот материал обеспечивает хороший баланс прочности и веса, средний вес панели составляет около 25 кг на квадратный метр. Компания применяет технологию сварки трением с перемешиванием (FSW), разработанную Институтом сварки в Кембридже, Великобритания. FSW устраняет распространенные проблемы, такие как горячее растрескивание, пористость и потеря элементов, связанные со сваркой плавлением. Полученные панели демонстрируют меньшую термическую деформацию и сохраняют стабильные механические свойства по всей зоне сварки.

Почему именно алюминиевая опалубка? Пять основных ценностей.

Растущее внедрение алюминиевых опалубочных систем в строительной отрасли обусловлено ощутимыми преимуществами, которые напрямую влияют на результаты проектов.

Скорость строительства

Типичный цикл возведения перекрытий с использованием алюминиевой опалубочной системы GETO занимает от трех до пяти дней. Такая скорость достигается за счет малого веса системы (около 25 кг на квадратный метр), что позволяет осуществлять ручную погрузку и разгрузку без использования тяжелых кранов, а также простых соединений типа «штифт-клин», ускоряющих сборку и демонтаж. Для высотного здания высотой более 30 этажей это может означать существенную экономию времени по сравнению с системами из дерева или стали.

Высококачественная отделка бетона

Алюминиевая опалубка позволяет создавать бетонные поверхности с исключительной ровностью и вертикальностью. Точность экструдированных алюминиевых панелей обеспечивает стабильную геометрию на протяжении сотен применений. Полученное качество поверхности часто исключает необходимость в штукатурке, что снижает как материальные затраты, так и трудозатраты. Такая «бесштукатурная» отделка также снижает собственную нагрузку на конструкцию здания, устраняя дополнительный вес штукатурных слоев.

Экономические выгоды

Экономическая целесообразность использования алюминиевой опалубки выгодна для высотных зданий. Типичная система может быть использована повторно от 200 до 300 раз, а некоторые системы GETO — более 300 раз. В проектах с достаточным количеством повторяющихся этажей стоимость одного использования становится ниже, чем у деревянной опалубки. Стоимость лома алюминия обеспечивает возврат средств по окончании срока службы системы, поскольку алюминий хорошо поддается переработке и сохраняет большую часть своей стоимости. Требования к рабочей силе на объекте существенно сокращаются, так как требуется меньше рабочих для сборки, а этап штукатурки исключается.

Безопасность

Стандартизированные, легкие компоненты снижают потребность в тяжелом подъемном оборудовании, уменьшая риск травм, связанных с подъемом тяжестей. Жесткость системы обеспечивает устойчивые рабочие платформы, а процесс сборки следует предсказуемой последовательности, что позволяет лучше планировать безопасность.

Экологические показатели

Алюминиевая опалубка образует минимальное количество строительных отходов по сравнению с деревянными системами, которые производят большое количество древесных отходов всего после нескольких использований. Высокая степень повторного использования снижает потребность в сырье на протяжении всего срока службы проекта. Сама система хорошо поддается вторичной переработке по окончании срока службы, что соответствует стандартам «зеленого» строительства и все более строгим экологическим нормам.

Сравнительный анализ отраслей: алюминиевая, деревянная и стальная опалубка.

Выбор опалубочного материала существенно влияет на стоимость, сроки и качество проекта. Вот сравнение трех систем, основанное на строительном опыте GETO.

Данные показывают, что, хотя древесина имеет наименьший вес, ее ограниченная возможность повторного использования и низкое качество отделки делают ее экономически выгодной только для очень коротких циклов. Сталь обеспечивает прочность, но за счет веса и более медленного цикла использования. Алюминий обеспечивает наилучший баланс: достаточно легкий для транспортировки, достаточно прочный для нагрузок 60 кН/м² и способный к более чем 200 циклам повторного использования.

Разнообразные области применения

Хотя алюминиевая опалубка особенно ценна для высотного жилищного строительства, ее применение охватывает множество типов проектов.

Высотные жилые и многоквартирные здания. Это наиболее экономически выгодное применение. Проекты с повторяющейся планировкой этажей демонстрируют наибольшую экономическую отдачу, поскольку циклы работы системы и коэффициенты ее повторного использования используются наиболее эффективно. Для проектов с разнообразной планировкой этажей GETO предлагает индивидуальные решения, позволяющие использовать один комплект опалубки для различных конфигураций за счет целенаправленных модификаций.

Виллы и таунхаусы. В проектах в Малайзии, Сингапуре и других странах Юго-Восточной Азии часто используется алюминиевая опалубка для жилых комплексов с зеркальными конструкциями и межквартирными стенами. Для проектов таунхаусов компания GETO предлагает решения по перестановке опалубки, которые позволяют работать с зеркальными конструкциями и межквартирными стенами, благодаря чему один комплект опалубки может использоваться для нескольких объектов.

Инфраструктура. Алюминиевая опалубка может использоваться для инженерных тоннелей, станций метро и подвальных зданий. Для станций метро и наружных стен подвалов односторонняя опалубка GETO обеспечивает поддержку там, где высокие стандарты гидроизоляции исключают использование сквозных анкеров.

Интеграция с другими системами. Алюминиевая опалубка эффективно работает в сочетании с железобетонными элементами, модулями из ПВХ/МИК и деревянной опалубкой. Для проектов со сложными конструктивными решениями GETO предлагает гибридные решения «алюминий плюс дерево» или «алюминий плюс сборные конструкции» для снижения затрат на материалы и рабочую силу.

Индустрия 4.0: цифровая трансформация алюминиевой опалубки

Цифровые инструменты меняют подходы к проектированию, управлению и контролю алюминиевых опалубочных систем.

Программное обеспечение для промышленного 3D-проектирования. Разработанное компанией GETO программное обеспечение позволяет проектировать без дефектов, исключая необходимость заводской предварительной сборки и обеспечивая упаковку по зонам строительства. Это сокращает время монтажа на объекте и минимизирует риск ошибок при сборке. Для сложных сверхвысоких проектов технические специалисты GETO используют «динамические системы подбора опалубки» для работы с различными поперечными сечениями и изменяющимися конструктивными формами.

Визуализация 3D-моделей. Цифровые платформы позволяют руководителям проектов визуализировать всю опалубочную конструкцию в трех измерениях. QR-коды, размещенные на компонентах, можно сканировать для быстрого определения местоположения материалов на строительной площадке, что помогает рабочим правильно устанавливать каждую панель без путаницы.

Программное обеспечение для виртуальной приемки GETO-VR позволяет проводить удаленную виртуальную приемку опалубки до ее отправки с завода. Это экономит клиентам затраты и время, которые потребовались бы на выездные визиты на завод, при этом сохраняя стандарты контроля качества. Данные с этих цифровых инструментов поступают в информационную систему управления GETO, которая интегрирует данные цепочки поставок, производства, проектирования и финансов для обеспечения полной прозрачности проекта от начала до конца.

Процесс установки и полный комплекс услуг.

Этапы установки

Последовательность укладки типичного напольного покрытия осуществляется в соответствии со структурированным процессом:

50. Нисходящие и несущие линии устанавливаются на основе утвержденных чертежей.
50. Монтаж стеновых панелей начинается с внутренних углов и продолжается установкой с использованием плоских стяжек и монтажом наружных панелей.
50. Панели балок собираются в соответствии с конструктивным проектом.
50. Угловые панели плиты закрепляются, затем устанавливаются панели плиты, опоры балок и подпорные головки.
50. Опорные элементы устанавливаются на наружных стеновых панелях для поддержки следующего этажа.
50. Монтаж инженерных систем и арматуры.
50. Бетон заливается равномерно по всей поверхности участка.

После высыхания панели очищаются, демонтируются и перемещаются на следующее место.

Услуги по всей цепочке поставок

Компания GETO предоставляет услуги, выходящие за рамки простого снабжения продукцией. Процесс начинается с консультаций и разработки индивидуального проекта на основе проектной документации. После изготовления и доставки панелей техническая поддержка на месте помогает бригадам обеспечить правильный монтаж. После завершения проекта бывшие в употреблении панели могут быть отремонтированы, очищены и повторно оцинкованы для дальнейшего использования.

Часто задаваемые вопросы

Сколько раз можно повторно использовать алюминиевую опалубку? Высококачественная система может быть использована повторно от 200 до 300 раз, а при надлежащем техническом обслуживании этот срок может быть увеличен.

Легко ли деформируется алюминиевая опалубка? При использовании в соответствии со спецификациями и с надлежащим армированием алюминиевая опалубка сохраняет свою форму и точность размеров. Сплав 6061-T6 обеспечивает стабильную работу в различных условиях эксплуатации.

Как обрабатываются проемы для инженерных систем? Проемы могут быть спланированы заранее на этапе проектирования и встроены в панели. Для внесения изменений во время строительства, панели с выемкой позволяют производить корректировки на месте.

Подходит ли алюминиевая опалубка для высотного строительства? Да. Небольшой вес системы сокращает время работы крана при перемещении панелей, а быстрый цикл сокращает общую продолжительность проекта. С использованием этих систем были построены объекты высотой более 300 метров.

Заключение

Современные требования к строительству сделали алюминиевую опалубку практической необходимостью для высотных проектов. Система обеспечивает очевидные преимущества: цикл опалубки от трех до пяти дней, бетонное покрытие, исключающее необходимость штукатурки, от 200 до 300 использований одной системы и значительное снижение затрат на рабочую силу. Для проектов с повторяющейся планировкой этажей экономическая целесообразность становится все более привлекательной по мере увеличения количества этажей благодаря высокой возможности повторного использования системы и снижению трудозатрат.
