В процессе современной вертикальной урбанизации рост небоскребов — это не только соревнование по высоте, но и битва строительных технологий и эффективности. Для строительных подрядчиков возведение несущей стены часто является «узким местом» всего проекта. А внутри несущей стены наиболее сложной, опасной и требующей высокой точности зоной, несомненно, является «шахта», проходящая через все здание. Ищете ли вы решение, которое может заменить традиционные строительные леса, значительно снизить риски для безопасности и ускорить строительство?
В этой статье мы начнем с фундаментального понятия «Что такое шахты в строительстве», углубимся в технологические инновации опалубочных систем для лифтовых шахт в современной архитектуре и расскажем, почему ведущие мировые подрядчики выбирают платформы для шахт GETO. Независимо от того, где вы находитесь, и ищете ли вы опалубочные платформы для лифтовых шахт в Малайзии, Сингапуре, Юго-Восточной Азии, на Ближнем Востоке и в Восточной Азии, эта статья предоставит вам наиболее ценную информацию об отрасли и рекомендации по выбору.
Что такое вал в строительстве?
Что такое шахты в строительстве? В архитектурно-инженерной терминологии шахта — это вертикально соединенное пространство внутри здания, используемое для вертикального перемещения, вентиляции и прокладки трубопроводов. Она выполняет функцию «кровеносных сосудов» и «дыхательных путей» здания, поддерживая его жизненно важные функции. В зависимости от назначения, распространены следующие типы шахт: Лифтовая шахта: используется для установки лифтовых кабин и противовесов, является жизненно важной артерией высотных зданий. Лестничная шахта: содержит аварийные лестницы и является ядром системы аварийной эвакуации. Шахта инженерных коммуникаций/шахта инженерных систем: в ней централизованно размещаются электрические, водопроводные, канализационные и вентиляционные трубы. Вентиляционная шахта: отвечает за циркуляцию воздуха и удаление дыма внутри здания.
Ключевая роль шахт в высотных зданиях
Шахта — это больше, чем просто полость шахты. В высотных и сверхвысотных зданиях она является ядром структурной устойчивости. Как правило, лифтовые и лестничные шахты окружены толстыми железобетонными стенами, образующими «ядерную стену». Ядро вертикального транспорта: обеспечение эффективного перемещения людей и материалов. Структурная жесткость: ядровая труба обеспечивает зданию основную жесткость против ветровых и сейсмических нагрузок. Противопожарные отсеки: стены шахт обычно имеют чрезвычайно высокие показатели огнестойкости, чтобы предотвратить вертикальное распространение огня.
Что такое лифтовая шахта? Почему строительство — такая сложная задача?
Что такое лифтовая шахта?
Лифтовая шахта — наиболее характерная конструкция внутри несущей трубы здания. Это вертикальный туннель, идущий снизу вверх, и вертикальность и плоскость ее внутренних стен напрямую определяют плавность и безопасность будущей работы лифта. По сравнению с традиционными конструкциями с несущими стенами, лифтовые шахты представляют собой замкнутые пространства, плохо освещенные и, как правило, предполагают работу на большой высоте в подвешенном состоянии.
Основные сложности при строительстве лифтовых шахт: Для строительных бригад строительство лифтовых шахт часто сопряжено с чрезвычайно высокими рисками и техническими трудностями:
Риск падения с высоты: по мере подъема здания внутренняя часть шахты превращается в кажущуюся бездонной «пропасть», что делает использование традиционных строительных лесов крайне опасным.
Сложности с контролем вертикальности: даже малейшее отклонение, накопленное на верхнем этаже, может помешать установке лифтовых направляющих.
Ограниченное рабочее пространство: узкая внутренняя часть шахты ограничивает передвижение рабочих и затрудняет перемещение материалов.
Давление, связанное с графиком работ: как правило, сначала возводится основной трубный блок; задержки в строительстве шахты замедляют процесс возведения каркаса всего здания.
Для решения этих задач в современном строительстве появились и стали стандартным оборудованием специализированная опалубка для лифтовых шахт и поддерживающие ее системы.
Что такое платформа для лифтовой шахты?
Определение платформы шахты лифта
Подъемная платформа, также известная как шахтная платформа, представляет собой интегрированное строительное оборудование, специально разработанное для шахтного строительства. Это не просто платформа для стояния, а «воздушный завод», объединяющий в себе поддержку опалубки, заливку бетона, защиту рабочих и автоматические/полуавтоматические функции подъема. Подобно «пробке», вставленной в шахту, она поднимается вверх по мере подъема здания, всегда обеспечивая рабочим ровную, закрытую рабочую среду.
Решающее противостояние между шахтными платформами и традиционными строительными лесами.
Чтобы помочь вам более наглядно понять его ценность, мы создали следующую сравнительную таблицу:
Как показывает сравнение, использование шахтной платформы значительно повышает безопасность проекта и экономическую эффективность.
Как работают опалубочные системы для лифтовых шахт?

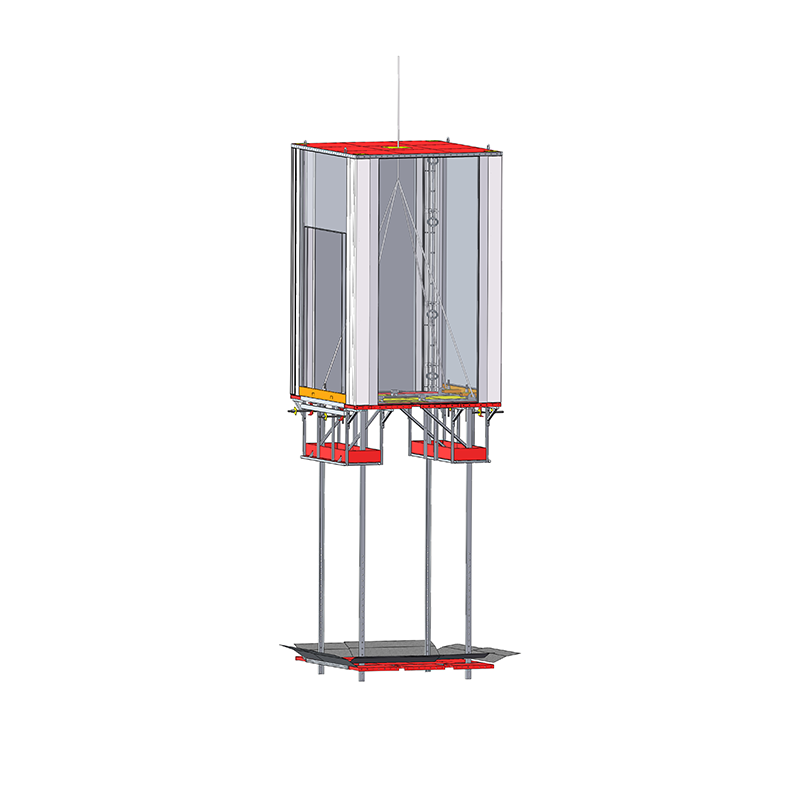

Внутренняя форма для регулируемой платформы подъемного вала Geto
Основные компоненты опалубки лифтовой шахты
Полная система опалубки лифтовой шахты обычно состоит из следующих основных компонентов:
Система опалубки: Обычно используется алюминиевая или стальная опалубка, непосредственно контактирующая с бетоном.
Основной каркас и опора: воспринимают боковое давление бетона и собственный вес платформы.
Подъемный механизм: включает в себя точки подъема башенного крана или гидравлические/электрические подъемные устройства.
Механизм втягивания: Перед подъемом опалубка должна втянуться внутрь, чтобы отделиться от стены; после достижения желаемого положения ее необходимо выдвинуть наружу, чтобы закрепиться у стены.
Предохранительные фиксаторы: механические блокировочные устройства, предотвращающие случайное падение платформы.
Принцип работы опалубки лифтовой шахты
Процесс работы представляет собой стандартизированный цикл: заливка и твердение: платформа крепится к существующему полу, и заливается бетон.
Демонтаж: После того, как бетон затвердеет, рабочие приводят в действие механизм компенсации усадки, чтобы втянуть опалубку лифтовой шахты внутрь, отделив ее от стены.
Подъем: С помощью башенного крана или самоподъемной системы вся платформа поднимается на следующий этаж.
Монтаж: Подвесы или опоры выдвигаются и закрепляются в предварительно просверленных отверстиях или нишах в стене.
Завершение: Опалубка выдвигается наружу для повторной установки, калибруется вертикальность и проводится подготовка к следующей заливке.
Технические преимущества валовых платформ GETO
Компания GETO, ведущий мировой поставщик опалубочных решений, разработала две революционные системы подъемной опалубки для лифтовых шахт, отвечающие разнообразным инженерным потребностям. Наша продукция специально разработана для поддержки, усиления и защиты лифтовых шахт, дымоходных шахт, вентиляционных каналов и других трубопроводов.
Внутренняя опалубка лифтовой шахты с регулируемым подъемом краном: это предпочтительное высокоэффективное и экономичное решение, использующее башенный кран для послойного подъема.
Технические особенности:
- Усовершенствованная традиционная система строительных лесов: устраняет необходимость в послойной установке стальных трубчатых лесов или стальной сетки, полностью исключая трудоемкие процедуры.
- Комплексная подъемная система: исключает необходимость послойной сборки и разборки опалубки; одна операция подъема с использованием башенного крана значительно повышает эффективность строительства.
- Двойная система защиты: Оснащена интегрированной, полностью закрытой рабочей платформой, исключающей опасность работы на высоте. Уникальной особенностью является полностью закрытая нижняя подъемная платформа, которая не только герметизирует нижние болтовые отверстия, но и обеспечивает дополнительную защиту и защиту от вскрытия.
- Основные преимущества: Чистый и презентабельный внешний вид строительной площадки. Общие затраты на строительство могут быть снижены на 35%.
- Самоподъемная регулируемая внутренняя опалубка лифтовой шахты: это флагманское решение, разработанное для сверхвысотных зданий и проектов с ограниченными ресурсами башенных кранов, использующее метод попеременной поддержки для обеспечения послойного подъема.
Технические особенности:
- Высокая автономность: не требуется башенный кран. Благодаря использованию собственной системы электрических винтовых подъемников для автоматического подъема по корпусу, решается проблема расхода ценных ресурсов башенного крана во время строительства трубчатых конструкций.
- Интеллектуальный электропривод: опалубка автоматически сжимается и расширяется с помощью двигателя. Рабочим больше не нужно вручную вращать винты опалубки, что значительно экономит время на многократной разборке и регулировке.
- Полностью дистанционное управление: персоналу не нужно спускаться в шахту во время подъема, что обеспечивает высочайший уровень безопасности в отрасли.
- Высокая жесткость и превосходная прочность: легко адаптируется к различным конструкциям, обеспечивает быструю сборку и разборку панелей, а также быстрое соединение и позиционирование всей платформы и опалубки внутреннего вала, исключая необходимость пошаговой сборки.
- Основные преимущества: Максимальная безопасность и автоматизация, особенно подходящие для сверхвысотных проектов высотой 30 этажей и более. Благодаря шахтным платформам GETO подрядчики могут гибко выбирать между «подъемным» и «автоматическим подъемным» типами в зависимости от наличия башенных кранов, что идеально решает проблемы традиционного строительства.
Опалубка для лифтовых шахт. Опалубка на продажу в Сингапуре.
В Сингапуре, особенно в таких городах, как Лондон и Манчестер, где растет плотность застройки высотными жилыми и коммерческими комплексами, наблюдается резкий рост спроса на опалубку для лифтовых шахт. Строгие правила Управления по охране труда и технике безопасности Сингапура предъявляют практически непреодолимые требования к безопасности строительства. Это привело к постепенному отказу от традиционных методов установки строительных лесов при строительстве лифтовых шахт, что вызвало резкий рост запросов на опалубку для лифтовых шахт, предлагаемую к продаже в Сингапуре.
Когда клиенты из Сингапура и Юго-Восточной Азии ищут опалубочные системы для лифтовых шахт, их основные вопросы сводятся к следующему:
Защита от падения: Сингапурский рынок высоко ценит полностью закрытую систему защиты (это одно из главных преимуществ продукции GETO).
Экономия на рабочей силе: Высокие затраты на рабочую силу в Сингапуре; автоматизированная и интегрированная конструкция подъемного механизма GETO значительно сокращает трудозатраты на объекте, напрямую решая эту проблему.
Локальная поддержка и сертификация: Глобальное присутствие GETO идеально соответствует этому спросу; логика проектирования нашей продукции отвечает высоким стандартам безопасности сингапурского рынка.
Для каких проектов подходят шахтные платформы?
Шахтные платформы используются не только в небоскребах; сфера их применения очень широка:
Высотные жилые здания: быстрое воспроизведение стандартных этажей, сокращающее сроки сдачи.
Торговые комплексы и офисные здания: работа со сложными трубчатыми несущими конструкциями.
Проекты гостиничного бизнеса: требуют чрезвычайно высоких стандартов звукоизоляции и качества стен, что обуславливает необходимость использования высокоточных опалубочных систем.
Здания больниц: Как правило, имеют множество шахт для перемещения материалов.
Метро и подземные сооружения: также подходят для строительства вентиляционных шахт в глубоких котлованах.
Что следует учитывать при выборе платформы для лифтовой шахты?

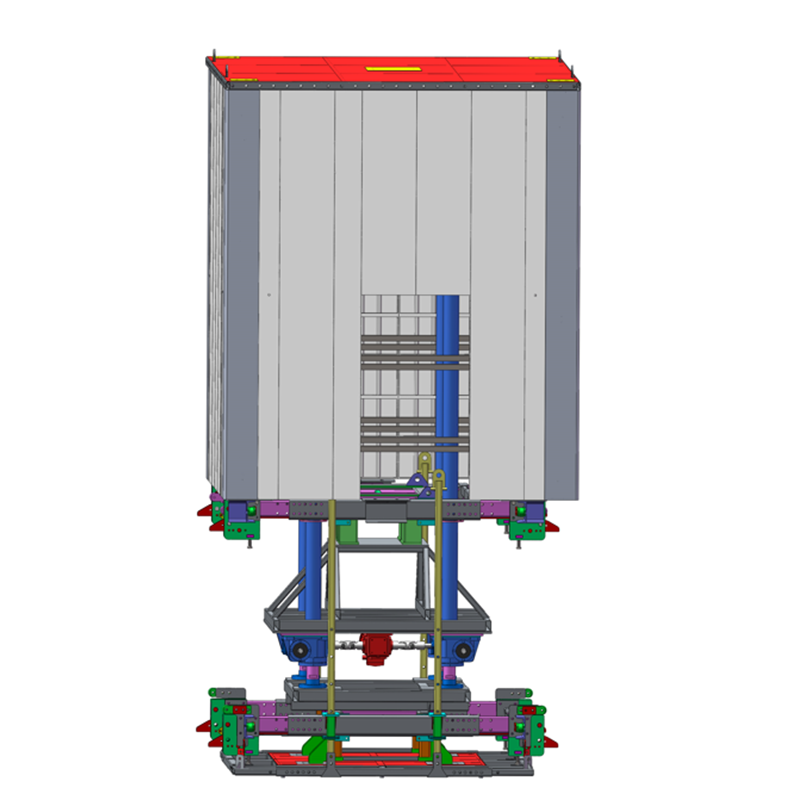

Geto Автоматическая самоподнимающаяся регулируемая платформа для вала с внутренней формой
При покупке или аренде платформы для лифтовой шахты инженерная команда должна сосредоточиться на следующих шести параметрах:
Несущая способность конструкции: способна ли она выдерживать строительные нагрузки и боковое давление бетона?
Полнота систем безопасности: имеются ли устройства защиты от падения и предотвращения опрокидывания? Полностью закрытая конструкция GETO является преимуществом.
Степень автоматизации: Требуется ли помощь башенного крана (подъемного типа) или это автономный механизм (самоподъемный тип)?
Это необходимо определить, исходя из наличия башенных кранов на площадке.
Адаптируемость: Можно ли отрегулировать опалубку для компенсации изменений высоты пола?
Опыт реализации глобальных проектов: Есть ли у поставщика успешные примеры реализации аналогичных знаковых проектов?
Послепродажная поддержка: Предоставляется ли консультация на месте?
Тенденции будущего: Интеллектуальные системы опалубки для лифтовых шахт.
С развитием строительных технологий системы опалубки лифтовых шахт все больше интегрируются в инфраструктуру:
Автоматизированная система мониторинга: Использование датчиков для отслеживания горизонтального положения платформы, нагрузки и скорости ветра в режиме реального времени.
Дистанционное управление: Например, автоматическая система подъема GETO уже оснащена функцией дистанционного управления и в будущем будет интегрирована в центральный пункт управления.
Интеграция BIM: Использование BIM-моделей для моделирования процесса подъема на объект на этапе проектирования с целью заблаговременного предотвращения рисков столкновений.
Экологичное строительство: сокращение строительных отходов, повышение скорости оборота опалубки и соответствие глобальной тенденции к углеродной нейтральности.
Заключение
Опалубочные шахты больше не являются препятствием в высотном строительстве. Внедрение передовых систем опалубочных шахт, особенно платформы GETO , позволяет не только обеспечить вертикальность и качество вашего проекта, но и добиться общей экономии затрат на строительство до 35%. Независимо от того, выбираете ли вы подъем с помощью башенного крана или самоподъемную внутреннюю опалубку, GETO предоставляет клиентам по всему миру самые безопасные решения по алюминиевой опалубке. Хотите повысить эффективность строительства вашего следующего проекта? Свяжитесь с командой экспертов GETO сегодня, чтобы получить уникальные решения по строительству шахт и расценки. Если вам нужны платформы для опалубочных шахт или услуги по индивидуальному заказу в любой точке мира, мы готовы вам помочь.
