В условиях постоянного стремления мировой строительной индустрии к повышению эффективности строительства, структурной целостности и контролю затрат, туннельная опалубочная система постепенно стала основным решением для высоко повторяющихся строительных проектов. Эта система широко используется в жилых домах, квартирах, общежитиях и проектах доступного жилья и особенно подходит для типов зданий с высокой степенью стандартизации и относительно правильной структурой.
В данной статье будет проведен систематический анализ системы опалубки для тоннелей с таких аспектов, как ее определение, принцип работы, состав системы, основные типы, сценарии применения и выбор поставщиков, что поможет лицам, принимающим инженерные решения, лучше понять ценность этой строительной системы в современной архитектуре.
Что такое система опалубки для тоннелей?
Система туннельной опалубки — это метод строительства с использованием единой опалубки, который объединяет опалубку для стен и опалубку для плит перекрытия в единую конструкцию. В процессе строительства стены и плиты могут быть отлиты за один строительный цикл, образуя бетонный блок, похожий на «туннель», отсюда и название системы.
По сравнению с традиционными поэтапными методами строительства, опалубка для тоннелей позволяет значительно ускорить темпы строительства, снизить неопределенность в процессе и обеспечить стабильное качество бетонных конструкций. Во всем мире опалубка для тоннелей считается типичным примером применения системной опалубки.
Компания GETO успешно внедрила свою опалубку для тоннелей, которая обеспечивает баланс между удобством строительства, общей стоимостью и скоростью оборота продукции, достигая равновесия между стоимостью строительства, эффективностью строительства и строительными технологиями. Это также самый быстрый и экономичный способ строительства высококачественных сейсмостойких квартир, вилл, студенческих общежитий и гостиниц.
Принцип работы системы опалубки для тоннелей
Основная логика системы опалубки для тоннелей заключается в «структурной интеграции» и «стандартизации строительства». В каждом строительном цикле:
- Опалубочная система устанавливается целиком.
- Арматура стен и плит соединяется одновременно.
- Бетон заливается за один раз.
- Опалубка демонтируется целиком по истечении установленного времени и перемещается к следующему строительному участку.
Этот процесс обеспечивает высокую предсказуемость темпов строительства, что делает его очень подходящим для быстро реализуемых крупномасштабных инженерных проектов.
Компоненты опалубки тоннеля
Система опалубки тоннеля в основном состоит из опалубочной системы, системы опор и системы соединений, дополненных подъемными платформами (платформами пролетов, платформами лестничных клеток, платформами лифтовых шахт) и рабочими платформами наружных стен в качестве вспомогательных систем.
Эти элементы опалубки для тоннеля в совокупности образуют многоразовую, систематизированную опалубочную конструкцию. Ее модульность напрямую влияет на эффективность строительства и упрощает управление на строительной площадке.
Основные типы опалубочных систем для тоннелей
В зависимости от используемых материалов и конструктивных решений, системы опалубки для тоннелей в основном делятся на две следующие категории:

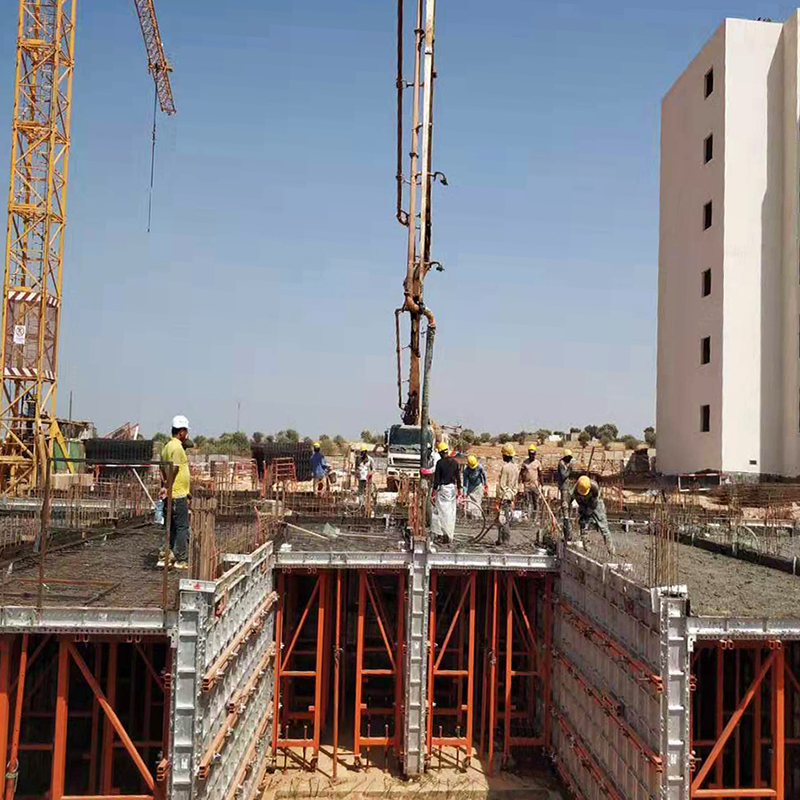

Алюминиевая опалубка для тоннелей
Алюминиевая опалубка для тоннелей
Алюминиевая опалубка для туннелей отличается легкостью конструкции, высокой прочностью и возможностью многократного использования. Основной корпус представляет собой цельную алюминиевую опалубку.
К его преимуществам относятся:
- Высокая общая скорость установки.
- Высокая степень стандартизации и высокая степень повторного использования материалов, что обеспечивает широкий спектр областей применения.
- Гибкая сборка и разборка, простой процесс, снижение трудозатрат, относительно низкая стоимость и высокие показатели безопасности.
- Высокая стоимость лома алюминия.
- Требования к конструкции крана: меньший собственный вес и меньшие технические характеристики.
- Бесшовная интеграция с концепцией быстрой загрузки палуб, высокая оборачиваемость.

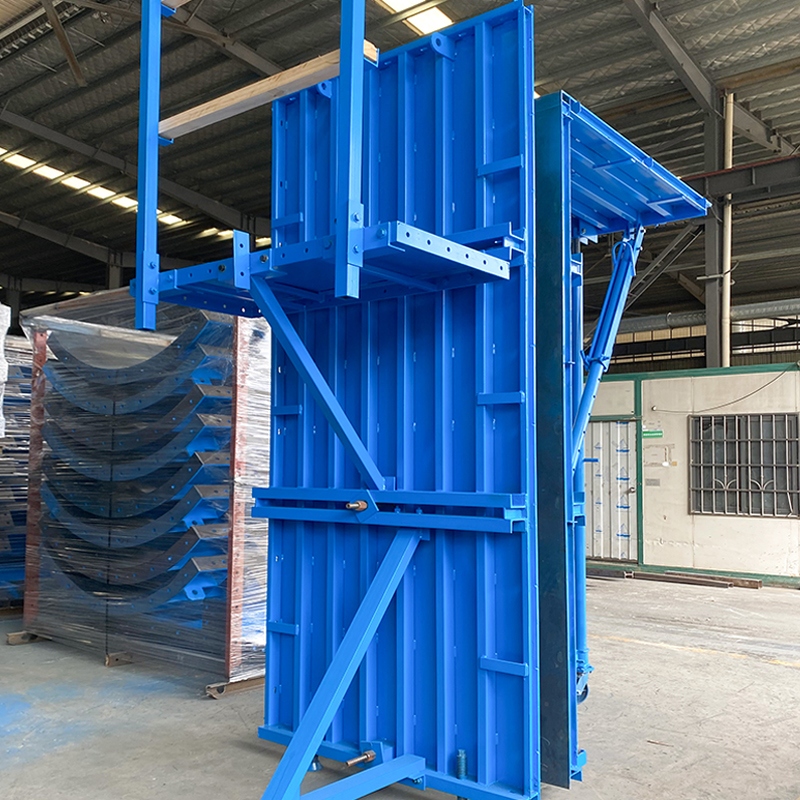

Стальная опалубка для тоннеля
Стальная опалубка для тоннелей известна своей прочностью и устойчивостью и обычно используется в строительных конструкциях с высокими несущими требованиями или большими пролетами. Основной элемент представляет собой монолитную стальную опалубку.
К его преимуществам относятся:
- Простой процесс установки опалубки, не требующий больших трудозатрат.
- Плотное соединение, нелегко деформируется.
- Высокая прочность опалубки, высокая сейсмостойкость.
- Обладает хорошими теплоизоляционными свойствами, что способствует утеплению бетона в зимнее время.
- Демонтаж крупной опалубки с высокой степенью механизации.
Монтаж алюминиевой опалубки для тоннеля – пошаговая инструкция.
В практических инженерных проектах эффективность строительства с использованием алюминиевой опалубки для тоннелей во многом зависит от стандартизированных и регулируемых процедур сборки. В соответствии с общепринятой инженерной практикой, ее сборка и монтаж обычно выполняются в следующие этапы:
Шаг | Описание |
Шаг 1 | Ознакомьтесь с чертежами и договоритесь с кем-нибудь о передаче материалов во избежание путаницы. |
Шаг 2 | При подготовке места монтажа, чтобы защитить опалубку от царапин и обеспечить ровность поверхности, уложите деревянные бруски с интервалом 50 мм, чтобы обеспечить возможность подъема опалубки. |
Шаг 3 | Соберите опалубку для стены и временно закрепите ее болтами, соответствующими гайками и распорками. |
Шаг 4 | Соберите опалубку для палубы и боковую опалубку. |
Шаг 5 | После приемки завершения работ выполните соединение опалубки плиты перекрытия, опалубки стен и боковой опалубки, используйте угловые швы плиты и выполните соединительные работы. |
Шаг 6 | Киль и ферма устанавливаются и соединяются с помощью алюминиевой опалубки, соединенной подвижными L-образными стяжными стержнями. |
Шаг 7 | Подъем палубных панелей и установка водопровода. |
Шаг 8 | Открытие подъемных люверсов, приемка и нумерация опалубки. |
Шаг 9 | Сборка осуществляется путем подъема готовых компонентов на место. |
Основные преимущества системы опалубки для тоннелей
С точки зрения инженерной практики, основные преимущества системы опалубки для тоннелей проявляются в следующих аспектах:
Стены и перекрытия отливаются за один проход, что повышает прочность конструкции.
Стабильный цикл строительства, облегчающий управление графиком проекта.
Сокращение количества процедур на объекте способствует повышению безопасности.
Подходит для крупномасштабного, повторяющегося строительства зданий.
Конкретные преимущества могут варьироваться в зависимости от типа проекта, конструктивного решения и методов организации строительства и, как правило, требуют оценки с учетом конкретных инженерных условий.
Типичные сценарии применения системы опалубки для тоннелей

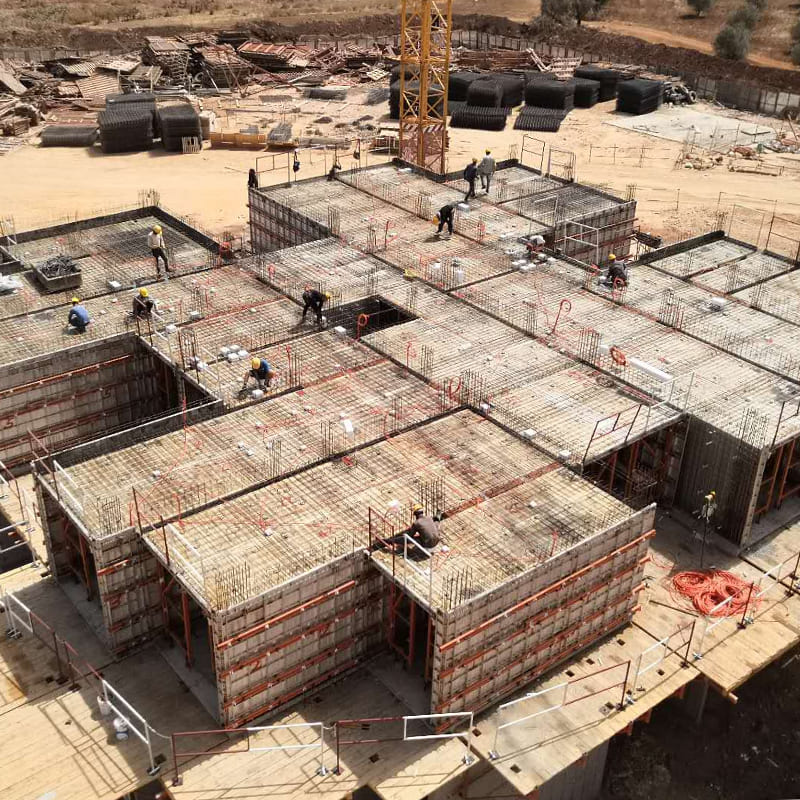

Применение системы опалубки для тоннелей
Системы туннельной опалубки широко используются в следующих типах зданий:
- Высотные или средне-высотные жилые здания
- Студенческие общежития, общежития для рабочих
- Социальное жилье
- Апарт-отели
Для таких проектов, как правило, характерна высокая степень стандартизации конструкции и большое количество повторяющихся элементов, что в значительной степени соответствует строительной логике системы опалубки тоннелей.
Как выбрать подходящего поставщика опалубки для тоннелей
В реальных инженерных проектах эффективность опалубочной системы для тоннелей зависит не только от самой системы, но и от системных возможностей поставщика. Поэтому при выборе подходящего поставщика опалубки или производителя опалубки для тоннелей следует учитывать следующие аспекты:
- Есть ли у них полный ассортимент опалубочной продукции?
- Смогут ли они предоставить стандартизированные компоненты опалубки для туннелей?
- Обладают ли они инженерными, проектными и техническими возможностями и возможностями технической поддержки.
- Есть ли у них опыт в аналогичных проектах?
- Обладают ли они стабильными производственными и логистическими возможностями
На международном рынке такие компании, как Geto Formwork, способные предлагать системные решения и имеющие опыт работы над зарубежными проектами, зачастую лучше адаптируются к инженерным потребностям различных регионов.
Заключение: Ценность системы опалубки для тоннелей в современном строительстве
С повышением уровня индустриализации и стандартизации в строительной отрасли, система туннельной опалубки становится важным методом строительства в жилых и типовых строительных проектах. Будь то алюминиевая или стальная туннельная опалубка, ее основная ценность заключается в повышении эффективности строительства и контроле качества за счет системного проектирования.
Для лиц, принимающих инженерные решения, понимание технических характеристик опалубки для тоннелей в сочетании с условиями проекта и выбор подходящего поставщика опалубочных систем будет способствовать достижению баланса между безопасностью, сроками и стоимостью проекта.
