Для высотных строительных проектов требуются передовые решения в области опалубки, способные обеспечить быстрые циклы строительства, точное формование бетона и безопасные условия работы на высоте. По мере того как здания становятся выше, а сроки выполнения проектов — всё более жёсткими, традиционные методы опалубки часто приходится заменять более интегрированными системами, повышающими эффективность и контроль за ходом строительства.
Система опалубки Gang Form System представляет собой интегрированное решение для опалубки из больших панелей, разработанное в основном для строительства наружных стен высотных зданий. Объединяя стальную опалубку, внешние рабочие платформы и анкерные элементы в единый блок, система позволяет подрядчикам выполнять многоэтажное строительство с повышенной эффективностью и единообразием.
В отличие от традиционных опалубочных систем, требующих частого демонтажа и повторной сборки, система многоярусной опалубки разработана как решение для подъема на высоту. После каждого цикла заливки бетона весь блок можно поднять и установить на следующем уровне, обеспечивая непрерывный рабочий процесс на высотных объектах.
Компания GETO предлагает решения в области опалубки и строительных лесов для экологичного строительства, включая стальную опалубку, подъемные системы и другие передовые строительные технологии. Система многоярусной опалубки компании разработана для поддержки строительства высотных жилых, коммерческих, промышленных и инфраструктурных зданий, обеспечивая надежную работу и профессиональную инженерную поддержку.
Определение и контекст системы групповой организации
Система групповой опалубки — это крупномасштабная интегрированная система опалубки, используемая в основном для возведения наружных стен высотных зданий. Система объединяет несколько ключевых компонентов в единый скоординированный строительный блок, включая стальные опалубочные панели, интегрированные рабочие платформы, системы соединений и анкерные системы.
Цель данной интегрированной конструкции — создание полноценной рабочей среды как для опалубки бетона, так и для высотных строительных работ. Стальная опалубка обеспечивает необходимую форму и опору для бетонных конструкций, а внешняя платформа позволяет рабочим безопасно выполнять монтаж, осмотр и другие строительные работы.
Система крепления играет важную роль, соединяя опалубочный блок с конструкцией здания. Она обеспечивает стабильную опору во время заливки бетона и создает надежные точки крепления при подъемных и альпинистских работах.
Благодаря своей интегрированной конструкции и возможности многократного подъема, система опалубки Gang Form System широко используется в проектах, где требуется стабильное качество строительства наружных стен и эффективный цикл перекрытий.
История создания системы групповых форм GETO.
Компания GETO специализируется на экологически чистых решениях в области опалубки и строительных лесов для нового строительства, включая алюминиевую и стальную опалубку, подъемные системы, опалубку для бетона с гладкой поверхностью, а также продукцию для строительства инфраструктурных объектов. Компания создала глобальные производственные базы и предоставляет строительные решения для международных рынков.
Система опалубки Gang Form System представляет собой эффективный подход к современному высотному строительству, сочетающий в себе надежность конструкции со стандартизированными методами монтажа.

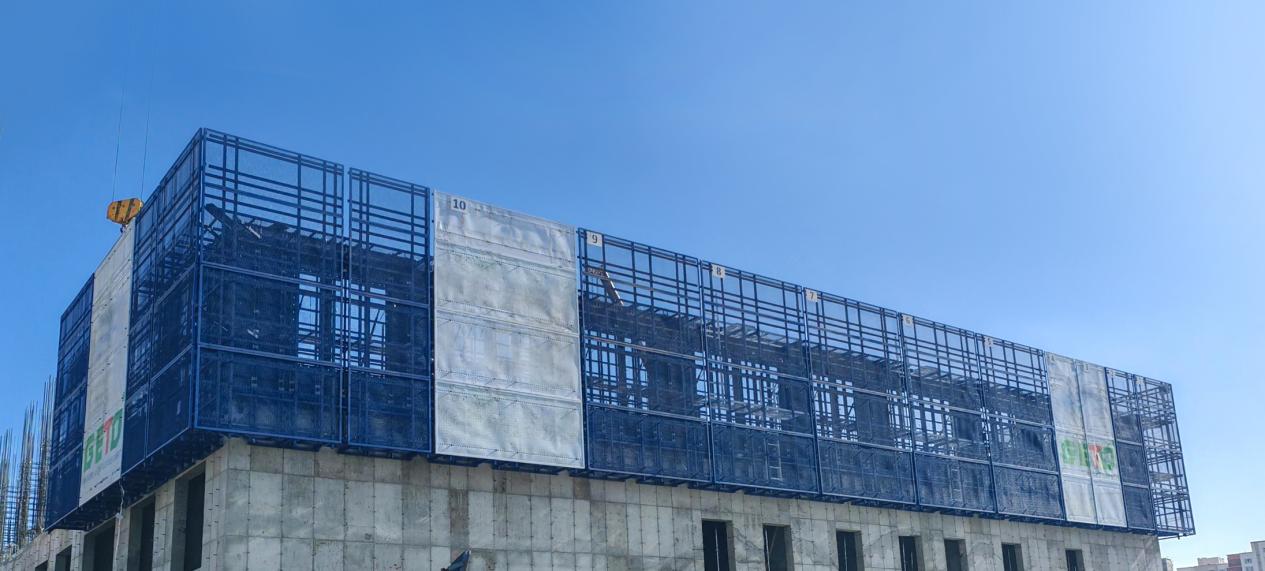

Alt:GETO Система опалубки для высотных зданий
URL:
Как работает система групповой сборки?
Принцип работы опалубочной системы основан на многократном цикле подъема и монтажа. После установки и фиксации системы в стальную опалубку заливается бетон для создания необходимой конструкции наружной стены.
Как только бетон достигнет необходимой прочности, опалубочный блок освобождается и поднимается вверх в собранном виде. Затем система закрепляется на следующем строительном уровне и подготавливается к следующему циклу заливки бетона.
Общий процесс подъема
Обычно весь модуль опалубки перемещается с помощью крана. Вместо демонтажа отдельных панелей и перестройки опалубки на каждом этаже, интегрированная система позволяет быстрее перемещать модуль и обеспечивать более точное позиционирование.
Перед подъемом тяжестей необходимо выполнить несколько подготовительных этапов:
- Проверка анкерных соединений
- Подтверждение структурной стабильности
- Установка распорок и стальных тросов.
- Проверка выравнивания опалубочного блока.
После того как модуль достигает следующего уровня, анкерная система закрепляет конструкцию и подготавливает ее к следующему этапу строительства.
Строительство с подъемом на этаж за этажом
Одним из главных преимуществ системы опалубки Gang Form System является ее способность поддерживать непрерывное вертикальное строительство. Система позволяет повторять циклы перекрытий и может поддерживать одновременную работу 2–4 уровней в зависимости от требований проекта.
Это делает его особенно подходящим для высотных жилых и коммерческих зданий, где наружные стеновые конструкции повторяются на многих этажах.
Ключевые факторы проектирования системы опалубки для многосекционных конструкций
Высокоэффективная система опалубки для бетонных работ зависит от координации множества конструктивных элементов. Каждый элемент вносит свой вклад в качество бетона, безопасность эксплуатации и эффективность строительства.
Система стальной опалубки
Стальная опалубочная система является основным опалубочным элементом системы многосекционной опалубки. Она обеспечивает несущую способность во время заливки бетона и сохраняет точные размеры после многократного использования.
Опалубка GETO изготовлена из высокопрочной углеродистой стали Q235 с оптимизированной толщиной панелей и обработкой поверхности. Жесткая стальная конструкция улучшает качество бетонной поверхности, уменьшает деформацию и выдерживает многократные строительные циклы.
Интегрированная рабочая платформа
Встроенная рабочая платформа устанавливается снаружи стальной опалубки и перемещается вместе с подъемным устройством. Она обеспечивает рабочим доступ, рабочее пространство, зоны размещения материалов и защиту во время строительства наружных стен.
Платформа включает в себя противоскользящее стальное покрытие, ограждения, защитную сетку и лестницы для доступа. Такая интегрированная конструкция создает более безопасную и организованную рабочую среду для работ на высотных зданиях.
Система соединения и крепления
Система соединений и анкеровки является основной несущей и позиционирующей конструкцией системы многосекционной опалубки. Она соединяет опалубку, платформу и опорные элементы, одновременно выдерживая давление свежего бетона во время заливки.
Система также помогает контролировать толщину стен, вертикальное выравнивание и позиционирование конструкции. Надежная конструкция анкера имеет важное значение для безопасного подъема, альпинистских работ и долгосрочной устойчивости конструкции.
Компонент | Технические характеристики и функции |
Материал для стальной опалубки | Высокопрочная углеродистая сталь Q235 для стабильной опалубки бетона. |
Толщина панели | Толщина стальной панели 3–6 мм обеспечивает прочность и долговечность. |
Стандартный размер панели | 1200 × 2400 мм для стандартных строительных работ. |
Допуск на плоскостность | ±2 мм для точного контроля поверхности бетона |
Обработка поверхности | Антикоррозийное масляное покрытие для защиты при многократном использовании. |
Рабочая платформа | Встроенная внешняя платформа с противоскользящим стальным покрытием, ограждениями и защитной сеткой. |
Высота ограждения | ≥1,2 м для внешней защиты |
Система рулевых тяг | Высокопрочные стяжные стержни диаметром 15–20 мм для соединения и сопротивления нагрузкам. |
Система крепления | Встроенные анкерные гнезда для крепления, подъема и поддержки при подъеме. |
Преимущества и ограничения системы групповой сборки
Повышенная безопасность строительства
Работы по возведению наружных стен высотных зданий сопряжены со сложными условиями труда. Система опалубки Gang Form System создает закрытую рабочую площадку с ограждениями и защитными конструкциями, обеспечивая рабочим более стабильную рабочую среду.
Интегрированная конструкция снижает необходимость в многократном использовании временных подъездных путей и улучшает организацию работы на объекте.
Улучшенное качество бетона
Высокая жесткость стальной опалубки помогает поддерживать точные размеры во время заливки бетона. Стабильные панели обеспечивают более гладкую поверхность бетона и уменьшают такие проблемы, как протечки, деформации и необходимость дополнительных ремонтных работ.
Повышение эффективности строительства
Сочетание наземного монтажа, подъема краном, альпинистских работ и многократных циклов операций повышает общую производительность проекта.
Для крупномасштабных высотных проектов система групповой опалубки может сократить сроки строительства, связанные с опалубкой, примерно на 30–50% по сравнению с традиционными методами опалубки, в зависимости от условий проекта и эффективности управления.
Вопросы, касающиеся проекта
Для реализации системы требуется профессиональное планирование на ранней стадии проекта. Предварительная сборка на грунте, процедуры подъема, позиционирование анкеров и расчеты несущих конструкций требуют тщательной координации для достижения оптимальной производительности.
Применение системы групповой опалубки
Система групповой опалубки подходит для различных строительных сред, требующих многократных операций по формованию бетона.
Высотные жилые здания
Многоквартирные дома и жилые комплексы являются распространенными областями применения, поскольку система поддерживает стандартизированные циклы этажей и обеспечивает неизменное качество наружных стен.
Коммерческие и промышленные здания
Эффективность и структурная устойчивость этой системы могут принести пользу офисным зданиям, гостиницам, промышленным объектам и крупным коммерческим проектам.
Инфраструктура и специальные сооружения
Система также может быть адаптирована для специальных железобетонных конструкций. Нестандартные стальные опалубочные модули могут быть разработаны для круглых конструкций, конструкций неправильной геометрии и уникальных архитектурных требований.

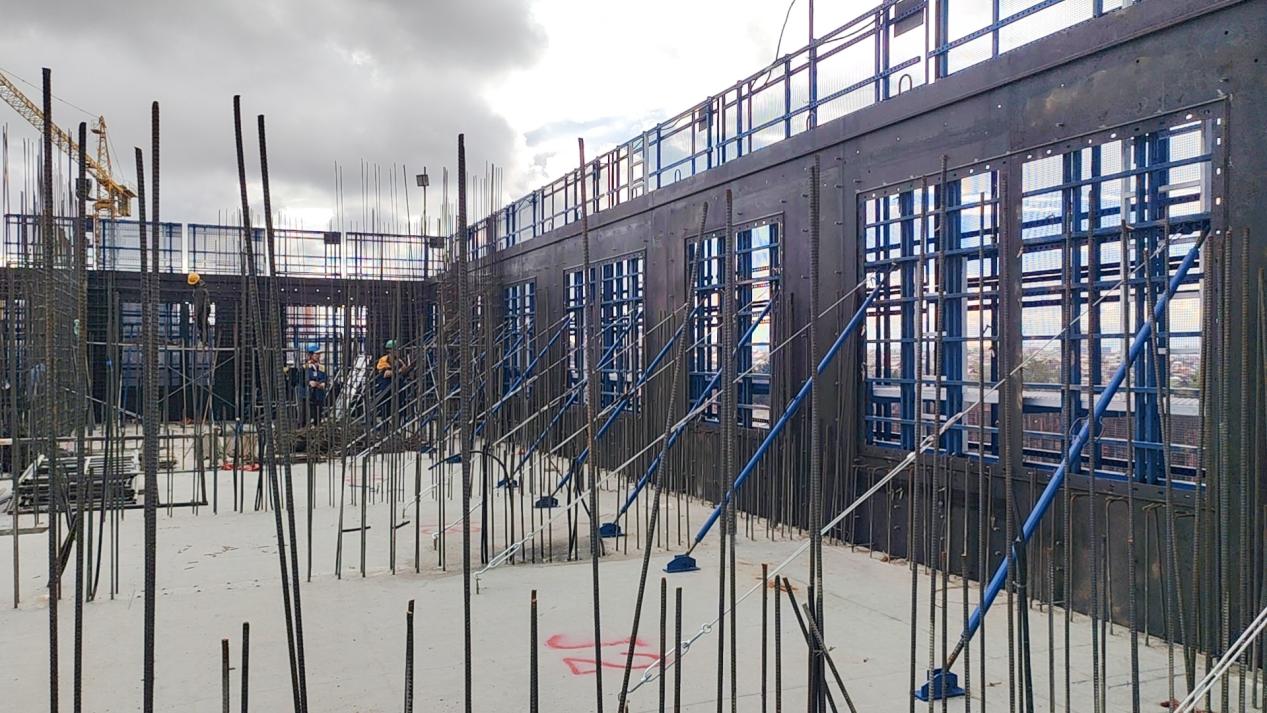

Alt:GETO Индивидуальная система групповой застройки
URL:
Рекомендации по установке и техническому обслуживанию
Профессиональный процесс установки обеспечивает стабильную работу и длительный срок службы.
Процесс установки
Типичная последовательность установки включает в себя:
1. Сборка стальной опалубки
Стальные панели собираются на земле и соединяются с помощью штифтов и клиньев для создания первоначального опалубочного блока.
2. Усиление конструкции
Для усиления стальной опалубочной конструкции и повышения жесткости привариваются горизонтальные профили из швеллера №8.
3. Установка кронштейнов и платформы
На стальную опалубку устанавливаются кронштейны, затем платформы, лестницы, ограждения и защитная сетка.
4. Подъем и крепление
Собранный модуль каркаса поднимается на место и закрепляется с помощью анкерной системы.
5. Заливка бетона и альпинизм.
После выравнивания и проверки начинается заливка бетона. Когда бетон достигает необходимой прочности, система поднимается на следующий уровень для следующего строительного цикла.
Рекомендации по техническому обслуживанию
Регулярный осмотр и техническое обслуживание помогают продлить срок службы системы.
К важным методам технического обслуживания относятся:
- Нанесение антикоррозионного покрытия на стальные поверхности.
- Регулярно проверяйте компоненты подключения.
- Проверка точек крепления перед каждым циклом подъема.
- Поддержание платформ и элементов безопасности в исправном состоянии.
Надлежащее техническое обслуживание обеспечивает надежную работу на протяжении всего процесса строительства.
Распространенные ошибки в строительстве
Игнорирование проверки анкерной системы
Анкерная система обеспечивает необходимую структурную поддержку во время заливки бетона и подъема на объект. Для поддержания устойчивости системы необходимы правильная установка и проверка.
Пропуск регулировки выравнивания
Опалубочный блок необходимо точно установить и отрегулировать перед заливкой бетона. Правильное выравнивание способствует повышению точности возведения стен и улучшению качества поверхности.
Неполная защита
Защитная сетка, ограждения и элементы усиления являются важными составляющими системы. Полная установка обеспечивает более безопасные работы при строительстве высотных зданий.
Часто задаваемые вопросы о системе группового оформления
Каким образом система групповой опалубки повышает безопасность при работе на большой высоте?
Система повышает безопасность благодаря интегрированным рабочим платформам, ограждениям, защитной сетке и высокопрочным анкерным элементам. Эти элементы обеспечивают надежную опору для рабочих во время строительства наружных стен.
Какова возможность повторного использования стальной опалубки?
Стальные панели обладают высокой прочностью и устойчивостью к деформации, что делает их пригодными для многократных строительных циклов. При надлежащем техническом обслуживании и защите поверхности система может сохранять стабильные опалубочные характеристики на протяжении длительных проектов.
Можно ли адаптировать систему опалубки для нестандартных конструкций?
Да. Модули из стальной опалубки, изготовленные по индивидуальному заказу, могут быть спроектированы для круглых, неправильных и других специальных бетонных конструкций в соответствии с требованиями проекта.
Заключение
Система многоярусной опалубки — это эффективное решение для строительства наружных стен высотных зданий, объединяющее стальную опалубку, рабочие платформы и анкерные системы в единую комплексную подъемную систему. Благодаря многократным циклам подъема, точному формированию бетона и повышению безопасности на строительной площадке, она помогает строительным бригадам лучше контролировать качество, эффективность и сроки выполнения проекта.
Обладая профессиональным опытом в области решений для опалубки в экологичном строительстве и глобального применения в строительстве, компания GETO предлагает надежные системы многоярусной опалубки, разработанные для поддержки современных высотных строительных проектов, с использованием передовых инженерных решений, стандартизированного производства и комплексного технического обслуживания.
