Введение. По мере того как небоскребы пронзают облака, «критерий безопасности» на строительных площадках соответственно повышается. На высоте сотен метров падающий винт может представлять не только материальную потерю, но и смертельную опасность. Как современным строительным подрядчикам найти баланс между скоростью строительства, контролем затрат и максимальной безопасностью? Ответ часто указывает на ключевой элемент строительного оборудования — систему защитных экранов.
Если вы ищете идеальное решение для защиты фасадов высотных зданий или хотите понять, как система защитных экранов GETO революционизирует традиционные строительные леса благодаря гидравлической технологии, эта статья предоставит вам исчерпывающее руководство — от определения и принципов до выбора. Давайте разберемся, для чего используются системы защитных экранов и почему они стали стандартным оборудованием на знаковых зданиях по всему миру.
Что такое система защитных экранов?
Что такое защитный экран?
В области строительной инженерии защитный экран (защитная сетка/сетка для подъема на строительные леса) — это защитная конструкция, устанавливаемая по периметру фасада здания. Его основная задача очень проста: создать физический барьер для предотвращения случайных падений и перехвата потенциально падающих строительных материалов или инструментов.
В отличие от традиционных защитных сеток, современные защитные экраны обычно используют перфорированные металлические панели или высокопрочную стальную сетку и применяются в основном при строительстве высотных и сверхвысотных зданий высотой более 20 этажей, выступая в качестве «золотого щита» для фасада здания.
Что такое система защитных экранов?
Когда мы говорим о системе защитных экранов, мы имеем в виду не просто саму сетку, а целостную мобильную инженерную систему.
Стандартная система безопасности состоит из следующих основных компонентов:
• Стальной каркас: Каркас системы, обеспечивающий жесткую опору.
• Защитный экран: Полностью или частично герметичные металлические панели, обеспечивающие защиту от ветра, пыли и падения.
• Подъемный механизм: Вся система поднимается по мере подъема здания с помощью гидравлического или башенного крана.
• Система крепления: обеспечивает надежное крепление системы к плитам перекрытия, балкам или несущим стенам здания.
Такая систематическая конструкция позволяет ей плотно облегать уровень строительства в верхней части здания, словно «перчатка», поднимаясь синхронно с ростом конструкции.
Для чего в основном используется система защитных экранов?
Области применения защитных экранов на строительных площадках выходят далеко за рамки простых «заборов». Они являются ключевым компонентом современного управления строительными площадками и используются, в первую очередь, в следующих трех аспектах:
Предотвращение падений с высоты
Это самое основное предназначение системы. При работе на большой высоте гравитация — главный враг.
• Защита персонала: Обеспечивает психологическую безопасность и физическую защиту от падения для работников, работающих на краю здания.
• Защита от ударов: предотвращает падение бетонных блоков, фрагментов арматуры, инструментов и т. д. на улицу или на нижние этажи, обеспечивая безопасность населения и людей, находящихся на земле.
Контроль строительных рисков на внешней стороне здания
Система защитных экранов создает относительно замкнутую и стабильную микросреду для работ по возведению наружных стен:
• Монтаж наружной опалубки: Рабочие могут безопасно демонтировать и установить алюминиевую опалубку внутри защитного экрана.
• Координация с использованием подъемных строительных лесов: Бесшовная интеграция с алюминиевой опалубочной системой обеспечивает оптимизацию строительных работ.
• Защита на этапе заливки бетона: снижает влияние ветра на качество заливки.
Повышение общего уровня безопасности на строительной площадке.
В Европе, Америке и других развитых регионах использование защитных экранов на строительных площадках часто является обязательным требованием. Это помогает проектам:
• Соответствует строгим международным стандартам в области охраны здоровья, безопасности и окружающей среды (HSE).
• Значительно снизить риск простоев и выплат компенсаций в связи с несчастными случаями на производстве.
• Улучшить имидж бренда подрядчика и продемонстрировать корпоративную культуру, в которой безопасность стоит на первом месте.
Роль защитных экранов в высотных зданиях
Почему в высотных зданиях необходимо использовать защитные экраны?

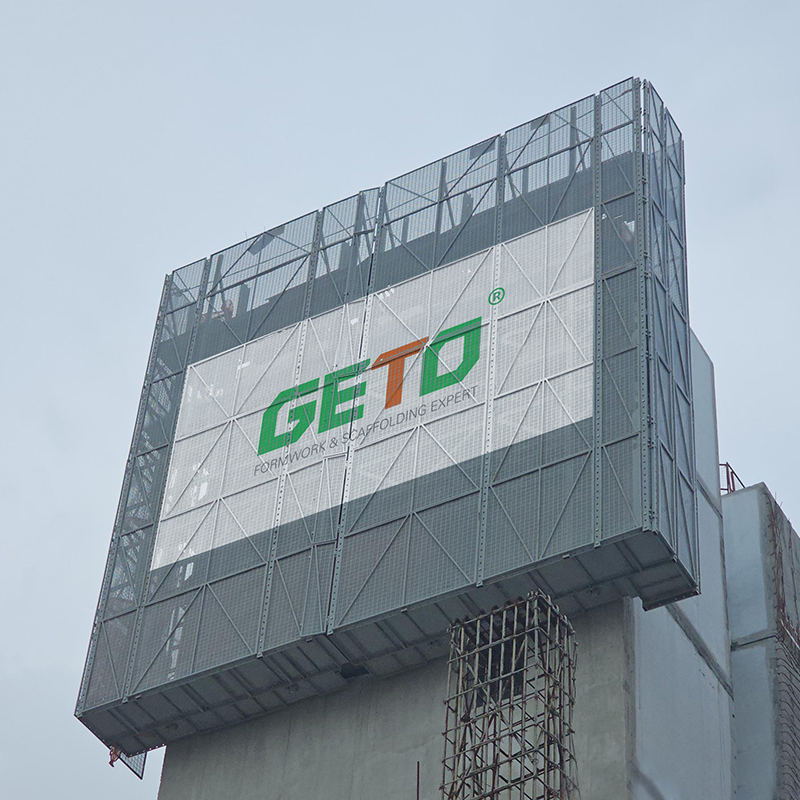

Защитные экраны в высотных зданиях
С увеличением высоты зданий резко меняются и параметры окружающей среды. Единственным решением для преодоления этих экстремальных проблем являются защитные экраны для высотных зданий.
• Высотная ветровая нагрузка: Скорость ветра на больших высотах значительно выше, чем на уровне земли. Конструкция системы GETO позволяет выдерживать ветровые нагрузки до 9-го уровня без дополнительного усиления, обеспечивая устойчивость рабочей платформы.
• Психологический эффект страха: прозрачные или открытые строительные леса могут вызывать головокружение у рабочих, снижая эффективность работы. Полностью закрытые защитные экраны эффективно уменьшают страх высоты.
Особые риски высотного и сверхвысотного строительства
В строительстве небоскребов защитные экраны для высотных зданий решают следующие проблемы:
• Большая открытая площадь фасада: традиционные консольные строительные леса не могут справиться с огромными требованиями к фасадам сверхвысоких зданий.
• Длительный цикл строительства: система подъемных строительных лесов устанавливается один раз и используется до достижения вершины, что исключает необходимость повторной установки и демонтажа, как в случае с традиционными строительными лесами.
• Возможность работы нескольких профессий одновременно: внутри защитного экрана можно установить несколько платформ, что позволяет сталеварам, плотникам и бетонщикам работать одновременно без помех.
Как работает система защитных экранов?

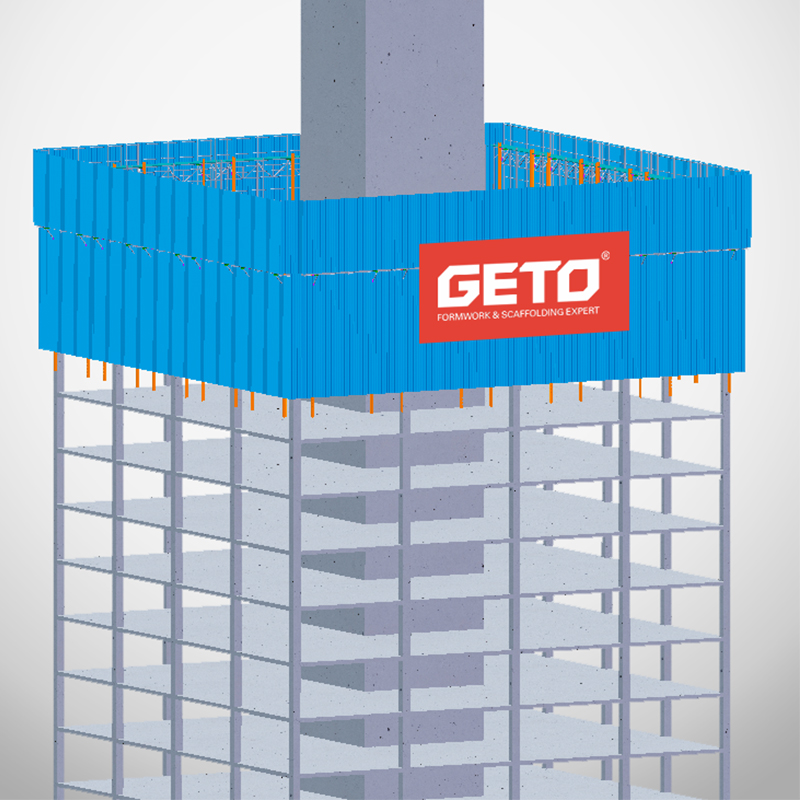

Базовая структура и принцип работы системы защитных экранов.
Принцип работы системы защитных экранов можно кратко описать как «крепление-подъем-фиксация».
• Основная несущая стальная конструкция крепится к уже залитому бетону полу с помощью опорных элементов.
• Система направляющих рельсов позволяет защитному экрану скользить вертикально вверх.
• Для подъема используется гидравлическая или электрическая система. Компания GETO рекомендует использовать гидравлическую систему привода GETO, которая работает плавнее, имеет меньший процент отказов и более экономична, чем традиционные электрические лебедки.
Уникальная система защитных экранов: рабочий процесс
После завершения строительства одного этажа и достижения бетоном определенной прочности рабочие приводят в действие гидравлическую систему, чтобы поднять весь защитный экран на один этаж выше, а затем закрепить его на новом этаже. Весь процесс полностью замкнут, и внутренние изменения практически незаметны для посторонних.
Сравнительный анализ с традиционными строительными лесами.
Чтобы вам было понятнее, почему системы защитных экранов — неизбежный тренд, пожалуйста, ознакомьтесь с таблицей ниже:
Традиционные строительные леса против системы защитных экранов
Особенность | Традиционные строительные леса | система защитного экрана |
Уровень безопасности | Низкий (высокий риск падения предметов) | Высокий уровень защиты (полностью закрытая конструкция) |
Автоматизация | Нет (Ручная сборка/демонтаж) | Высота (подъем с использованием гидравлического крана/крана) |
Ветроустойчивость | Низкий | Высокая (рассчитана на высокие ветровые нагрузки) |
Затраты на рабочую силу | Высокая сложность (требуются большие бригады рабочих на строительных лесах) | Низкий уровень сложности (минимальная команда для выполнения альпинистских работ) |
Доступ к фасаду | Требуется полное покрытие | Охватывает только действующие рабочие зоны. |
Эстетика | Загроможденный визуальный эффект | Аккуратный, профессиональный внешний вид |
Повторное использование материалов | Низкий | Высокое качество (стальные компоненты многоразового использования) |
Основные преимущества защитных экранов для строительных площадок
Повышение безопасности строительства (Безопасность прежде всего)
Защитные экраны для строительных площадок имеют полностью герметичную конструкцию (включая направляющие, углы и выступы), создавая непроницаемый барьер. Установленный во время подъема механизм защиты от падения является независимым; даже в случае неисправности подъемной системы механизм защиты от падения мгновенно блокируется, сводя к минимуму проблемы безопасности, вызванные ошибками в эксплуатации.
Повышение эффективности строительства
• Не требует повторной сборки: соберите один раз и используйте до тех пор, пока не достигнете вершины.
• Быстрый подъем: Гидравлическая система позволяет выполнить подъем за короткое время, не затрачивая время башенного крана (если это самоподъемный кран), что дает возможность башеневому крану сосредоточиться на подъеме арматурных стержней и бетона.
Экономическая эффективность
Хотя первоначальные инвестиции могут показаться выше, чем при строительстве строительных лесов, общая экономическая эффективность очень высока:
• Возможность повторного использования: стальные компоненты имеют длительный срок службы, что является одной из главных причин популярности системы GETO.
• Высокая универсальность: совместимость компонентов превышает 95%, что упрощает управление запасами.
• Снижение трудозатрат: трудозатраты на демонтаж, транспортировку и эксплуатацию значительно ниже, чем при использовании традиционных решений.
Технические преимущества системы защитных экранов GETO
Будучи пионером в отрасли, система защитных экранов GETO отличается усовершенствованными решениями, разработанными с учетом различных типов зданий. Мы понимаем различия в фасадах коммерческих и жилых зданий и поэтому предлагаем целенаправленные решения.
Индивидуальный дизайн жилых и коммерческих зданий.
• Защитный экран для жилых зданий: Жилые здания, как правило, имеют сложные фасады и множество балконов. Система GETO включает в себя несколько уровней платформ, идеально закрывающих внешнюю строительную площадку и облегчающих работу строителей при выполнении сложных деталей.
• Коммерческие экраны: Фасады офисных зданий обычно плоские, поэтому работы, как правило, выполняются только с внутренних кромок. Легкая система GETO с меньшим количеством слоев платформы более экономична и эффективна.
Технические преимущества GETO
- Конструкция с высокой ветроустойчивостью: наша система проходит строгие испытания в аэродинамической трубе и может выдерживать ветровые нагрузки до 9-го уровня без дополнительного усиления.
- Преимущества гидравлического привода: В системе GETO используется усовершенствованный гидравлический цилиндр и насосная станция, обеспечивающие более точное управление и меньшие затраты на техническое обслуживание по сравнению с электрическими лебедками.
- Универсальная адаптивность: даже на фасадах неправильной формы с изменяющимися или постоянными углами наклона регулируемые опоры пола GETO идеально адаптируются. Панели платформы и уплотнительные крышки могут быть полностью заподлицо с полом, исключая опасность спотыкания.
- Примеры применения в глобальных проектах: от элитных апартаментов в Юго-Восточной Азии до коммерческих комплексов на Ближнем Востоке, система защитных экранов GETO обеспечивает безопасность знаковых объектов по всему миру. Мы имеем подтвержденный опыт внедрения защитных экранов в сложных многофункциональных зданиях, многоквартирных домах с высокой плотностью застройки и современных офисных зданиях.
К каким строительным проектам применимы защитные экраны?
Системы защитных экранов подходят для всех типов зданий, расположенных вертикально:
1. Высотные жилые здания: Многоэтажные здания с несколькими стандартными этажами позволяют максимально использовать преимущества подъемных строительных лесов.
2. Сверхвысотные офисные здания: чрезвычайно высокие требования как к внешнему виду, так и к безопасности.
3. Торговые комплексы: Сложные конструкции требуют гибких решений по защите.
4. Гостиничные проекты: В ходе строительства необходимо поддерживать низкий уровень шума и чистый внешний вид.
5. Проекты многофункциональной городской застройки: предпочтительный вариант для крупномасштабного строительства.
Что следует учитывать при выборе системы защитных экранов?
При покупке или аренде обязательно оцените поставщика, используя следующий контрольный список:
1. Соответствие: Соответствует ли изделие местным и международным стандартам безопасности (таким как CE, OSHA и т. д.)?
2. Грузоподъемность: используется ли гидравлическая автоматизация или требуется башенный кран? (GETO может предоставить и то, и другое в зависимости от проекта).
3. Несущая способность и ветроустойчивость: Может ли он выдерживать локальные тайфуны или сильные ветры?
4. Адаптируемость конструкции: Имеет ли производитель возможность предоставлять подробные проекты для нестандартных конструкций?
5. Техническая поддержка: Предоставляет ли поставщик услуги по консультированию на месте?
Тенденции будущего: Интеллектуальные защитные экраны для высотных зданий. Системы безопасности будущего будут умнее:
- Система дистанционного мониторинга: передача данных о нагрузке и сигналов тревоги о скорости ветра в режиме реального времени.
- Мониторинг состояния конструкции: датчики автоматически обнаруживают ослабленные болты или усталость конструкции.
- Интеграция BIM: Моделирование процесса подъема на объект на этапе проектирования для предотвращения столкновений.
- Экологичное строительство: использование более легких материалов и снижение выбросов углекислого газа при транспортировке.
Часто задаваемые вопросы
В1: Для чего используются системы защитных экранов?
А: Они используются для создания защитного барьера по периметру высотных зданий, предотвращая падения персонала и материалов, а также защищая рабочую зону от ветра и пыли.
В2: В чем разница между защитными экранами и строительными лесами?
А: Защитные экраны — это интегрированные системы, которые поднимаются вместе со зданием, обеспечивая всестороннюю защиту и повышая уровень безопасности. Строительные леса — это статичные конструкции, которые необходимо возводить с земли, или же это консольные конструкции, обеспечивающие меньшую защиту и эффективность в высотных зданиях.
Вопрос 3: Обязательны ли защитные экраны для высотных зданий?
А: Во многих развитых странах и регионах, в связи со строгими правилами безопасности, в зданиях, превышающих определенную высоту, необходимо устанавливать защитные экраны для обеспечения безопасности населения и работников.
Вопрос 4: Как работает система защитных экранов?
А: Она крепится к конструкции здания с помощью анкерных устройств. После завершения каждого этажа система с помощью гидравлических цилиндров или крана поднимается на следующий этаж и фиксируется в новой точке крепления.
В5: Почему стоит выбрать систему защитных экранов GETO?
A: Компания GETO предлагает специализированные проекты для жилых и коммерческих зданий, в которых гидравлический привод обеспечивает превосходную устойчивость, высокую ветроустойчивость и до 95% взаимозаменяемости компонентов, гарантируя как безопасность, так и экономичность.
Заключение
Системы защитных экранов произвели революцию в логике строительства высотных зданий. Они перестали быть просто вспомогательным инструментом и стали ключевым элементом, обеспечивающим своевременную и безопасную реализацию проекта.
От защиты от ветра и падения с помощью защитных экранов для высотных зданий до оптимизации экономической эффективности защитных экранов для целых зданий — выбор превосходной системы защиты имеет решающее значение. Системы защитных экранов GETO, благодаря своей инновационной гидравлической технологии, исключительной универсальности и адаптируемым решениям для коммерческого и жилого секторов, становятся предпочтительным выбором для подрядчиков по всему миру.
Хотите сделать ваши высотные проекты безопаснее и эффективнее? Свяжитесь с командой экспертов GETO сегодня, чтобы получить индивидуальное решение по системе защитных экранов. Позвольте нам оснастить ваши знаковые здания самой надежной «защитной броней».
