В современных строительных проектах системы крепления являются важнейшим компонентом, обеспечивающим безопасность, эффективность и качество строительных конструкций. Будь то монолитные железобетонные конструкции, мостостроение или крупные общественные здания, рациональный выбор и применение систем крепления являются ключевыми аспектами организации и проектирования строительства. В этой статье будет проведен систематический обзор распространенных типов систем крепления, их функциональной логики и соображений по выбору с практической инженерной точки зрения, что поможет руководителям проектов лучше понять ценность применения различных решений по креплению в разных сценариях.
Типы систем крепления траншей Geto в строительных проектах
Системы крепления строительных лесов Ringlock

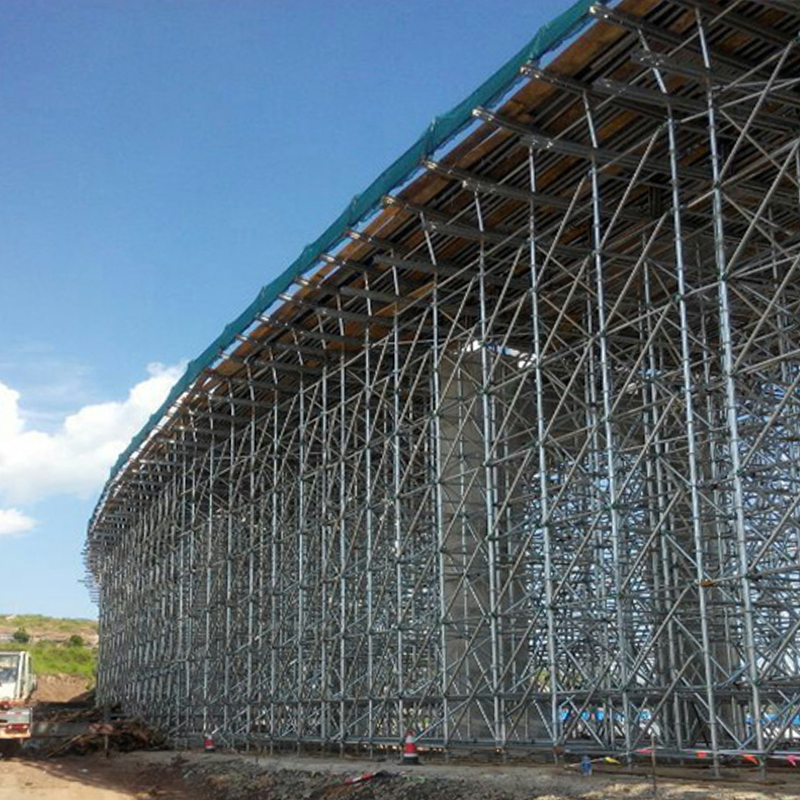

Применение систем крепления строительных лесов Ringlock
Система кольцевых строительных лесов в основном используется для поддержки мостов, тоннелей, заводских зданий, надземных водонапорных башен, электростанций, нефтеперерабатывающих заводов и других специализированных предприятий, а также может применяться в таких проектах, как мосты, поперечные балки, складские стеллажи, большие сцены и каркасы для декораций.
В ассортименте представлены стандарты M48 и M60, длина от 500 до 3000 мм, а основными материалами являются стали Q345 и Q235.
Система 48 мм в основном применяется в гражданском строительстве, на эксплуатационных платформах и т. д. (строительные проекты с относительно небольшими нагрузками). Система 60 мм в основном применяется в муниципальном строительстве, монолитных балках для железнодорожного транспорта, поворотных мостах, грузовых виадуках и т. д. (строительные проекты с относительно большими нагрузками).
Преимущества
- Высокая несущая способность: грузоподъемность одной опоры составляет до 19 тонн (серия 60).
- Безопасность и надежность: антикоррозионная обработка методом горячего цинкования обеспечивает длительный срок службы.
- Быстрая сборка: уникальная конструкция самоблокирующегося дискового фиксатора повышает эффективность монтажа.
- Экономичность и практичность: меньшее потребление стали и меньший вес снижают транспортные и трудовые издержки.
Система крепления опор H-образной рамы
Система крепления опор H-образной рамы
H-образные строительные леса — это вид строительных лесов, широко используемый в зданиях, залах, мостах, виадуках, туннелях и т. д., а также в качестве основной опоры для опалубки. Они применяются в несущих элементах зданий, таких как несущие конструкции, лестничные перила, опоры кровли и т. д.
Преимущества
Его также можно использовать в качестве внутренних и внешних каркасных лесов высотных зданий.
Этот тип строительных лесов в основном состоит из основной рамы, поперечной рамы, поперечной распорки, строительных досок и регулируемого основания.
Поверхность: предварительно оцинкованная, горячее цинкование, окрашенная, порошковая окраска.
Основные компоненты: рама, поперечная распорка, соединительный штифт, переходная площадка, опорный домкрат, U-образный домкрат и ролик.
Система поддержки башни

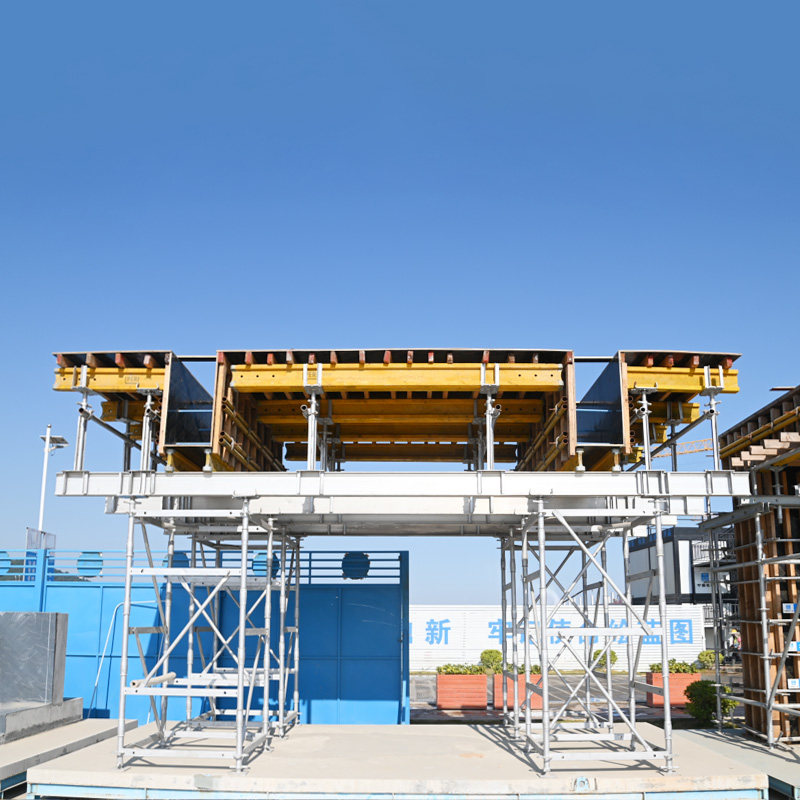

Применение системы поддержки башни
Опоры башни представляют собой сборные ферменные опалубочные опоры высотой до 22,9 метров и более. Модульные опоры башни с высокой несущей способностью.
Промышленные объекты/склады (большие пролеты), аэропорты, станции метро/интегрированные трубопроводные галереи больших пролетов, балочные конструкции коробчатого сечения (толщина ≤2,0 м, например, балочные конструкции скоростных автомагистралей), крупные торговые центры/офисные здания (большие пролеты, более подходит бесбалочная система), большие подвальные помещения (большие пролеты, бесбалочная система).
Преимущества
- Всего 5 компонентов, что удобно для логистики и управления.
- Комплексная настройка освещения для удовлетворения различных потребностей. Быстрое наложение световых решений, нет необходимости в предварительном проектировании.
- Модульная сборка, удобная установка, высокая эффективность монтажа и разборки.
- Высота может достигать 25 метров.
- Более низкая стоимость
Стальной винт
Стальная опора — это конструкция, используемая для поддержки плиты перекрытия, которая играет несущую и опорную роль в процессе заливки и формовки бетона.
Система крепления алюминиевых балок
Алюминиевые двутавровые балки (балки из алюминиевого сплава) в основном используются для поддержки и усиления строительных конструкций, способны выдерживать определенные нагрузки, а также повышают устойчивость и безопасность зданий. Как правило, алюминиевые балки маркируются 6061, иногда используется также 6063. Твердость и прочность на растяжение алюминиевого сплава зависят от его состояния. Обычно используются алюминиевая опалубка, обычная опалубка и пластиковая опалубка.
Преимущества
- Легкие и с высокой несущей способностью: алюминиевые балки, благодаря низкой плотности, малому весу, высокой прочности и большой несущей способности, прочнее и устойчивее, чем традиционные стальные и деревянные кили.
- Коррозионная стойкость: Алюминиевые балки обладают хорошей коррозионной стойкостью и не подвержены ржавчине, что делает их пригодными для использования в агрессивных средах, таких как влажность, кислоты и щелочи.
- Простота обработки: Алюминиевые балки легко обрабатываются и монтируются, что позволяет проводить резку, сверление, сварку и другие необходимые виды обработки.
- Защита окружающей среды и энергосбережение: в процессе производства алюминиевых балок не образуются загрязняющие вещества, они подлежат переработке и повторному использованию, что соответствует требованиям защиты окружающей среды и энергосбережения.

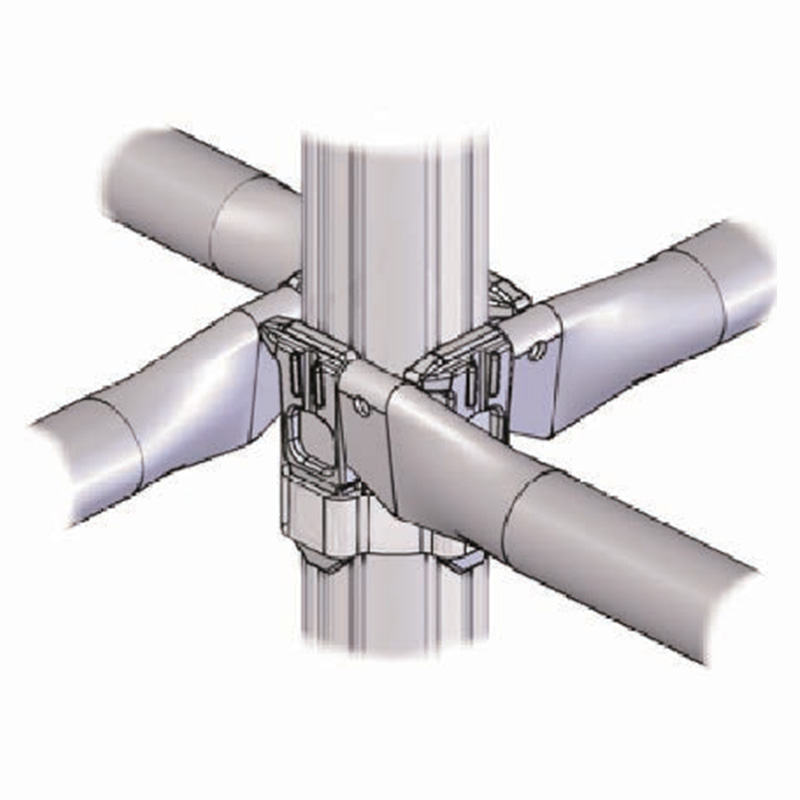

Модульная система крепления зданий
Модульная система крепления зданий
Система модульных строительных опор широко используется в модульном строительстве и мостостроении. Благодаря телескопическим стержням как в основании, так и в верхней части опоры, она обеспечивает широкий диапазон регулировки и превосходную устойчивость. Эта система особенно подходит для условий раннего демонтажа фундаментов в строительстве зданий и сложных фундаментных конструкций.
В модульной системе крепления зданий стойки имеют диаметр 83 мм, толщину стенки 2 мм и изготовлены из стали Q355B. Соответствуют европейским стандартам.
Преимущества
- Высокая грузоподъемность: одиночная опора выдерживает нагрузку до 190 кН и обладает высокой устойчивостью.
- Гибкая конструкция: несколько размеров опорных балок для различных расстояний между ними.
- Долговечность и низкие требования к техническому обслуживанию: меньшее количество деталей, горячее цинкование для длительной эксплуатации.
- Простая сборка: быстрая установка благодаря надежным соединениям и распоркам.
Система крепления ферм

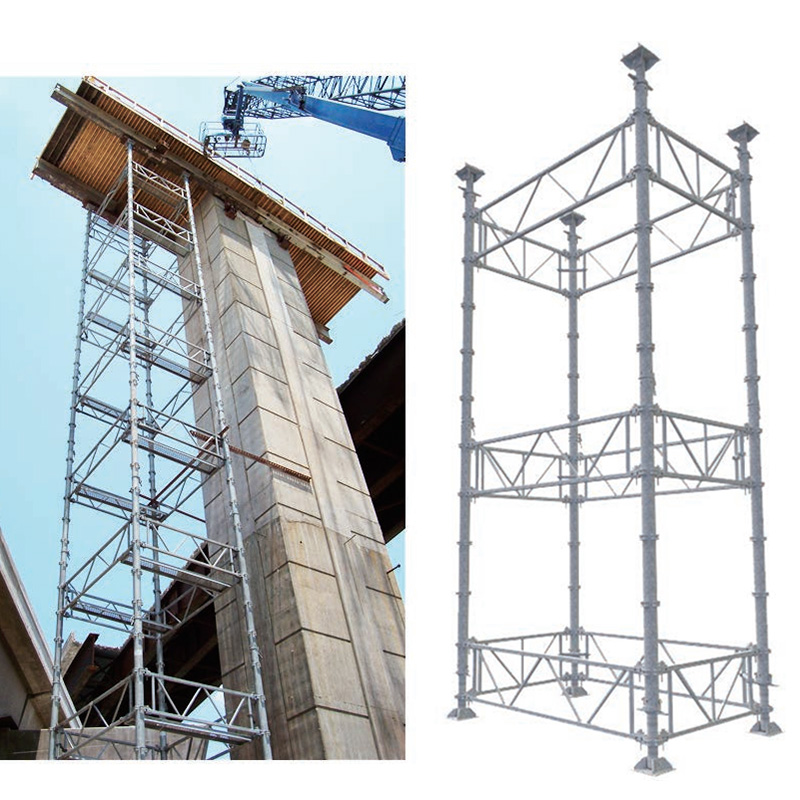

Применение системы крепления ферм
Система ферменных креплений широко применяется в проектах со сложными инженерными условиями, в частности, при монолитной опалубке коробчатых балок для неровной местности, при усилении и демонтаже мостов, при поддержке бетонирования тяжелых грузов, при строительстве портальных опор для перекрытий дорог и рек, а также при возведении стальных конструкций.
Он особенно хорошо подходит для применений, связанных с пересечением дорог и рек, неровным рельефом местности и требованиями к особо высоким креплениям.
В системе ферменных креплений стойки имеют диаметр 133 мм и толщину стенки 5,6 мм, и изготовлены из конструкционной стали Q355B.
Преимущества
- Высокая грузоподъемность: один стандартный кронштейн выдерживает нагрузку до 450 кН.
- Гибкое расстояние между опорами: несколько размеров продольных балок для различных интервалов между опорами.
- Отличная общая стабильность
- Отдельные ферменные элементы обеспечивают высокую прочность и жесткость.
- Быстрая сборка: меньше компонентов, легко устанавливается и демонтируется; подходит для предварительной сборки на земле и подъема.
- Регулируемые опорные домкраты: адаптируются к различным условиям местности.

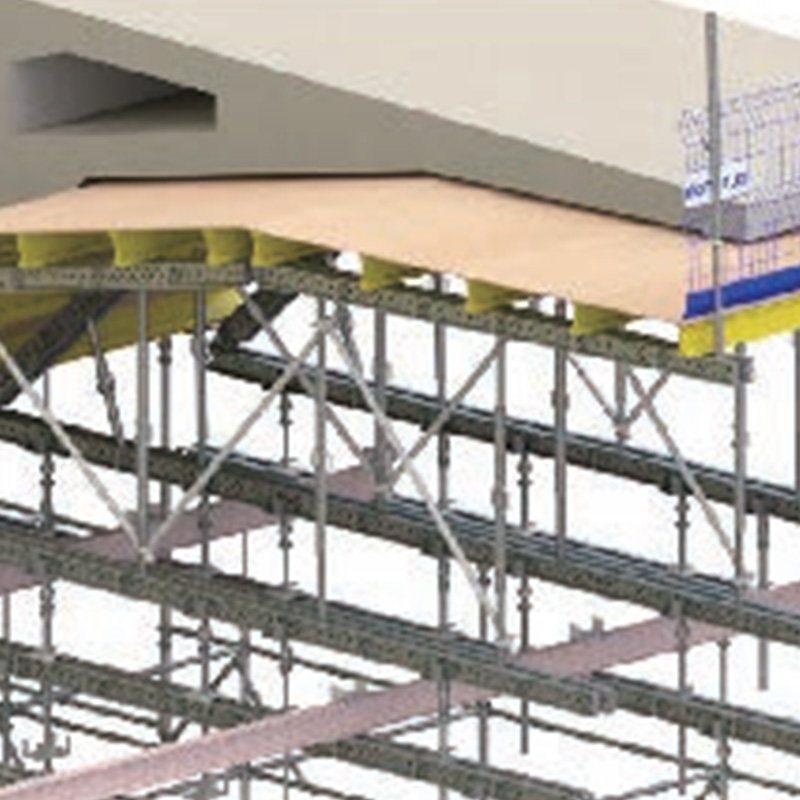

Система ребер жесткости опалубки
Система ребер жесткости опалубки
Система опалубочных балок включает в себя систему алюминиевых балок и систему двойных U-образных стальных профилей, совместимую с другими несущими системами той же серии.
Эта система позволяет использовать опоры с различным расстоянием между ними, обеспечивая возможность проектирования опор с большим расстоянием между ними и максимальную эффективность использования материалов. Алюминиевые балки и двойные U-образные стальные профили служат верхним каркасом для опорных систем, обеспечивая высокую прочность и жесткость.
Преимущества алюминиевых балок
Легкий и высокопрочный: изготовлен из материала 6005A-T6, имеет большой расчетный пролет, до 2,4 м.
Возможность расширения функциональности: легко расширяется, обеспечивает гибкую регулировку на месте, а также быструю сборку и разборку.
Высокая совместимость: Совместимость с различными специальными компонентами и двутавровыми балками.
Эффективная фиксация: может быть надежно закреплена с помощью других распределительных балок.
Преимущества стальных двутавровых балок
Легкий и высокопрочный: изготовлен из материала Q355B, обеспечивающего прочность при уменьшенном весе.
Отверстия для болтов по всей длине: позволяют соединять и удлинять конструкции в соответствии с требованиями.
Удлинительная балка с болтовым креплением: предварительно собранные балки для легкой и быстрой установки.
Высокая совместимость: может быть соединен с ограждениями для создания защитной системы.

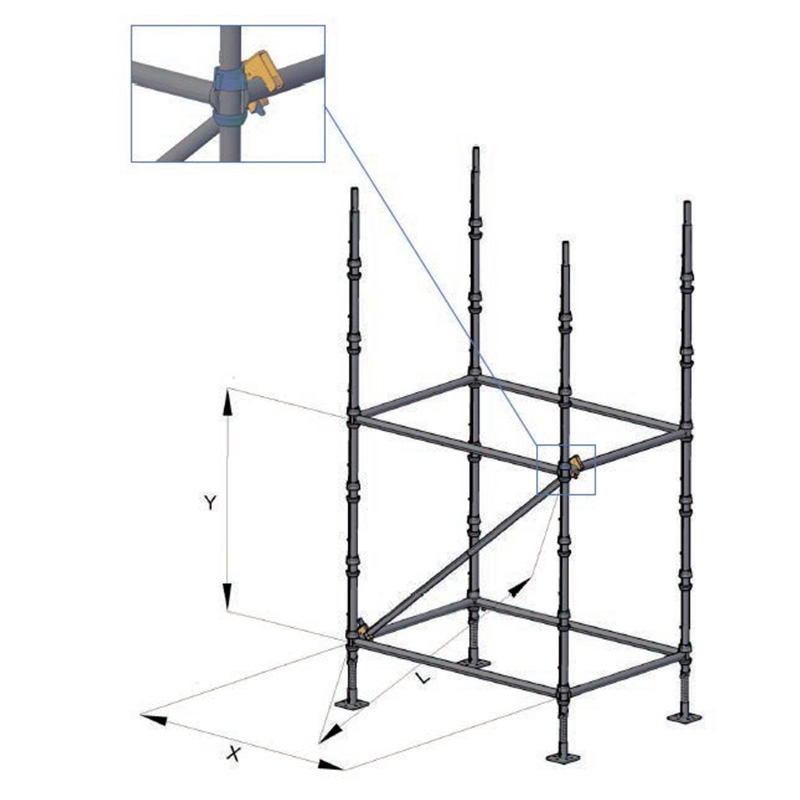

Система крепления берегов Duralok
Система крепления берегов Duralok
Система крепления опор Duralok широко применяется в различных областях, включая строительство аэропортов, железнодорожное строительство, автомобильные мосты, депо и станции метро, гидротехнические и гидроэнергетические проекты, а также общестроительные работы. По сравнению с традиционными изделиями, эта система значительно снижает расход материалов, оптимизирует использование пространства на строительной площадке, уменьшает транспортную нагрузку и повышает общую эффективность строительства.
В системе крепления Duralok стойки, продольные балки и диагональные распорки имеют диаметр 48,3 мм, толщину стенки 3,2 мм и изготовлены из стали Q355B. Соответствуют европейским стандартам.
Преимущества
Кованые узлы, повышенная несущая способность
Жесткость на вращение превышает 100 кН·м/рад; каждый стандарт выдерживает нагрузку до 120 кН, обеспечивая повышенную структурную устойчивость.
Диагональные распорки, стабильные и надежные.
Защелкивающиеся диагональные распорки проходят через узловые точки, повышая общую устойчивость и боковое сопротивление.
Меньше компонентов, больший срок службы: оптимизированная конструкция со всеми деталями, подвергнутыми горячему цинкованию для защиты от коррозии и минимального технического обслуживания.
Гибкая компоновка, эффективная сборка: различные размеры опорных балок позволяют использовать разные варианты расстояния между ними; система легко соединяется для быстрой и эффективной установки.

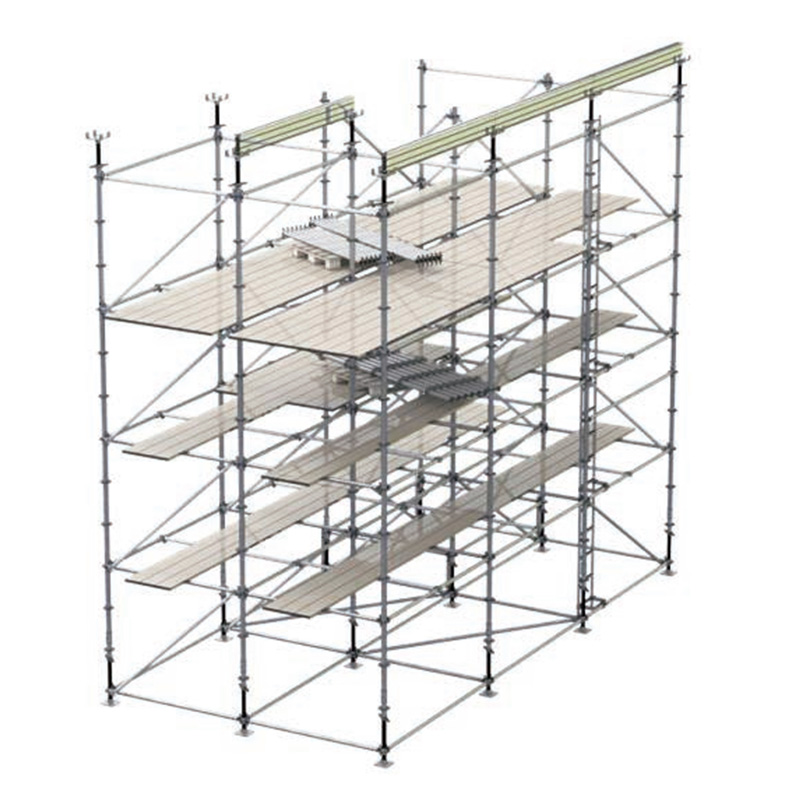

Система крепления ринглок
Система крепления опалубки Ringlock широко используется в строительстве и муниципальных инженерных проектах. В сочетании с системой ребер жесткости верхней опалубки она позволяет использовать более широкие зазоры между элементами.
В системе крепления Ringlock диаметр стоек составляет 60,3 мм, а толщина стенки — 3,2 мм, в то время как диаметр поперечных балок и диагональных распорок — 48,3 мм. Все компоненты изготовлены из конструкционной стали Q355B. Соответствует европейским стандартам.
Преимущества
- Высокая грузоподъемность: один стандартный кронштейн выдерживает нагрузку до 150 кН.
- Прочные компоненты: Горячее цинкование обеспечивает коррозионную стойкость и длительный срок службы.
- Гибкая конструкция: несколько размеров направляющих для различных вариантов расположения с высокой совместимостью.
- Простая сборка: быстрая установка и демонтаж благодаря надежным соединениям и диагональным распоркам.
Вопросы, которые следует учитывать при выборе подходящих решений для поддержки строительных работ.
В конкретных инженерных проектах выбор системы поддержки должен основываться на самом проекте, а не просто на стремлении к определенному типу. Как правило, рекомендуется учитывать следующие параметры:
- Нагрузки, связанные с типом инженерной конструкции и этапом строительства.
- Требования к высоте и пролету опор
- План цикла строительства и повторного использования
- Возможности управления на месте и технической поддержки.
Исходя из этих факторов, выбор поставщика, способного предоставлять системные решения и непрерывную техническую поддержку, имеет решающее значение. Такие поставщики, как Geto, обладающие многочисленными международными примерами успешной работы и сильной технической базой, с большей вероятностью обеспечат стабильную работу системы поддержки в реальных условиях строительства.
Заключение
В условиях растущей сложности строительных проектов системы крепления строительных лесов перестали быть просто временными опорами и стали важнейшими системами, влияющими на безопасность, эффективность и качество строительства. Научное понимание различных типов систем крепления лесов, рациональный выбор материалов для крепления и разработка решений по поддержке строительных работ, соответствующих потребностям проекта, позволяют строительным бригадам более уверенно справляться со сложными условиями работы и обеспечивать надежное крепление для бесперебойного выполнения проекта.
Обратитесь к команде Geto, чтобы подобрать наиболее подходящую, экономичную и высококачественную систему крепления, которая поможет вам эффективно и качественно завершить строительство.
