Полное инженерное руководство по интегрированным системам алюминиевой опалубки: переосмысление мировых строительных стандартов.

Введение

В современной строительной отрасли переход от традиционных, трудоемких методов к индустриальному, высокоточному производству — это уже не выбор, а необходимость. По мере того, как мировой строительный сектор движется к углеродной нейтральности и повышению структурной безопасности, алюминиевая опалубочная система стала оптимальным решением для высотных жилых зданий, инфраструктурных проектов и модульного жилья.

Строительная отрасль сталкивается с беспрецедентным давлением, требующим более быстрого, безопасного и экологичного строительства. Урбанизация продолжает ускоряться, особенно в Юго-Восточной Азии, на Ближнем Востоке и в Африке, где население переселяется в города с невероятной скоростью. В ответ на это застройщики и подрядчики должны внедрять системы, позволяющие соблюдать сжатые сроки без ущерба для качества или безопасности.

Будучи лидером в этой промышленной трансформации, группа компаний GETO предоставляет комплексную экосистему, объединяющую превосходные материалы, инженерные инновации и цифровое управление. Имея 12 производственных баз по всему миру и годовую мощность в 5 000 000 квадратных метров, GETO является мировым экспертом в «воплощении чертежей в жизнь». Компания успешно реализовала проекты более чем в 70 странах, демонстрируя свою способность адаптироваться к различным строительным нормам, стандартам безопасности и местным строительным практикам.

Данное руководство представляет собой углубленный, ориентированный на инженерные аспекты анализ интегрированных систем алюминиевой опалубки. Оно предназначено для инженеров-конструкторов, менеджеров проектов, специалистов по закупкам и застройщиков, стремящихся понять технические, экономические и экологические преимущества использования алюминиевой опалубки в своих следующих проектах.

Материаловедение: преимущества сплава 6061-T6

В основе любой высокоэффективной опалубочной системы лежит состав материала. В отличие от традиционных вариантов, которые предполагают компромисс между весом и прочностью, современная алюминиевая опалубка достигает и того, и другого благодаря точному проектированию сплавов. Компания GETO использует алюминиевый сплав 6061-T6, материал аэрокосмического класса, характеризующийся исключительным соотношением прочности к весу и долговечностью.

Технические характеристики сплава 6061-T6 (H3)

Сплав 6061-T6 широко используется в фюзеляжах самолетов, морских компонентах и в высоконагруженных промышленных условиях. Его применение в опалубке для бетона представляет собой перенос передовых достижений материаловедения в строительную отрасль. Следующие характеристики определяют его превосходные эксплуатационные качества:

Сравнение веса и эффективности (H3)

Критически важным фактором снижения зависимости от оборудования и ускорения сборки является вес опалубочных панелей. Следующее сравнение иллюстрирует, почему алюминий является оптимальным выбором для высотного строительства:

50. Алюминиевые панели GETO: 25–27 кг/м²
50. Стальные панели: 35–85 кг/м² (в зависимости от толщины и профиля)
50. Деревянные панели (со стальным или алюминиевым каркасом): 20–30 кг/м², но со значительно меньшей прочностью.

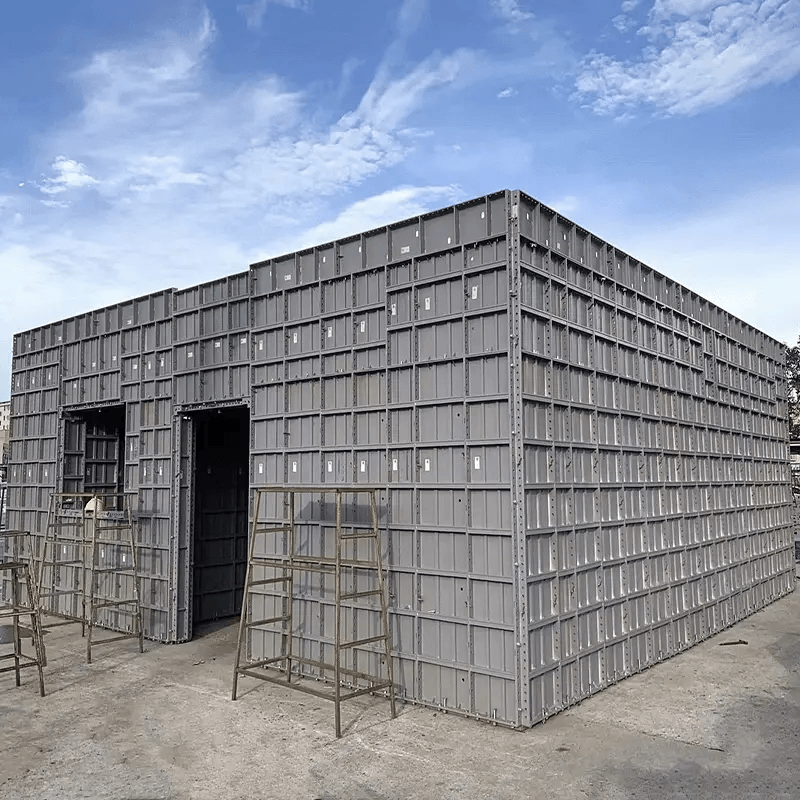

Легкий вес системы GETO позволяет осуществлять ручную погрузку и разгрузку. Типичная бригада из двух человек может перемещать полноразмерную стеновую панель без механической помощи. Это исключает необходимость использования башенных кранов для базовой сборки опалубки, значительно снижая затраты на аренду оборудования и высвобождая крановые мощности для таких важных подъемов, как связки арматуры или бетонные ведра.

Точность производства

Помимо свойств материала, производственные характеристики в реальных условиях определяются процессом изготовления. Технология экструзионного производства GETO обеспечивает точность в пределах ±0,5 мм для всех профилей. Эта точность гарантирует, что при соединении панелей с помощью высокоточной системы штифтов и клиньев вся опалубочная конструкция ведет себя как единый жесткий конструктивный элемент. Зазоры между панелями сведены к минимуму, что напрямую способствует высококачественной отделке бетона, исключающей необходимость штукатурки.

Выносливость в суровых условиях

Естественный оксидный слой, образующийся на алюминии марки 6061-T6, обеспечивает превосходную коррозионную стойкость даже в прибрежных районах с соленым воздухом или на объектах, где используются химические добавки в бетон. В отличие от стальной опалубки, которая требует регулярной покраски или гальванизации для предотвращения ржавчины, алюминиевая опалубка сохраняет целостность своей поверхности при минимальном техническом обслуживании. Эта долговечность напрямую приводит к снижению долгосрочных затрат на эксплуатацию и более предсказуемым результатам проекта.

Инженерный прорыв: процесс монолитной заливки.

Переход на алюминиевую опалубку открывает революционные возможности для монолитной заливки бетона. В отличие от традиционных методов, при которых стены и плиты отливаются отдельно — часто с интервалом в несколько дней или даже недель — этот интегрированный подход позволяет одновременно отливать стены, колонны, плиты и балки за один цикл бетонирования.

Техническое объяснение монолитной заливки

С помощью интегрированной алюминиевой опалубочной системы GETO сначала устанавливаются и выравниваются вертикальные опоры (стойки) на требуемой высоте. Затем стеновые и плитные панели соединяются с помощью точной системы штифтов и клиньев, которая создает жесткие соединения во всех точках пересечения. В результате получается устойчивая шестигранная коробка, идеально удерживающая геометрию всего пола. Арматурные стержни (арматура) размещаются внутри этой опалубочной коробки в соответствии с чертежами инженера-конструктора, а затем бетон закачивается во всю конструкцию за один непрерывный цикл.

Основные преимущества монолитной заливки

1. Структурная целостность и сейсмостойкость: Благодаря одновременному формированию всей геометрии перекрытий, здание обладает превосходной сейсмостойкостью и жесткостью конструкции. В сейсмоопасных регионах способность здания выдерживать боковые нагрузки зависит от эффективности передачи нагрузок между вертикальными и горизонтальными конструктивными элементами. Монолитная заливка создает цельные соединения стен и плит, устраняя слабые стыки, что позволяет конструкции предсказуемо вести себя при сейсмической нагрузке.

2. Устранение холодных швов и протечек: При заливке стен отдельно от плит перекрытия, на границе раздела двух заливочных материалов образуется холодный шов — плоскость ослабления, подверженная протечкам воды и сейсмическим разрушениям. Монолитная заливка минимизирует эти холодные швы, которые являются распространенными источниками протечек воды в традиционном строительстве. Для подземных сооружений, ванных комнат и других помещений, где водостойкость имеет решающее значение, это является существенным преимуществом.

3. Скорость строительства: Этот метод позволяет подрядчикам достичь быстрого цикла строительства — от 3 до 5 дней на этаж, что ускоряет реализацию проекта и значительно снижает затраты на финансирование. В отличие от этого, традиционные методы, требующие отдельной заливки стен и плит перекрытия, часто занимают 7–10 дней на этаж, что представляет собой сокращение общей продолжительности проекта на 50% и более.

Отделка бетона "без шероховатости"

Высокоточная обработка поверхности алюминиевых панелей GETO обеспечивает гладкую, глянцевую бетонную отделку, соответствующую стандартам «открытого бетона». Плоскость и вертикальность поверхности могут контролироваться в пределах ±5 мм на 2-метровой линейке, что превосходит типичные отраслевые требования к оштукатуренным поверхностям.

• Не требуется штукатурка: поскольку бетонная поверхность очень гладкая, дополнительная штукатурка или отделка перед нанесением краски, обоев или других декоративных покрытий не требуются. Это исключает затраты на штукатурные материалы (цемент, песок, вода) и оплату труда квалифицированных штукатуров.
• Прямая отделка: Во многих жилых и коммерческих проектах для достижения желаемого результата достаточно простого нанесения шпаклевки или прямой покраски. Подрядчики обычно экономят примерно 30–50 юаней на квадратных метрах прямых затрат на материалы и рабочую силу за счет отказа от штукатурки.
• Стабильное качество на всех этажах: в отличие от деревянной опалубки, качество поверхности которой может варьироваться в зависимости от количества использований панелей, алюминиевая опалубка обеспечивает стабильные результаты от этажа к этажу.

Специализированные системы усиления: стяжные стержни против плоских стяжек.

Для адаптации к разнообразным архитектурным проектам, различной толщине стен и региональным особенностям рабочей силы компания GETO предлагает две основные методики армирования. Понимание различий между этими системами имеет решающее значение для инженеров-конструкторов и специалистов по закупкам, стремящихся оптимизировать как стоимость, так и скорость строительства.

Система рулевых тяг

Система стяжных стержней — это традиционный метод армирования, который десятилетиями используется в опалубке бетона по всему миру. Она зарекомендовала себя с лучшей стороны и остается предпочтительным выбором для многих применений, связанных с высокими нагрузками.

Система плоских стяжек

Система плоских стяжек — это относительно новое изобретение, получившее значительную популярность в строительстве высотных жилых зданий, особенно на рынках с высокими затратами на рабочую силу или там, где распространены неквалифицированные рабочие.

Компания GETO предлагает обе системы в качестве полностью интегрированных элементов своего опалубочного комплекса, что позволяет клиентам выбирать систему в зависимости от конкретной толщины стен, уровня квалификации рабочей силы и требований к срокам выполнения проекта.

Комплексные решения для берегоукрепления «под ключ».

Ни одна опалубочная система не может считаться полной без надежной стратегии крепления. Интегрированное решение GETO "1+N" гарантирует, что флагманская алюминиевая опалубка работает в синергии с передовыми системами крепления, обеспечивая поддержку на каждом этапе строительства — от стандартных жилых этажей до больших коммерческих площадей и инфраструктурных проектов.

Система крепления палуб Quick-Deck (H3)

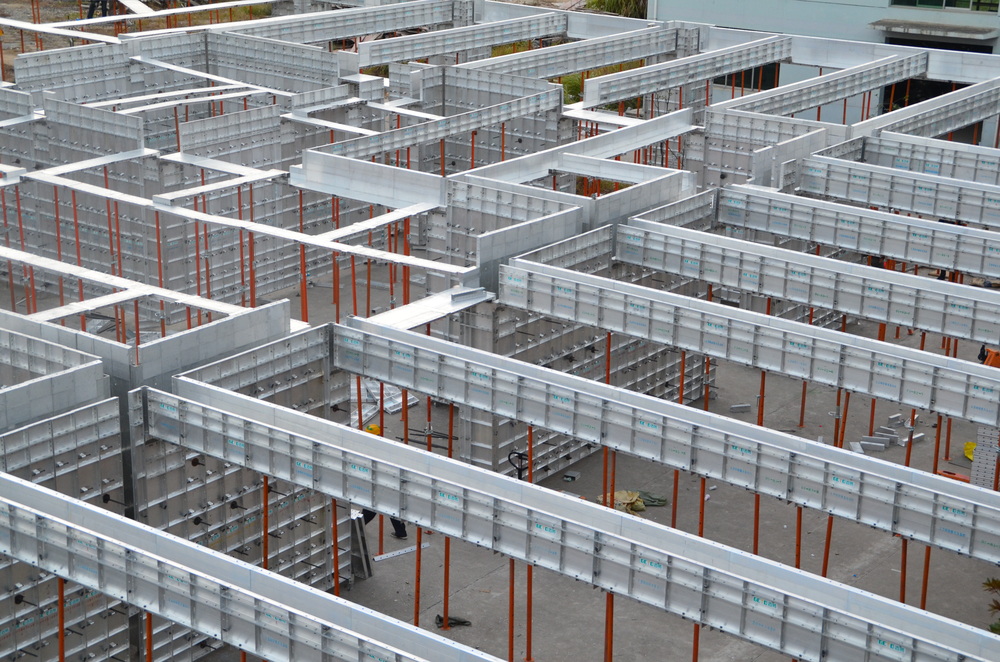

Для больших площадей с бетонными плитами, таких как парковочные площадки, коммерческие этажи и терминалы аэропортов, компания GETO предлагает систему быстросъемных опор Quick-Deck Shoring System. Ее отличительной особенностью является быстросъемная опорная головка, позволяющая опускать и снимать опалубочные панели и балки, не затрагивая основные опорные стойки.

Как работает Quick-Deck:

1. Система собрана из алюминиевых балок, поддерживаемых регулируемыми стальными опорами.
2. После заливки бетона, как только плита достигает начальной прочности на разрыв (обычно 50% от расчетной прочности, достигаемой за 24-48 часов), активируется быстросъемная головка.
3. Панели опалубки опускаются примерно на 10-20 мм, нарушая сцепление с бетоном.
4. Панели и балки демонтируются и переносятся на следующий этаж, в то время как опоры остаются на месте, продолжая поддерживать затвердевающую плиту.

Основные преимущества:

50. Ускоренный цикл монтажа: панели можно переместить на следующий этаж в течение 24-48 часов после заливки бетона, вместо того чтобы ждать 7-14 дней для достижения полной прочности.
50. Требуется меньше панелей: поскольку панели изготавливаются быстрее, для выполнения конкретного проекта требуется меньшее количество комплектов.
50. Безопасная передача нагрузки: оставшиеся опоры продолжают поддерживать плиту до тех пор, пока она не достигнет полной расчетной прочности (обычно 7-14 дней), выполняя функцию обратной подпорки.

50. Снижена зависимость от крана: более легкие компоненты можно перемещать между этажами вручную.

Интегрированные системы строительных лесов

Алюминиевая опалубка GETO идеально интегрируется с различными системами строительных лесов, обеспечивая полный доступ на строительную площадку и безопасность:

Строительные леса Ringlock: Изготовленные из стали Q355 с горячим цинкованием, эти леса выполняют множество функций:

• В качестве опорной башни для опалубки плит перекрытия в конструкциях неправильной конфигурации.
• В качестве рабочей платформы по периметру при строительстве фасадов, монтаже навесных стен и ремонтных работах.
• В качестве независимой опоры для тяжелых грузов на мостах и в тоннелях (серия 60 мм обеспечивает грузоподъемность одной опоры до 19 тонн).

H-образные строительные леса: более простое и экономичное решение для внутренних и наружных ремонтных работ, поддержки опалубки легкой нагрузки и временных платформ для технического обслуживания.

Интеграция автоматической гидравлической системы подъема

Для сверхвысотных проектов опалубка GETO может быть объединена с автоматической гидравлической подъемной системой GTP100. Такая интеграция создает полностью закрытую, безопасную и автоматизированную строительную среду, которая поднимается синхронно со структурой здания.

• Подъемная опалубка: система опалубки автоматически поднимается вместе со зданием, что исключает необходимость многократного демонтажа и повторной установки.
• Защита по периметру: закрытые платформы и защитные экраны минимизируют риск падения для работников.

• Непрерывная работа: система позволяет вести строительство без перерывов, этаж за этажом, что ускоряет общий график проекта.

Цифровизация промышленности: революция «умных площадок»

Компания GETO превратила опалубку из пассивного материала в активный, управляемый данными компонент строительства благодаря своему собственному цифровому комплексу. Эта цифровая экосистема решает сложные задачи современных высотных проектов, где огромное количество опалубочных панелей — часто от 5000 до 10000 отдельных компонентов на один этаж — делает ручной учет подверженным ошибкам и неэффективным.

GETO — программное обеспечение для промышленного 3D-проектирования

Благодаря использованию 3D-моделирования и алгоритмической оптимизации, это программное обеспечение автоматически генерирует чертежи расположения опалубки и спецификации материалов на основе конструктивных чертежей (обычно в формате DWG или IFC).

Основные функции:

• Проектирование без дефектов: система в цифровом виде проверяет наличие коллизий между опалубкой, арматурными стержнями, встроенными элементами и инженерными системами здания еще до изготовления каждой панели. Эта возможность обнаружения коллизий позволяет выявлять проблемы на этапе проектирования, когда их устранение обходится недорого.
• Автоматизированный вывод: Генерирует 3D-модели опалубки, 2D-чертежи для изготовления и сборки на месте, списки раскроя и ведомости материалов для закупки.
• Оптимизированное размещение панелей: программное обеспечение минимизирует количество уникальных типов компонентов, повышая эффективность их повторного использования.
• Минимальная или полное отсутствие заводской предварительной сборки: Хотя наше программное обеспечение для промышленного 3D-проектирования со 100% точностью обычно исключает необходимость дорогостоящей заводской предварительной сборки, экономя время, производственные площади и ускоряя монтаж на месте, мы все же предлагаем предварительную сборку в качестве дополнительной услуги, когда это необходимо, будь то для нашей собственной окончательной проверки качества или для ознакомления клиента перед доставкой.

Система управления сканированием кодов материалов (QR-код / КПК)

Каждой панели GETO присваивается уникальный QR-код, который постоянно нанесен на компонент.

Точность на месте: Рабочие используют сканеры КПК (персональные цифровые помощники) или смартфоны для быстрого определения местоположения материалов и обеспечения точной сборки. Когда рабочий сканирует QR-код панели, система отображает точное место установки этой панели (например, «Этаж 8, Зона C, Стена W-12, Позиция 3 из 15»). Это исключает трату времени на поиск нужной панели среди сотен похожих компонентов и предотвращает ошибки при сборке.

Логистика в реальном времени: сканирование с помощью КПК позволяет в режиме реального времени запрашивать информацию о материалах на складе и эффективно управлять процессом «приемки, использования и хранения» на основе данных, полученных с помощью BIM-системы. Руководство имеет доступ к информации в режиме реального времени о:

• Какие панели в настоящее время используются на каждом этаже?
• Какие панели находятся на складе?
• Какие панели находятся в пути?
• Какие панели нуждаются в техническом обслуживании или ремонте?

Программное обеспечение для инспекций GETO-VR

Чтобы сэкономить клиентам время и транспортные расходы, GETO предлагает дистанционные виртуальные инспекции.

Дистанционные заводские приемочные испытания (FAT): Заинтересованные стороны могут проводить заводские приемочные испытания с помощью VR-гарнитур или настольных устройств. Система камер с обзором на 360 градусов фиксирует компоновку завода, а система VR позволяет пользователям «прогуляться» по помещению, осмотреть отдельные панели и проверить последовательность сборки.

Эффективность: Типичная инспекция с использованием виртуальной реальности может быть завершена за 30 минут, заменяя традиционный многодневный международный визит на объект, обходящийся в тысячи долларов на проезд, проживание и рабочее время персонала. Для проектов в отдаленных районах или в условиях ограничений на поездки инспекция с использованием виртуальной реальности доказала свою незаменимость.

Прозрачность: Все проверки качества, проводимые в рамках системы VR, регистрируются, создавая проверяемую запись о проверках качества, выполненных перед отгрузкой. Эта документация может использоваться для разрешения споров, аудитов обеспечения качества и соблюдения нормативных требований.

Устойчивое развитие и глобальная сертификация

В современной системе ESG (экологические, социальные и управленческие аспекты) система алюминиевой опалубки GETO предлагает значительные экологические преимущества, выходящие за рамки традиционных маркетинговых заявлений о «зеленом» строительстве. Эти преимущества поддаются количественной оценке, проверке и признаны международными схемами сертификации «зеленого» строительства.

Рентабельность инвестиций и циркулярная экономика

Высокая степень повторного использования: алюминиевые панели можно использовать повторно 150–300 раз, по сравнению с всего 3–5 разами для традиционной древесины. Эта существенная разница в сроке службы коренным образом меняет экономику опалубки: хотя первоначальные инвестиции в алюминий выше, стоимость одного использования снижается до доли от стоимости древесины.

Высокая ценность лома: в отличие от древесины, которая образует огромное количество отходов по окончании срока службы, алюминий на 100% пригоден для вторичной переработки. По окончании своего жизненного цикла лом сохраняет 30–40% своей первоначальной ценности. Процесс переработки использует всего 5% энергии, необходимой для производства первичного алюминия из бокситовой руды, создавая подлинную циклическую экономику.

Сохранение лесов: Использование алюминиевой опалубки на каждые 10 000 квадратных метров строительных площадей позволяет сохранить примерно 30-50 деревьев. Для типичного 30-этажного здания площадью 500 м² на этаж это составляет 15-25 тонн древесины, которая в противном случае была бы вырублена и в конечном итоге отправлена на свалку.

Сравнение стоимости жизненного цикла

Международные стандарты и сертификаты

Сингапурское управление по строительству и реконструкции зданий (BCA) присвоило компании, занимающейся поставкой алюминиевой опалубки, высший международный квалификационный знак «BAND-2»: это не просто маркетинговый знак, а строгая лицензия на работу на сингапурском рынке, требующая:

• Прочность конструкции при испытаниях на экстремальные нагрузки
• Проверенное качество производства
• Полная документация по технике безопасности
• Доказанная эффективность на месте.

Для инженерных компаний использование опалубки, сертифицированной BCA, снижает ответственность и упрощает получение разрешений от регулирующих органов.

Проверка углеродного следа: Продукция GETO прошла независимую проверку третьей стороной в соответствии со стандартами ISO 14067. Эта проверка измеряет выбросы углерода на всех этапах: от добычи сырья и производства до транспортировки, использования и утилизации после окончания срока службы. Подтвержденные данные позволяют застройщикам претендовать на получение «зеленых» кредитов для сертификации LEED, BREEAM или Singapore Green Mark.

Сертификаты ISO: Полное соответствие стандартам ISO 9001 (управление качеством), ISO 14001 (управление окружающей средой) и ISO 45001 (охрана труда и техника безопасности). Для получения этих сертификатов требуются ежегодные надзорные проверки и повторная сертификация каждые три года, что обеспечивает постоянное соответствие требованиям.

Сертификация CIDB Малайзии: Опалубочные системы GETO зарегистрированы в Совете по развитию строительной отрасли (CIDB) Малайзии. Сертификация CIDB подтверждает соответствие стандартам строительной отрасли Малайзии, включая качество продукции, безопасность и отслеживаемость производства. Эта сертификация является обязательной для опалубочных изделий, используемых на государственных проектах, и широко признана в качестве критерия для соответствия требованиям подрядчиков. Наличие продукции, сертифицированной CIDB, упрощает процесс утверждения проектов и повышает конкурентоспособность на малазийском рынке.

Универсальное применение в различных сегментах

Система алюминиевой опалубки GETO не ограничивается стандартными этажами высотных жилых зданий; она разработана для решения специализированных инженерных задач в различных сегментах строительства. Эта универсальность делает ее ценным активом для генеральных подрядчиков, работающих над проектами самых разных типов.

Подвальные и служебные туннели

Специализированные комплекты для тяжелых подземных строительных работ. Толщина стен подвалов часто превышает 400 мм, и на них оказывается высокое боковое давление со стороны влажного бетона и окружающего грунта. Система стяжных стержней GETO, обладающая высокой несущей способностью, особенно подходит для таких применений. Коррозионная стойкость системы также является преимуществом в подземных условиях, где постоянно присутствует влага.

Станции метро и мосты

Высокоточные формы для сложных геометрических форм инфраструктурных объектов. Станции метро требуют изогнутых стен, опалубки колонн и секций тоннелей с жесткими допусками по размерам. Мосты требуют опалубки для опор, устоев и сегментов проезжей части. Модульная алюминиевая опалубка GETO может быть адаптирована к этим геометрическим формам, сохраняя при этом быструю сборку и высокую степень повторного использования стандартной системы.

Односторонняя стеновая рама

В случаях, когда использование сквозных стяжных стержней невозможно, например:

• Подпорные стены, примыкающие к существующим сооружениям или грунту.
• Боковые стены станций метро, где их внешняя поверхность примыкает к диафрагменной стене.
• Лифтовые шахты с ограниченным доступом с одной стороны.
• Стены подвала примыкают к границам участка.

В таких случаях установка стандартных стяжных стержней невозможна, поскольку отсутствует доступная противоположная сторона. Односторонняя стеновая конструкция GETO включает в себя высокопрочные наклонные опоры, встроенные анкерные системы в фундаментную плиту и усиленные алюминиевые панели с дополнительными ребрами жесткости для восприятия эксцентрических нагрузок без прогиба.

Регулируемая опалубка для колонн

Это позволяет гибко изменять размеры несущих колонн, используя одни и те же модульные компоненты. Размеры колонн часто различаются между этажами или даже в пределах одного этажа. Регулируемая опалубка для колонн от GETO использует взаимозаменяемые угловые элементы и удлинительные панели для размещения колонн разных размеров без необходимости изготовления совершенно новых комплектов опалубки.

Другие специализированные приложения

• Подиумы и передаточные плиты: Высоконагрузочное крепление толстых передаточных плит (часто толщиной 1-2 метра) с использованием комбинации быстросъемных опор и усиленных распорок.

• Опалубка для лестниц: сборные алюминиевые опалубки для лестниц, обеспечивающие ровную и высококачественную отделку ступеней без дополнительной заделки трещин.
• Опалубка для несущих стен: для лифтовых и лестничных камер в сверхвысотных зданиях, часто в сочетании с подъемной системой GTP100.

Заключение: Универсальный партнер для современных строителей.

Компания GETO Group не просто продает опалубку; она предоставляет полный спектр услуг, включая консультации, составление смет, разработку индивидуальных проектов, транспортировку, техническое сопровождение на объекте и реконструкцию. Благодаря интеграции высокопрочного сплава 6061-T6 с технологиями монолитной заливки, специализированными системами армирования (стержни и плоские стяжки), интегрированными решениями для крепления конструкций «1+N» и цифровизацией на основе BIM-моделирования, GETO позволяет застройщикам строить быстрее, безопаснее и экологичнее.

Краткое описание основных преимуществ

Будь то знаковый небоскреб в Сингапуре, типовой жилой комплекс на Ближнем Востоке, станция метро в Юго-Восточной Азии или проект мостовой инфраструктуры в Африке, интегрированные алюминиевые опалубочные системы GETO разработаны для того, чтобы «воплотить ваши проектные чертежи в жизнь» с максимальной эффективностью и качеством, соответствующим самым высоким стандартам.

Призыв к действию

Свяжитесь с GETO сегодня, чтобы обсудить чертежи вашего проекта и получить индивидуальное решение по опалубке. Предоставьте ваши архитектурные и конструктивные чертежи, и инженерная команда GETO подготовит подробное предложение, включающее:

• Чертежи разметки опалубки
• Расчет материалов и анализ затрат
• Рекомендации по графику проекта
• Специализированная инженерная поддержка

Давайте вместе построим более безопасное, быстрое и устойчивое будущее.
