Полное руководство по алюминиевой опалубочной системе GETO: высокоэффективные и экономичные решения для современного строительства.

Выбор опалубочной системы — это фундаментальное решение, которое влияет на каждый последующий этап строительного проекта. Оно определяет скорость строительства, качество готового бетона, численность необходимой рабочей силы и, в конечном итоге, итоговую стоимость. На протяжении десятилетий в сфере опалубки доминировали древесина и сталь, каждая из которых имела свои недостатки. Древесина была привычной, но страдала от ограниченной долговечности, в то время как сталь обеспечивала прочность за счет значительного веса и сложности в обращении. Появление алюминиевых опалубочных систем стало привлекательной альтернативой, устраняющей многие недостатки своих предшественников. В этом руководстве представлен всесторонний анализ алюминиевой опалубочной системы GETO, рассматриваются ее технические характеристики, экономические преимущества и то, как она меняет строительную практику во всем мире.

Что представляет собой алюминиевая опалубочная система GETO?

Система алюминиевой опалубки GETO представляет собой новое поколение строительных опалубочных технологий, предлагающее передовую альтернативу традиционным системам из древесины и стали. В основе системы лежат точно спроектированные алюминиевые панели, соединители и опорные элементы, которые собираются в жесткую форму для монолитных железобетонных конструкций. Алюминиевый сплав, используемый в качестве основного материала, подвергается механической обработке, сварке и отделке, в результате чего создаются панели, которые могут свободно конфигурироваться в соответствии с различными конструктивными решениями и размерами.

Система разработана с учетом универсальности и подходит для широкого спектра строительных проектов, включая жилые дома, виллы, высотные офисные здания и инфраструктурные объекты, такие как инженерные тоннели и станции метро. Отличительной чертой предложения GETO является не только сам материал, но и комплексная экосистема проектирования, производства и технической поддержки, которая его окружает. Будучи компанией, акции которой котируются на бирже A-share, с двенадцатью производственными предприятиями и годовой производственной мощностью в пять миллионов квадратных метров, GETO зарекомендовала себя как значимый игрок в мировой индустрии опалубки, реализовав проекты более чем в шестидесяти странах.

Для наглядного представления о положении системы GETO на рынке опалубки в целом, в следующей таблице приведены основные различия между основными типами опалубки:

Опалубка нового поколения: алюминиевый сплав 6061-T6

Эксплуатационные характеристики алюминиевой опалубочной системы GETO в значительной степени определяются используемым материалом. В системе используется алюминиевый сплав 6061-T6, термообработанный сплав, известный своим благоприятным сочетанием прочности, формуемости и коррозионной стойкости. Этот сплав имеет предел текучести 200 Н/мм² и предел прочности на сдвиг 115 Н/мм², что обеспечивает достаточную несущую способность для выдерживания давления, оказываемого влажным бетоном во время заливки и начального твердения.

Спецификация 6061-T6 не случайна. Она представляет собой тщательно подобранный баланс между прочностью и обрабатываемостью. Материал обрабатывается методом экструзии и соединяется с помощью сварки трением с перемешиванием — технологии, которая обеспечивает прочные и однородные сварные швы без дефектов, которые могут возникать при обычной сварке плавлением. Полученные панели весят приблизительно двадцать пять килограммов на квадратный метр, что значительно меньше, чем стальные аналоги, вес которых обычно составляет от тридцати пяти до восьмидесяти пяти килограммов на квадратный метр. Это снижение веса имеет серьезные последствия для транспортировки, скорости монтажа и требований к оборудованию, что будет рассмотрено в последующих разделах.

Области применения: жилищное строительство, строительство вилл и высотных зданий.

Система алюминиевой опалубки GETO наиболее ярко демонстрирует свои преимущества в проектах с повторяющейся планировкой этажей и многоэтажностью. Система особенно хорошо подходит для жилых зданий, вилл, гостиниц, офисных зданий и высотных сооружений высотой двадцать этажей и более. Модульная конструкция позволяет многократно использовать одинаковые этажные плиты, при этом экономическая эффективность повышается с увеличением количества повторений.

Система адаптируется к различным конструктивным элементам, включая стены, колонны, балки, плиты перекрытия и лестницы. При строительстве лестниц система предлагает комплексный подход к формовке, позволяющий отливать лестницы поэтапно, открывая отдельные участки панелей лестничного покрытия для достижения более высокого качества формовки. Для проектов со специфическими требованиями система может интегрироваться с деревянной опалубкой в тех случаях, когда использование алюминия экономически нецелесообразно, или с сборными элементами, если в проекте предусмотрены железобетонные конструкции. Такая гибкость гарантирует применение системы к широкому спектру типов зданий без необходимости использования единой, жесткой методики строительства.

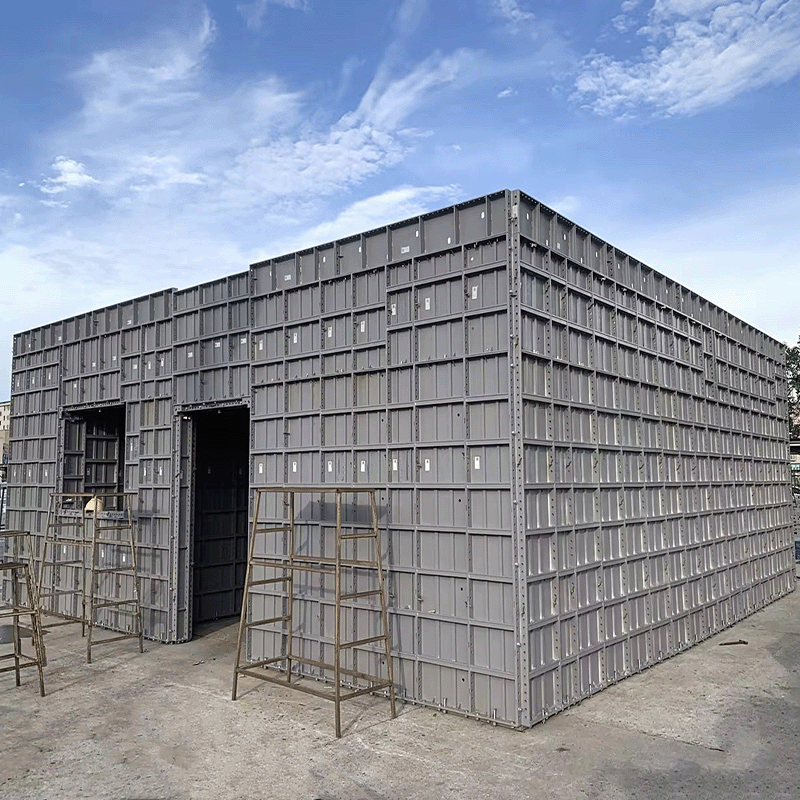

Основные преимущества: Почему стоит выбрать алюминиевую опалубку вместо деревянной?

Сравнение алюминиевой и деревянной опалубки выявляет различия, выходящие далеко за рамки первоначальной стоимости материалов. Хотя деревянные системы долгое время были предпочтительным выбором для многих подрядчиков из-за их низкой первоначальной стоимости и широкой доступности, совокупные затраты и ограничения в эксплуатационных характеристиках, связанные с древесиной, часто делают алюминий более экономичным и практичным выбором для проектов достаточного масштаба.

Скорость строительства: заливка пола за 3-5 дней.

Скорость строительства является критически важным показателем при планировании проекта, напрямую влияющим на затраты на финансирование, распределение рабочей силы и возможность соблюдения договорных сроков. Алюминиевая опалубочная система GETO позволяет выполнить цикл возведения пола за 3-5 дней в хорошо управляемых проектах. Это представляет собой значительное ускорение по сравнению с традиционными деревянными системами, для которых обычно требуется от восьми до двенадцати дней на один цикл возведения пола.

Преимущество в скорости обусловлено несколькими факторами. Легкий вес алюминиевых панелей позволяет рабочим вручную перемещать и устанавливать компоненты, сокращая время ожидания подъемного оборудования. Модульная конструкция и стандартизированные компоненты обеспечивают быструю сборку и разборку, причем этот процесс часто описывается как такой же простой, как работа с взаимозамыкающимися блоками. Точность проектирования системы гарантирует правильную сборку панелей с первого раза, сводя к минимуму необходимость корректировок и переделок на месте, которые могут занимать значительное время в проектах с деревянной опалубкой. Высокопрочная алюминиевая конструкция также позволяет раньше демонтировать опалубку, что ускоряет переход системы на следующий этаж.

Экономическая эффективность: от 200 до 300 циклов с высокой оборачиваемостью и высокой остаточной стоимостью.

Экономическая целесообразность выбора опалубки во многом зависит от количества циклов использования системы. Стандартная деревянная опалубка обычно выдерживает от трех до пяти циклов, прежде чем панели начинают разрушаться до такой степени, что ухудшается качество бетонного покрытия или снижается структурная целостность. Стальные системы обеспечивают большую долговечность, со средним сроком службы от тридцати до сорока циклов, но их вес создает неудобства при транспортировке, что частично нивелирует преимущества в плане долговечности.

Алюминиевая опалубка коренным образом меняет эту ситуацию. Системы GETO рассчитаны на 200-300 циклов использования, а в некоторых случаях потенциал повторного использования может быть еще шире в зависимости от условий проекта и методов технического обслуживания. Такая долговечность напрямую приводит к существенно более низким затратам на амортизацию за одно использование по сравнению с деревянными системами. Для проекта высотой в двадцать этажей и более инвестиции в алюминиевую систему распределяются на такое количество циклов, что стоимость самой опалубки на этаж становится значительно ниже по сравнению с совокупными затратами на многократную покупку и утилизацию деревянных аналогов.

Помимо долговечности панелей, остаточная стоимость алюминиевой опалубки обеспечивает дополнительную экономическую выгоду. По истечении срока службы алюминиевый материал может быть переработан, что позволяет восстановить значительную часть его первоначальной стоимости. Это контрастирует с деревянной опалубкой, которая имеет минимальную стоимость лома после использования панелей и выхода из строя. Высокая стоимость лома алюминия эффективно снижает общую стоимость владения системой, повышая общую окупаемость инвестиций.

Контроль качества: достижение поверхностей без штукатурки с вертикальной ровностью в пределах 5 мм.

Качество бетонной поверхности, создаваемой с помощью опалубочной системы, имеет значение, выходящее далеко за рамки эстетики. Гладкая, точная поверхность снижает необходимость в штукатурке и дополнительной обработке, экономя время и материалы. Алюминиевая опалубочная система GETO обеспечивает неизменно высокую вертикальность и ровность с точностью до пяти миллиметров, соответствуя стандартам, необходимым для внутренних и наружных стен без штукатурки.

Такая точность достигается благодаря присущей алюминиевому сплаву 6061-T6 жесткости и тщательно продуманной конструкции соединений панелей. Система минимизирует количество стыков за счет использования больших цельных панелей, что снижает вероятность смещения и дефектов поверхности. Высокая несущая способность алюминиевой конструкции обеспечивает устойчивость опалубки под весом влажного бетона, сохраняя точность размеров на протяжении всего процесса заливки и твердения. Полученная поверхность описывается как эффект гладкого бетона, с гладкими стенами, готовыми к покраске или другим отделочным работам без необходимости штукатурки.

Техническая основа GETO: индустриализация и цифровое сотрудничество

Эффективность алюминиевой опалубочной системы GETO обеспечивается комплексом цифровых инструментов и производственных возможностей, расширяющих возможности традиционных технологий опалубки. Эти технические преимущества позволяют добиться более эффективного проектирования, более точного производства и более надежного монтажа, чем это было бы возможно при использовании только аналоговых процессов.

H3: Программное обеспечение для промышленного 3D-проектирования и оптимизация моделей.

Этап проектирования опалубки имеет решающее значение для ее конечного успеха. Ошибки или неэффективность в компоновке панелей и компонентов могут привести к трудностям при монтаже на площадке, задержкам в графике строительства и неоправданным затратам на материалы. Компания GETO разработала собственное промышленное программное обеспечение для 3D-проектирования, которое включает в себя автоматическое обнаружение коллизий и проверку ошибок сборки. Эта система позволяет проектировщикам виртуально оптимизировать компоновку опалубки, выявляя и устраняя потенциальные проблемы до начала физического производства.

Программное обеспечение работает с такой точностью, которая обеспечивает высокую аккуратность компоновки панелей. Возможность 3D-моделирования позволяет детально визуализировать опалубочную конструкцию, облегчая взаимодействие между проектными группами и персоналом на строительной площадке. Интеграция 3D-проектирования в процесс планирования опалубки представляет собой отход от традиционного подхода, где проектирование и строительство были менее тесно связаны. В результате достигается более оптимизированный рабочий процесс, снижающий риск ошибок и необходимость дорогостоящих корректировок на этапе строительства.

Управление QR-кодами: обеспечение точной сборки на месте.

Переход от цифрового проектирования к физическому строительству сопряжен со своими трудностями. Система GETO решает эти проблемы с помощью системы управления QR-кодами, которая связывает каждую опалубочную панель с ее обозначенным местом в общей конструкции. Каждой панели присваивается уникальный код, который можно отсканировать на месте, что позволяет монтажникам быстро найти нужную панель и подтвердить ее размещение в соответствии со строительными чертежами.

Эта система имеет практические преимущества для организации работы персонала. Рабочие могут быть относительно быстро обучены, поскольку система QR-кодов предоставляет четкие указания по размещению панелей, не требуя обширного опыта работы с системой. Сокращение зависимости от высококвалифицированной, специализированной рабочей силы является значительным преимуществом на рынках, где наблюдается нехватка опытных монтажников опалубки. Подход с использованием QR-кодов также способствует контролю качества, позволяя отслеживать отдельные панели, упрощая техническое обслуживание и управление запасами на протяжении всего срока службы системы.

Сварка трением с перемешиванием и высокоточные производственные процессы

В процессе производства алюминиевых опалубочных панелей GETO используется сварка трением с перемешиванием — технология соединения в твердом состоянии, позволяющая получать сварные швы исключительного качества. В отличие от традиционной сварки плавлением, которая расплавляет основной материал и может вызывать пористость, растрескивание или деформацию, сварка трением с перемешиванием генерирует тепло за счет механического трения между вращающимся инструментом и заготовкой. Материал размягчается, но не плавится, что позволяет инструменту создавать прочное, однородное соединение.

Эта технология обеспечивает ряд преимуществ при изготовлении опалубочных панелей. Качество сварных швов стабильное и не содержит дефектов, которые могут поставить под угрозу структурную целостность панелей, сваренных традиционными методами. Отсутствие плавления означает, что зона термического воздействия уже, что сохраняет механические свойства сплава 6061-T6. Полученные панели имеют плоские, гладкие поверхности в местах соединений, что способствует общему качеству поверхности отлитого бетона. Точность процесса сварки трением с перемешиванием также гарантирует, что панели сохранят свою размерную точность на протяжении сотен циклов эксплуатации.

Полный комплекс услуг: от проектирования до технического сопровождения на объекте.

Внедрение алюминиевой опалубочной системы подразумевает не только покупку самих панелей и компонентов. Успех системы на конкретном проекте зависит от качества разработанного проекта, точности изготовления, логистики доставки и наличия технической поддержки во время монтажа. Компания GETO предлагает комплексную сервисную модель, которая охватывает все эти области.

Комплексные решения: от исследований и разработок до производства, транспортировки и послепродажного обслуживания.

Услуги компании GETO охватывают весь жизненный цикл опалубочной системы. Начинается это с проектирования системы, где команда GETO совместно с заинтересованными сторонами проекта разрабатывает схему опалубки, оптимизирующую использование системы с учетом специфических конструктивных требований здания. Этап проектирования включает в себя выбор подходящих типов и размеров панелей, конфигурацию системы армирования и связей, а также подготовку подробных монтажных чертежей.

Производство осуществляется на одном из двенадцати производственных предприятий GETO, общая годовая мощность которых составляет пять миллионов квадратных метров. Производственный процесс включает экструзию алюминиевых профилей, резку по длине, штамповку, нарезку пазов, сварку и полную проверку перед подготовкой панелей к отгрузке. Для проектов, где требуется дополнительная гарантия точности подгонки, может быть выполнена заводская предварительная сборка перед транспортировкой панелей на объект.

Функция транспортировки и логистики обеспечивает доставку панелей и компонентов на объект в соответствии с графиком проекта. Для международных проектов GETO может организовать производство на ближайшем предприятии, чтобы минимизировать сроки поставки и транспортные расходы. На объекте предоставляется техническая поддержка для монтажных бригад на этапе первоначальной установки системы, что помогает обеспечить правильную и безопасную сборку опалубки. Послепродажное обслуживание включает в себя постоянную техническую поддержку и консультации по техническому обслуживанию, что помогает максимально продлить срок службы и повысить производительность системы.

Часто задаваемые вопросы об алюминиевых опалубочных системах

В следующем разделе рассматриваются распространенные вопросы, которые возникают у руководителей проектов и подрядчиков при оценке алюминиевой опалубки для своих строительных проектов.

Как соотносятся первоначальные затраты на алюминиевую опалубку с затратами на деревянную?

Первоначальные затраты на приобретение алюминиевой опалубки выше, чем на деревянную. Полная алюминиевая система представляет собой значительные капиталовложения, тогда как древесину можно закупать в меньших количествах по мере необходимости для каждого этажа. Однако при сравнении следует учитывать всю продолжительность проекта. Для высотного здания с двадцатью и более этажами алюминиевая система используется многократно на всех этажах, распределяя первоначальные затраты на сотни заливок. Деревянную же опалубку, напротив, необходимо заменять каждые три-пять циклов, что означает, что в течение одного и того же проекта закупается несколько комплектов деревянной опалубки. Если учесть совокупную стоимость многочисленных закупок древесины, неэффективность труда и затраты на штукатурку, алюминий часто оказывается более экономичным выбором для проектов достаточного масштаба.

Каков типичный срок выполнения заказа на изготовление алюминиевой опалубки GETO?

Сроки выполнения заказа варьируются в зависимости от размера проекта, сложности конструкции и местоположения производственного предприятия. Для стандартных жилых проектов с повторяющейся планировкой этажей этап проектирования и производства обычно занимает от четырех до восьми недель. Это включает время, необходимое для генерации компоновки панелей в промышленном 3D-программном обеспечении, производства панелей на заводе и процесса контроля качества. Для проектов, требующих заводской предварительной сборки перед отгрузкой, срок выполнения заказа может быть увеличен на одну-две недели. Двенадцать производственных предприятий GETO, расположенных в разных регионах, позволяют сократить сроки логистики для международных проектов, поскольку панели могут быть изготовлены на предприятии, ближайшем к месту реализации проекта.

Можно ли использовать алюминиевую опалубку для изогнутых стен или конструкций нестандартной геометрии?

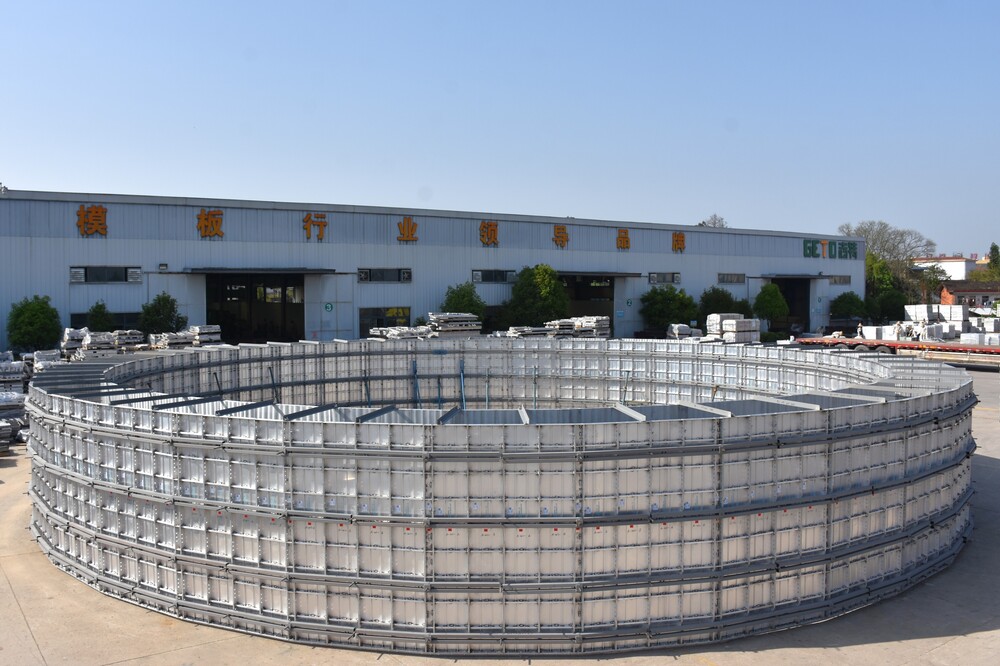

Стандартная алюминиевая опалубочная система GETO предназначена в первую очередь для прямых стен, колонн и плит правильной геометрии. Для изогнутых стен или конструкций сложной формы система может быть адаптирована с помощью изготовленных на заказ панелей. Проектная группа работает в соответствии со спецификациями проекта, чтобы разработать панели, соответствующие требуемой кривизне, используя программное обеспечение для 3D-проектирования для проверки соответствия и структурной целостности индивидуальной конфигурации. Для проектов, где лишь небольшая часть конструкции включает в себя изогнутые элементы, алюминиевая система может быть объединена с деревянной опалубкой в этих конкретных областях, что позволяет большей части проекта воспользоваться преимуществами алюминиевой системы, одновременно учитывая особые требования за счет дополнительной древесины.

Какой объем обучения необходим рабочим для использования системы алюминиевой опалубки?

Одним из преимуществ системы GETO является относительно короткий период обучения для монтажных бригад. Модульная конструкция и система управления QR-кодами позволяют рабочим определять правильное положение каждой панели по строительным чертежам. После надлежащего обучения типичная монтажная бригада может освоить процесс сборки за один-два цикла возведения первого этажа. Это значительно короче, чем период обучения, связанный с деревянной опалубкой, для эффективной и точной установки которой часто требуются квалифицированные плотники с многолетним опытом. Система GETO включает в себя техническое сопровождение на месте во время первоначальной установки, помогая монтажной бригаде ознакомиться с процедурами и ответить на любые вопросы, возникающие во время заливки первого этажа.

Какое техническое обслуживание необходимо для достижения 200-300 циклов использования?

Для достижения полного потенциала повторного использования алюминиевой опалубочной системы требуется программа регулярного технического обслуживания и бережного обращения. После каждого использования панели следует очищать от остатков бетона, которые могут накапливаться на поверхности. Нанесение разделительного состава перед каждой заливкой предотвращает прилипание бетона к алюминию, облегчая чистую зачистку и сохраняя качество поверхности. Поврежденные или изношенные компоненты, такие как соединители или элементы крепления, следует своевременно заменять, чтобы предотвратить их влияние на производительность системы. При надлежащем техническом обслуживании панели могут выдерживать от двухсот до трехсот циклов, и во многих случаях система продолжает хорошо работать и после этого. Компания GETO предоставляет рекомендации по техническому обслуживанию в рамках своего послепродажного обслуживания, помогая клиентам максимально продлить срок службы своих инвестиций.

Подходит ли алюминиевая опалубка для холодной погоды или экстремальных климатических условий?

Алюминиевый сплав 6061-T6, используемый в системах GETO, демонстрирует хорошие характеристики в широком диапазоне температур. Материал сохраняет свои механические свойства в холодных условиях, а стабильность размеров панелей не нарушается колебаниями температуры, которые могли бы вызвать значительную деформацию древесины. В холодную погоду следует соблюдать те же меры предосторожности, что и при работе с любой опалубочной системой, включая использование соответствующих методов твердения для защиты бетона от замерзания. Легкий вес алюминиевых панелей также является преимуществом в холодных условиях, поскольку уменьшенный вес облегчает работу рабочих в тяжелой защитной одежде. Для проектов в условиях экстремальной жары с алюминиевыми панелями следует обращаться так же, как и с любой опалубочной системой, уделяя внимание условиям твердения бетона, чтобы предотвратить быструю потерю влаги.

Какова стоимость лома алюминиевой опалубки по окончании срока ее службы?

Алюминиевый материал, используемый в опалубочных панелях, обладает высокой ценностью как перерабатываемый товар. По окончании срока службы системы, после сотен циклов эксплуатации, панели могут быть проданы предприятиям по переработке металла. Стоимость лома алюминия определяется рыночными ценами, которые колеблются, но обычно она позволяет возместить значительную часть первоначальной стоимости материала. Эта остаточная стоимость уникальна среди опалубочных материалов. Деревянная опалубка имеет незначительную стоимость лома и часто влечет за собой затраты на утилизацию. Стальная опалубка также имеет некоторую стоимость лома, но из-за веса стали транспортировка на предприятия по переработке обходится дороже. Высокая стоимость лома алюминия в сочетании с его длительным сроком службы значительно повышает экономическую целесообразность использования алюминиевых опалубочных систем.

Каким образом система GETO способствует достижению целей устойчивого развития в строительстве?

Устойчивое развитие в строительстве включает в себя эффективность использования материалов, сокращение отходов и ответственное использование ресурсов. Система алюминиевой опалубки GETO способствует достижению целей устойчивого развития несколькими способами. Высокая степень повторного использования (от двухсот до трехсот циклов) означает, что одного комплекта панелей достаточно для всего высотного проекта, что исключает отходы, образующиеся при повторной покупке и утилизации деревянной опалубки. Отсутствие штукатурки снижает потребление цемента и песка — материалов, оказывающих значительное воздействие на окружающую среду. По окончании срока службы алюминиевые панели полностью пригодны для вторичной переработки, а материал возвращается в цепочку поставок для использования в новых продуктах. Эти качества делают алюминиевую опалубку выбором, соответствующим растущему акценту на устойчивые методы строительства.

Краткое содержание: Как алюминиевая опалубка повышает общую рентабельность инвестиций в строительство.

Решение о внедрении алюминиевой опалубки — это не просто технический выбор; это инвестиционное решение, имеющее последствия для стоимости, сроков и качества проекта. Алюминиевая опалубка GETO предлагает сочетание характеристик, которые напрямую способствуют положительной окупаемости инвестиций в проектах, где она используется.

Экономические преимущества многогранны. Высокая степень повторного использования (от двухсот до трехсот циклов) позволяет амортизировать первоначальные инвестиции за счет большого количества заливок, снижая стоимость опалубки за одно использование до уровня, недостижимого для деревянных систем. Сокращение трудозатрат, с экономией примерно в тридцать пять процентов по сравнению с деревянными системами, снижает одну из крупнейших переменных статей расходов в строительстве. Отказ от штукатурки экономит трудозатраты и материалы, связанные с отделкой стен и потолков. Снижение зависимости от подъемного оборудования уменьшает арендные расходы и высвобождает крановые мощности для других задач.

Преимущества, связанные с соблюдением сроков, не менее значительны. Возможность завершить заливку пола за три-пять дней ускоряет сроки строительства, снижает затраты на финансирование и позволяет раньше заселить или продать готовое здание. Преимущества в качестве, включая бетонные поверхности без штукатурки, повышают рыночную привлекательность готового продукта и снижают риск дефектов, которые могут привести к дорогостоящему ремонту или спорам.

Система GETO дополнительно усилена цифровой и сервисной инфраструктурой, которая её поддерживает. Программное обеспечение для промышленного 3D-проектирования и система управления QR-кодами снижают риск ошибок при монтаже, а модель полного цикла обслуживания гарантирует доступность технической поддержки при необходимости. Сочетание этих факторов делает алюминиевую опалубочную систему GETO решением для проектов, где эффективность, качество и контроль затрат имеют первостепенное значение. Для подрядчиков и застройщиков, стремящихся улучшить результаты строительства, внедрение хорошо спроектированной алюминиевой опалубочной системы представляет собой проверенный путь к повышению эффективности проекта. Чтобы ознакомиться с полным спектром возможностей и вариантов применения, посетите страницу продукта «Алюминиевая опалубочная система GETO».
