В современном строительстве, особенно для таких сооружений, как станции метро и внешние стены подвалов , достижение высоких стандартов гидроизоляции имеет решающее значение. Традиционные методы строительства часто полагаются на системы стяжек для усиления опалубки , но они не подходят для проектов, где гидроизоляция имеет первостепенное значение, поскольку стяжки могут создавать потенциальные точки протечки. Для решения этой проблемы появились системы односторонних каркасов стен как специализированное решение для бетонных конструкций , где может поддерживаться только одна сторона опалубки . В этой статье рассматриваются два основных типа систем односторонних каркасов стен — тип треугольной фермы и тип алюминиевой балки — разработанные GETO , с акцентом на их конструкцию, монтаж , методы эксплуатации и преимущества.
Обзор систем односторонних каркасных стен
Системы одностороннего каркаса стен предназначены для бетонирования строительных конструкций с высокими требованиями к гидроизоляции , таких как железнодорожные вокзалы и наружные стены подвалов , где применение анкерных систем нецелесообразно. Эти системы позволяют производить бетонирование с помощью односторонней опалубки , опирающейся на прочные каркасы , выдерживающие давление влажного бетона без ущерба для целостности конструкции и гидроизоляции . Эти системы подходят для конструкций высотой заливки до 7,5 метров .
Ключевые особенности
- Назначение : подходит для конструкций, в которых невозможно использовать стяжки из-за требований гидроизоляции .
- Применение : Идеально подходит для станций метро , наружных стен подвалов и подобных конструкций.
- Ограничение по высоте : Применимо для высот литья ≤ 7,5 метров .
- Типы : существуют две основные конфигурации: тип треугольной фермы и тип алюминиевой балки, каждая из которых имеет различные методы строительства и эксплуатации .
Треугольный ферменный каркас с односторонними стенами
Односторонний каркас с треугольными фермами — это традиционный подход, использующий прочную треугольную ферменную конструкцию для поддержки опалубки . Эта система универсальна и допускает различные способы перемещения и оборота в зависимости от условий на площадке и наличия доступной техники .
Характеристики
- Мобильность : Каркас можно перемещать и переворачивать несколькими способами, включая:
- Башенный кран : для подъема и позиционирования ферменной конструкции .
- Мобильный кран : подходит для площадок, где есть доступ к мобильному подъемному оборудованию .
- Manpower Push : ручное перемещение для операций небольшого масштаба или на ограниченных площадках.
- Перевозка грузовым транспортом : для эффективной транспортировки по крупным строительным площадкам .
- Применимость : Выбор метода перемещения зависит от имеющейся техники и конкретных условий на месте , обеспечивая гибкость в различных строительных условиях .
Процесс установки

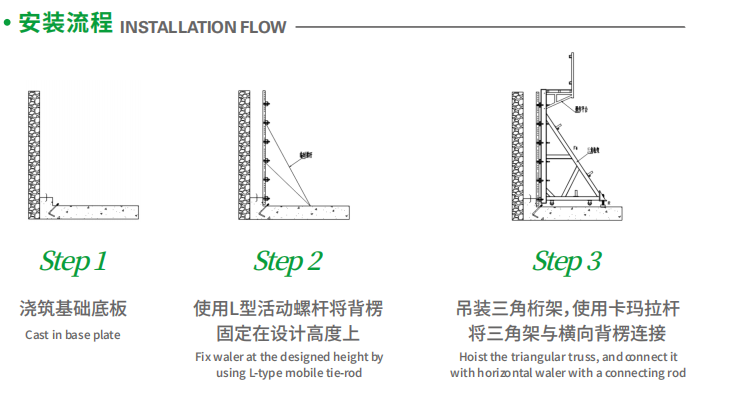

Процесс монтажа каркаса типа треугольной фермы включает в себя следующие этапы:
- Отлейте основание плиты : залейте основание плиты, чтобы обеспечить устойчивую платформу для каркаса .
- Закрепите ригель на проектной высоте : используйте мобильные стяжки типа L для фиксации ригеля (горизонтальной опорной балки) на заданной высоте, обеспечивая соответствие проектным спецификациям .
- Подъем и соединение треугольной фермы : Поднимите треугольную ферму на место с помощью крана и соедините ее с горизонтальной балкой с помощью соединительной штанги . Это обеспечит ферме достаточную поддержку давления бетона .
Эксплуатационные соображения
- Контроль скорости заливки : Чтобы предотвратить выпячивание опалубки , необходимо тщательно контролировать скорость заливки бетона .
- Послойная и симметричная заливка : GETO рекомендует производить заливку послойно и симметрично для поддержания устойчивости опалубки и повышения качества бетонной отделки . Такой подход помогает зафиксировать положение каркаса и минимизирует смещения во время заливки .
- Устранение газов : многослойное литье способствует высвобождению захваченных в бетоне газов , снижая вероятность появления дефектов поверхности, таких как ячеистость .

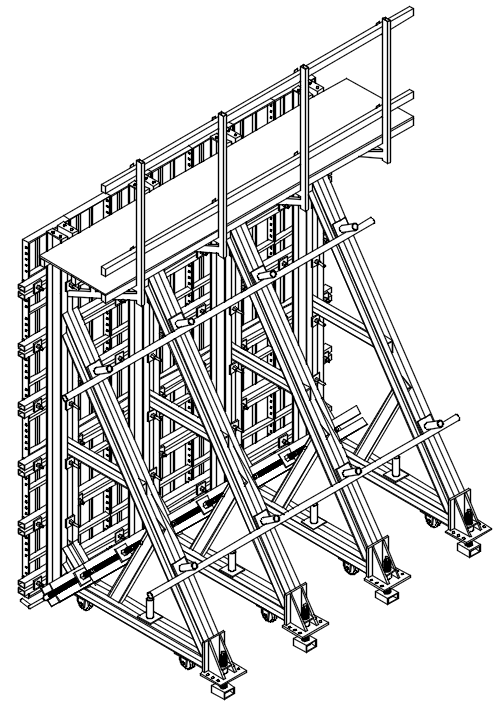

Каркас односторонней стены из алюминиевой балки
Осознавая потребность в более лёгком и эффективном решении, компания GETO разработала одностороннюю каркасную конструкцию из алюминиевых балок . Эта система отвечает современным требованиям строительства к высокой оборачиваемости , удобству эксплуатации и соблюдению экологических тенденций .
Разработка и дизайн
Разработка компанией GETO каркаса типа «Алюминиевая балка» включала:
- Анализ рынка : тщательное исследование динамики рынка и предпочтений клиентов .
- Учет затрат : балансировка всех затрат , включая материалы и рабочую силу .
- Скорость оборота : проектирование с учетом высокой возможности повторного использования для максимальной эффективности .
- Удобство эксплуатации : упрощение процессов монтажа и демонтажа .
- Универсальность применения : обеспечение адаптируемости к различным сценариям строительства .
Результатом является легкая система , которая уменьшает вес материала , сохраняя при этом структурную целостность , что делает ее более простой в обращении и более экологически устойчивой .
Процесс установки
Процесс монтажа каркаса типа «Алюминиевая балка» включает в себя следующие этапы:
- Отлейте основание фундамента и вставьте анкерные болты : залейте основание фундамента и вставьте анкерные болты в указанные места, чтобы закрепить каркас .

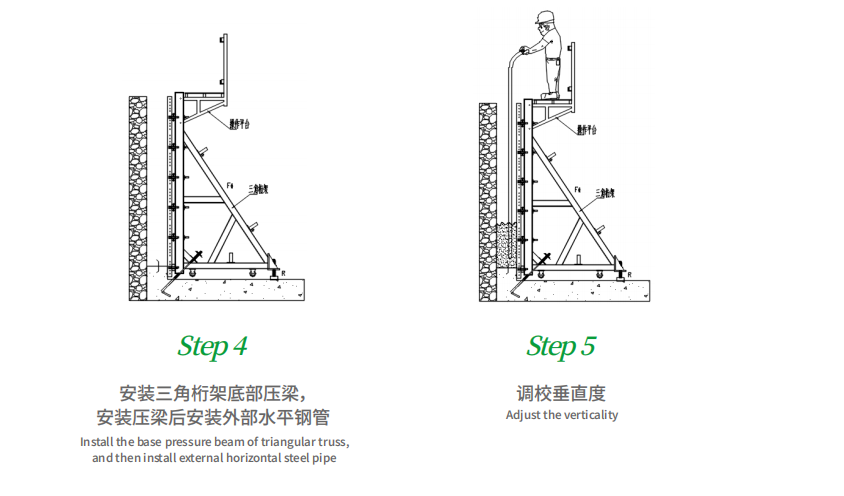

- Установка стеновой панели и алюминиевой балки : перед установкой нанесите на стеновую панель разделительный состав для облегчения последующего демонтажа . Временно закрепите каркас стальными трубами во время установки для обеспечения устойчивости .
- Установите соединительные компоненты и базовую горизонтальную балку : прикрепите соединители между главной балкой и горизонтальной балкой , а затем установите базовую горизонтальную балку .
- Установите горизонтальную балку и угловое стальное основание : закрепите горизонтальную балку и прикрепите угловое стальное основание к горизонтальной балке основания для дополнительной поддержки .
- Установите одиночные стойки и горизонтальные стержни : добавьте одиночные стойки и горизонтальные стержни, чтобы усилить каркас и противостоять давлению бетона .
- Отрегулируйте и залейте бетон : отрегулируйте каркас , чтобы обеспечить его прямолинейность , проверьте герметичность закладных компонентов и приступайте к заливке бетона .
Поток демонтажа
Процесс демонтажа также является систематическим для обеспечения эффективности и безопасности :
- Подготовьте инструменты : соберите необходимые инструменты , включая молоток , крюк , лом , гаечный ключ и строительные чертежи , чтобы облегчить демонтаж .
- Демонтаж после затвердевания бетона : подождите не менее 24 часов после заливки бетона , убедившись, что его прочность превысила 50% . Начните с удаления горизонтальных стержней , ослабления отдельных стоек , углового стального основания горизонтальной балки и, наконец, закладных деталей .
- Снимите соединительные болты и штифты : Демонтируйте соединительные болты и штифты каждого компонента , рассортировав их в соответствии с их классификационным кодом для повторного использования .
- Демонтаж стеновых панелей и переносных материалов : Демонтируйте стеновые панели и переносные материалы в соответствии с конкретными планами решений, разработанными для данного участка .
- Уход за бетоном : После демонтажа немедленно нанесите на бетон отвердитель . При зимнем строительстве обеспечьте надлежащую изоляцию , чтобы предотвратить образование трещин , которые могут привести к протечке воды .
Эксплуатационные соображения
Подобно треугольной ферме , каркас типа алюминиевой балки требует тщательного контроля скорости формования и послойной , симметричной заливки для предотвращения вздутия и обеспечения высокого качества бетонных поверхностей . Лёгкость алюминиевых балок упрощает обработку , снижает трудозатраты и повышает оборачиваемость .
Сравнительный анализ
Каркасы односторонних стеновых конструкций типа треугольной фермы и типа алюминиевой балки служат одной и той же цели, поддерживая одностороннюю опалубку для конструкций с высокой водонепроницаемостью, но они различаются по конструкции и применению :
- Вес и материал : Треугольная ферма использует более тяжёлые стальные компоненты , что делает её прочной , но менее портативной . Алюминиевая балка использует лёгкий алюминий , что повышает манёвренность и снижает воздействие на окружающую среду .
- Мобильность : конструкция треугольной фермы обеспечивает различные варианты перемещения ( башенный кран , мобильный кран , перемещение рабочей силой , перемещение грузовиком ), обеспечивая гибкость при различных условиях на площадке . Конструкция типа «алюминиевая балка» , хотя и не имеет явных указаний на мобильность , выигрывает за счет своего меньшего веса , что упрощает эксплуатацию .
- Сложность установки : алюминиевая балка имеет более детальный и структурированный процесс установки , что обусловлено её конструкцией, обеспечивающей удобство эксплуатации . Треугольная ферма имеет более простой процесс установки , но для её позиционирования требуется тяжёлое подъёмное оборудование .
- Устойчивость : алюминиевые балки соответствуют тенденциям в области зеленого строительства благодаря своей легкой конструкции и высокой скорости оборачиваемости , что позволяет сократить отходы материалов и потребление энергии .
Практические применения
Обе системы предназначены для конструкций высотой заливки до 7,5 метров , что делает их пригодными для:
- Станции метро : где подземные условия и гидроизоляция имеют решающее значение.
- Внешние стены подвала : требуется прочная опалубка для предотвращения проникновения воды .
- Другие конструкции с высокой водонепроницаемостью : такие как туннели или подпорные стенки , где использование стяжек нецелесообразно.
Выбор между двумя системами зависит от факторов, характерных для конкретного проекта , включая доступ к площадке , имеющееся оборудование , бюджетные ограничения и экологические соображения .
Преимущества систем односторонних каркасных стен
- Улучшенная гидроизоляция : исключая стяжки , эти системы предотвращают возникновение потенциальных точек протечек , обеспечивая целостность водонепроницаемых конструкций .
- Универсальность : обе системы подходят для различных вариантов строительства , при этом тип треугольной фермы обеспечивает гибкие возможности мобильности , а тип алюминиевой балки делает упор на легкую конструкцию .
- Высокая оборачиваемость : алюминиевый тип балки , в частности, предназначен для частого повторного использования , что сокращает затраты и отходы материала .
- Эффективность эксплуатации : Оптимизированные процессы монтажа и демонтажа минимизируют затраты труда и времени .
- Контроль качества : Методы послойной и симметричной заливки улучшают качество отделки бетона , уменьшая дефекты поверхности , такие как образование сот .
Проблемы и соображения
Хотя односторонние каркасные системы стен обладают значительными преимуществами, они также создают некоторые проблемы:
- Контроль скорости заливки : Неправильная скорость заливки может привести к вздутию опалубки , что требует тщательного контроля .
- Уход за бетоном : Уход после демонтажа , особенно зимой , имеет решающее значение для предотвращения трещин и обеспечения водонепроницаемости .
- Зависимость от оборудования : для строительства треугольных ферм часто требуются краны , которые могут быть недоступны на всех площадках .
- Сложность первоначальной установки : для обеспечения точности детального процесса установки алюминиевой балки может потребоваться квалифицированная рабочая сила .
Заключение
Системы каркасов с односторонними стенами , примером которых являются треугольные фермы и алюминиевые балки GETO , представляют собой значительный шаг вперед в строительных технологиях для конструкций с высокой водонепроницаемостью . Треугольные фермы обеспечивают прочность и гибкость в движении , что делает их пригодными для различных условий на площадке . В отличие от них, алюминиевые балки делают упор на легкую конструкцию , удобство эксплуатации и соответствие тенденциям зеленого строительства . Обе системы соответствуют строгим требованиям к водонепроницаемости , выдерживая высоту заливки до 7,5 метров и гарантируя высокое качество бетонной отделки за счет контролируемых методов заливки . Решая проблемы традиционных систем стяжек , эти каркасы обеспечивают эффективные , устойчивые и надежные решения для современных строительных проектов .
