Выбор системы армирования для проекта алюминиевой опалубки имеет далеко идущие последствия для качества строительства, скорости монтажа, трудозатрат и общей стоимости проекта. На рынке доминируют два основных подхода: система плоских стяжек и система стяжных стержней. Каждая из них имеет свои преимущества, которые делают ее более подходящей для конкретных условий проекта, конструктивных требований и региональной строительной практики. Понимание технических различий между этими системами имеет важное значение для принятия обоснованного решения о закупке.
Армирование алюминиевой опалубки делится на две категории в зависимости от метода крепления противоположных стеновых панелей во время заливки бетона. Система плоских стяжек основана на внутренних соединителях, проходящих через зазор между панелями в местах стыков, в то время как система стяжных стержней использует внешние стяжные стержни, которые проходят сквозь сами панели. Это принципиальное различие в подходах влияет на все: от качества получаемой бетонной поверхности до скорости монтажа и адаптивности системы к изменениям в проекте.

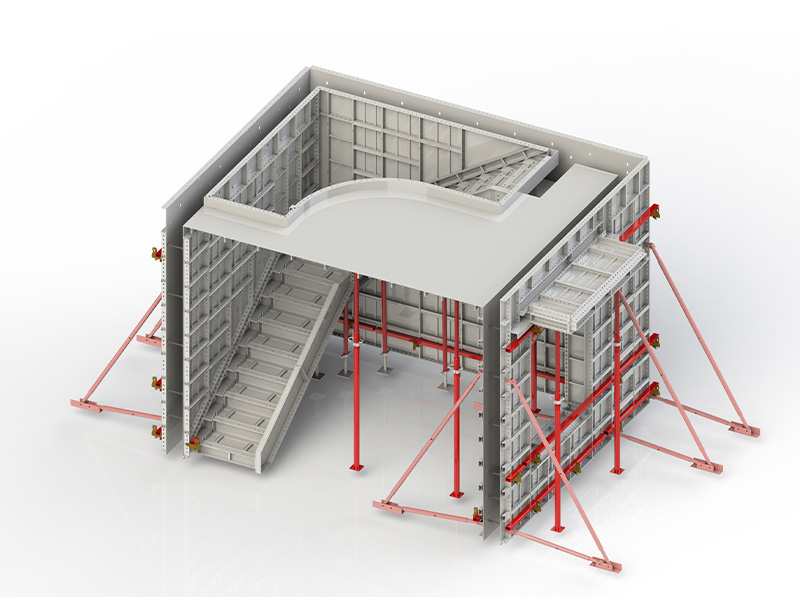

Понимание системы плоских стяжек
Система плоских стяжек, также известная как система стяжных элементов, использует плоские стальные стяжки, которые устанавливаются в местах стыков между соседними алюминиевыми панелями. Эти стяжки проходят через пазы, выточенные в ребрах панелей, и закрепляются штифтами, стягивая две стороны опалубки вместе, чтобы противостоять боковому давлению влажного бетона.
Сверление не требуется
Отличительной особенностью системы плоских анкеров является отсутствие сверления поверхностей панелей на месте установки. Анкеры располагаются в зазорах между панелями, а не проникают в алюминиевую поверхность. Такой подход имеет два важных следствия. Во-первых, сами панели остаются целыми, без отверстий, которые могли бы ослабить материал или стать точками износа после сотен циклов эксплуатации. Во-вторых, полученная бетонная поверхность не имеет отверстий, характерных для подхода с анкерными стержнями.
Точность измерения фиксированной толщины стенки
Каждая плоская анкерная стяжка имеет точно заданную длину, соответствующую требуемой толщине стенки. При установке стяжки фиксируют расстояние между двумя панелями в каждой точке. Это устраняет распространенный источник колебаний, встречающийся в системе анкерных стержней, где натяжение, создаваемое затягиванием гаек, может быть непостоянным в разных местах, что приводит к небольшим различиям в толщине стенки. Анкерные стяжки фиксированной длины обеспечивают равномерную толщину стенки по всей конструкции.
Чистая поверхность
После затвердевания бетона и снятия опалубки плоские анкерные стяжки остаются в бетоне, их концы слегка выступают над поверхностью. Эти концы просто отламываются, не оставляя отверстий, которые нужно заделывать. Эта особенность особенно ценна для наружных стен, где отсутствие отверстий снижает риск проникновения воды, а также время и затраты, связанные с заделкой отверстий.

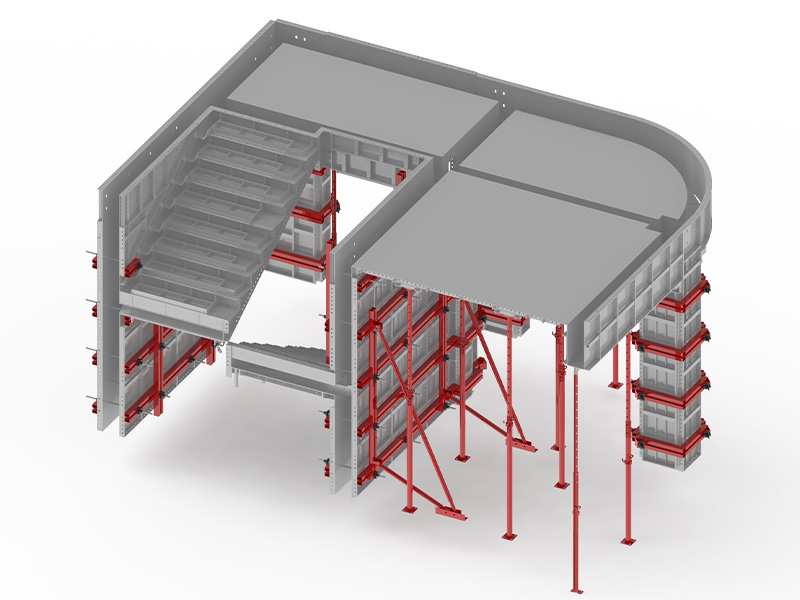

Понимание системы рулевых тяг
Система стяжных стержней использует внешние стяжные стержни, проходящие через отверстия, просверленные в алюминиевых панелях. Гайки затягиваются на стержнях, чтобы стянуть две стороны опалубки вместе, при этом стержни передают усилие через толщину стены.
Высокая прочность на разрыв
Системы стяжных стержней способны выдерживать значительные нагрузки. Сами стержни могут быть изготовлены из материалов с высокой прочностью на растяжение, а система может быть сконфигурирована с несколькими рядами стяжек для сопротивления боковому давлению бетона в толстых стенах или сложных конструктивных решениях. Эта прочность является ключевым преимуществом при работе с конструкциями, толщина стен которых превышает стандартную толщину стен жилых домов.
Регулируемое натяжение
Затягивание гаек на стяжных болтах позволяет активно регулировать натяжение опалубки. Эта регулировка может использоваться для компенсации незначительных отклонений в выравнивании панелей и для контроля уплотнения бетона. Однако зависимость от ручного затягивания вносит потенциальный источник изменчивости, поскольку степень натяжения, прикладываемая разными рабочими, может быть непостоянной.
Сравнительный анализ: ключевые различия
В приведенной ниже таблице обобщены основные различия между двумя системами армирования:
Параметр | Система плоских стяжек | Система рулевых тяг |
Проникновение панелей | Сверление не требуется; стяжки располагаются между панелями. | В панелях просверлены отверстия для стяжных тяг. |
Отделка поверхности | Нет отверстий, которые нужно заделывать; более чистая поверхность; меньший риск протечек. | Требуется заделать отверстия от стяжных тяг. |
Контроль толщины стенки | Фиксированная длина стяжки обеспечивает постоянную толщину. | Натяжение изменяется при ручной затяжке; возможны колебания. |
Монтажные принадлежности | Меньше комплектующих; более простая сборка. | Дополнительные аксессуары, включая гайки, шайбы и втулки. |
Лучшее приложение | Стандартные жилые стены; высотные здания | Толстые стены, конструкции, способные выдерживать большие нагрузки, и проекты, требующие регулируемой прочности анкерных креплений. |
Конфигурация резервного копирования | Обычно 2-3 отдельные квадратные трубки | 5-6 двойных каналов обратной стороны |
Требования к рабочей силе | Простой процесс установки с минимальным количеством компонентов. | Требуется установка и регулировка рулевых тяг и комплектующих. |
Рекомендации по выбору системы
Выбор между системами плоских и стержневых стяжек должен основываться на специфических характеристиках проекта. В следующем анализе рассматриваются факторы, влияющие на это решение.
Вопросы, касающиеся толщины стенки.
Для стандартных жилых и высотных зданий, где толщина стен не превышает 400 мм, система плоских анкеров обеспечивает достаточную прочность, а также преимущества более чистой поверхности и более быстрого монтажа. Анкеры фиксированной длины гарантируют постоянство толщины стен, а отсутствие отверстий для заделки сокращает как время работы, так и риск протечек воды.
Для конструкций, требующих толщины стен более 400 мм, система стяжных стержней, как правило, является более подходящим выбором. Дополнительная прочность на растяжение, обеспечиваемая системой стержней, необходима для сопротивления большему боковому давлению, создаваемому более толстыми бетонными секциями. Попытка использования системы плоских стяжных стержней в таких условиях может привести к деформации опалубки и ухудшению качества бетона.
Тип и местоположение проекта
Система плоских стяжек особенно хорошо подходит для высотного жилищного строительства, таунхаусов и коттеджных поселков, где повторяющаяся планировка этажей и стандартизированные конструкции стен позволяют в полной мере реализовать преимущества системы с точки зрения эффективности. Сокращение количества монтажных принадлежностей и сокращение времени цикла позволяют ускорить циклы возведения этажей, обеспечивая выполнение примерно 3–5 дней на один этаж в рамках эффективных проектов.
Система стяжных стержней широко используется в железобетонных конструкциях, включая жилые дома, высотные здания и несущие стены. Благодаря отработанным строительным практикам и опытным рабочим на многих рынках, она остается распространенным решением для опалубки. Система плоских стяжных стержней обеспечивает более простой процесс монтажа и легче осваивается рабочими, что делает ее все более популярной на рынках, где требуется эффективная работа с опалубкой. Регулируемость системы стяжных стержней обеспечивает гибкость, недоступную системе плоских стяжных стержней фиксированной длины. Подход с использованием стяжных стержней также часто применяется в проектах, связанных с несущими стенами или сложными конструктивными решениями.
Требования к качеству и отделке поверхности.
Когда приоритетом является высокое качество бетонной поверхности, особенно для наружных стен, где существует проблема проникновения воды, система плоских анкерных стяжек предлагает явные преимущества. Отсутствие отверстий для анкерных стержней исключает необходимость заделки трещин и снижает риск протечек в течение всего срока службы здания. Фиксированная длина анкерной стяжки также обеспечивает постоянную толщину стены, способствуя лучшей вертикальности и ровности.
Система стяжных стержней позволяет добиться превосходного качества поверхности, но требует тщательного заделки отверстий после демонтажа. Отверстия необходимо правильно заделать, чтобы предотвратить проникновение воды, что увеличивает трудозатраты и требования к контролю качества. В случаях, когда бетонная поверхность будет покрыта облицовкой или другими отделочными материалами, внешний вид заделанных отверстий может не вызывать опасений.
Эффективность монтажа и трудозатраты
Процесс установки обеих систем отражает их принципиальные конструктивные различия. Понимание этих различий имеет важное значение для планирования распределения рабочей силы и составления графика проекта.
Процесс сборки
Система плоских стяжек предполагает размещение стяжек в зазорах между панелями с последующей фиксацией штифтами. Система крепления обычно состоит из одинарных квадратных труб, которые легче и удобнее в обращении, чем двойные профили, используемые в системах стяжных стержней. Такая простота сокращает общее время сборки и позволяет рабочим быстрее освоить систему.
Система стяжных тяг включает в себя больше компонентов и больше этапов сборки. Стяжные тяги необходимо вставить через отверстия в панелях, установить шайбы и гайки, а затем затянуть гайки с необходимым натяжением. Более тяжелые опорные компоненты требуют больших усилий при обращении, а большее количество компонентов увеличивает вероятность отсутствия деталей или ошибок при сборке.
Удаление и перенос
Процесс демонтажа также выгоден при использовании системы плоских стяжек. После затвердевания бетона панели может снять один человек, просто отломив выступающие концы стяжек. Система стяжных стержней требует снятия гаек, шайб и стержней, а затем извлечения пластиковых втулок, защищающих стержни от бетона. Этот процесс более трудоемкий и часто требует работы нескольких человек.
Меньший вес плоских анкерных элементов также облегчает перенос опалубки на следующий этаж. Там, где компоненты системы анкерных стержней тяжелее и громоздче, плоские анкерные элементы легче перемещать рабочим на строительной площадке, что снижает потребность в подъемном оборудовании и ускоряет рабочий цикл.
Технические характеристики и стандарты материалов
Система алюминиевой опалубки GETO, доступная как в варианте с плоскими, так и с поперечными стяжками, изготавливается в соответствии с установленными промышленными стандартами. Панели производятся из алюминиевого сплава 6061-T6, толщина панели составляет 4 мм, а высота рамы — от 63,5 до 65 мм. Средний вес панели составляет приблизительно 25 килограммов на квадратный метр, что обеспечивает баланс между прочностью и удобством в обращении.
В системе плоских анкеров используются высокопрочные стальные анкеры толщиной обычно 2-3 мм, способные выдерживать растягивающие нагрузки, превышающие 28 кН на один анкер. В системе анкерных стержней используются стержни, способные выдерживать растяжение, характерное для более толстых стен и более сложных конструктивных условий. Обе системы разработаны для достижения стандартов ровности и вертикальности, необходимых для бетонных поверхностей без штукатурки.
Заключение: Соответствие системы требованиям проекта.
Выбор между системами армирования с плоскими и стержневыми анкерами должен осуществляться с четким пониманием конструктивных и эксплуатационных требований проекта. Система с плоскими анкерами предлагает преимущества в скорости монтажа, эффективности труда и качестве поверхности для стандартных жилых и высотных зданий с толщиной стен до 400 мм. Чистая поверхность и сниженный риск проникновения воды делают ее отличным выбором для наружных стен.
Система стяжных стержней обеспечивает прочность и регулируемость, необходимые для более толстых стен и более сложных конструктивных решений. Хотя она требует больше компонентов и трудозатрат при монтаже, она обеспечивает гибкость, которая может быть ценной при реконструкции или в случаях, когда конструктивные условия изменяются.
Система алюминиевой опалубки GETO доступна в двух конфигурациях, что позволяет руководителям проектов выбирать наиболее подходящий способ усиления в соответствии со спецификациями проекта. Для проектов, где качество поверхности и скорость монтажа являются первостепенными задачами, система плоских стяжек предлагает проверенное решение. Для проектов, требующих прочности стяжных стержней для стен толщиной более 400 мм, система стяжных стержней обеспечивает необходимую производительность. Понимание этих различий гарантирует, что выбранная система опалубки в полной мере будет способствовать достижению целей проекта в области эффективности и качества.
