Введение: Строительные проблемы сверхвысотных зданий
Строительство вверх представляет собой фундаментальный парадокс. По мере того, как сооружения поднимаются все выше в небо, требования к временным опорным системам экспоненциально возрастают. Традиционные подходы к использованию строительных лесов требуют многократной сборки и разборки на каждом этаже, что отнимает ценное время, трудозатраты и материалы, а также подвергает рабочих повышенному риску падения на большой высоте.
Строительная отрасль давно осознала эти проблемы. Традиционные методы установки строительных лесов заставляют проектные бригады повторять цикл: возведение, использование, демонтаж, перемещение наверх, повторная установка. Каждый цикл создает новые угрозы безопасности, логистические узкие места и увеличивает сроки реализации проекта. Для сверхвысотных зданий высотой более 200 метров такой подход становится не только неэффективным, но и практически нецелесообразным с операционной точки зрения.

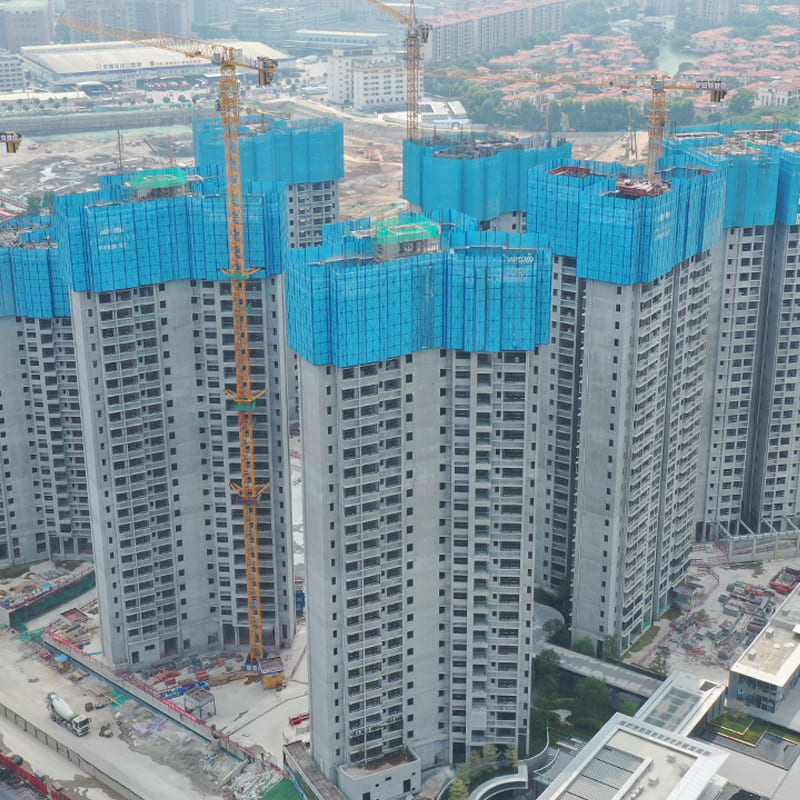

Самоподъемная платформа стала решением этих застарелых проблем. В отличие от традиционных систем, которые необходимо перестраивать на каждом этаже, самоподъемная платформа крепится непосредственно к конструкции здания и автоматически поднимается по мере продвижения строительства. Это оборудование движется синхронно со зданием, обеспечивая стабильную, замкнутую рабочую среду от уровня земли до последнего этажа.
К 2026 году самоподъемные платформы стали стандартным оборудованием на крупных высотных проектах по всему миру. Эта технология превратилась из инновационной альтернативы в отраслевое требование, обусловленное убедительными экономическими соображениями: проекты, использующие эти системы, могут снизить затраты на строительство на 30–50%, одновременно значительно повысив уровень безопасности.
Что такое самоподъемная платформа? Определение и принцип работы.
Понимание принципа работы самоподъемной платформы начинается с ее основного принципа: система использует собственное подъемное оборудование для перемещения вверх или вниз вдоль конструкции здания, поддерживая темп основных строительных работ.
Основные принципы
Самоподъемная платформа работает с помощью простого, но сложного механизма. Система крепится к уже отделанным этажам здания с помощью опорных кронштейнов. Для перемещения на следующий уровень гидравлические цилиндры или электрические лебедки поднимают всю платформу по направляющим рельсам. После достижения нового положения платформа фиксируется на месте, и строительство продолжается.
В течение этого переходного периода платформа остается полностью работоспособной. Рабочим не нужно демонтировать и заново собирать рабочие зоны. Постоянная доступность рабочих платформ исключает простои, неизбежные при использовании традиционных методов установки строительных лесов.
Ключевые параметры
Самоподъемные платформы GETO сертифицированы для стандартной высоты этажей до 5,3 метров, что делает их подходящими для большинства жилых и коммерческих высотных зданий. Система не ограничена высотой здания — механизм подъема одинаково хорошо работает как на 20-м, так и на 80-м этаже.
Конструкция платформы позволяет адаптировать ее к различным геометрическим формам зданий. Для проектов с изменяющейся планировкой или состоянием фасада модульная природа системы позволяет вносить корректировки без существенной переработки проекта.
Сравнение с традиционными строительными лесами
Принципиальное различие заключается в подходе, основанном на жизненном цикле. Традиционные строительные леса необходимо устанавливать, использовать, демонтировать и устанавливать заново на каждом уровне. Этот цикл повторяется десятки или даже сотни раз в течение проекта, при этом каждая итерация требует трудозатрат и материалов.
Самоподнимающаяся платформа работает по принципу «одна сборка, полный цикл использования». После установки на уровне земли платформа поднимается вместе со зданием до тех пор, пока конструкция не достигнет своей конечной высоты. Такая единая сборка исключает накопительные потери, связанные с многократными операциями по установке и демонтажу.
Экономия трудозатрат существенна. Для установки традиционных строительных лесов на каждом новом уровне может потребоваться целая бригада в течение нескольких дней. Самоподъемная платформа перемещает всю рабочую платформу за несколько часов с минимальным участием человека.
Подробный анализ: Пять основных систем самоподъемных платформ GETO
Эффективность самоподъемной платформы зависит от интеграции пяти взаимосвязанных систем. Каждая система играет свою особую роль, и их скоординированная работа обеспечивает безопасное и эффективное восхождение.
Силовой блок: Подъемная система
Подъемная система служит двигателем платформы. Обычно она включает в себя электрические лебедки, направляющие рельсы, а также верхние и нижние кронштейны подвески. В гидравлических конфигурациях система использует цилиндры для привода подъемных кронштейнов вдоль направляющих рельсов.
Подъемный механизм определяет скорость и надежность платформы. Системы GETO разработаны для плавного, синхронизированного вертикального перемещения, минимизируя внезапные толчки, которые могут повлиять на безопасность рабочих или устойчивость оборудования. Грузоподъемность должна обеспечивать перемещение не только самой платформы, но и любых материалов или оборудования, хранящихся на рабочих площадках во время подъема.
Основа безопасности: Рамная система

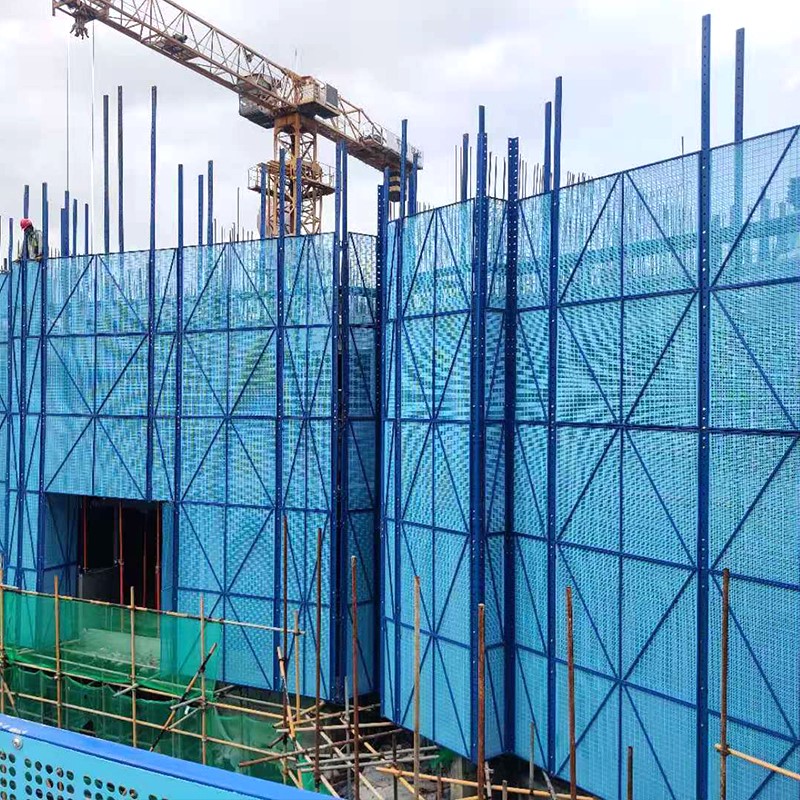

Каркасная система включает в себя конструктивные элементы, создающие фактическое рабочее пространство: пешеходные дорожки, защитные экраны и стальные фермы. Эта система обеспечивает физическую платформу, на которой рабочие стоят, передвигаются и выполняют свои задачи.
Каркасная система GETO представляет собой цельностальную конструкцию с полностью закрытым защитным экраном. Такая конструкция выполняет несколько функций: предотвращает падения с высоты, не дает обломкам падать на нижние уровни и обеспечивает защиту рабочих от непогоды.
Закрытая рабочая среда представляет собой значительное улучшение по сравнению с открытыми строительными лесами. Рабочие могут выполнять задачи, не беспокоясь постоянно о сохранении равновесия или падении инструментов. Экраны также уменьшают визуальное воздействие строительных работ на окружающую территорию.
Траектория нагрузки: Подключенная система поддержки
Прикрепленная опорная система соединяет платформу непосредственно с готовой конструкцией здания. Эта система должна безопасно передавать все нагрузки с платформы и ее содержимого внутрь здания.
Система поддержки включает в себя несколько критически важных с точки зрения безопасности элементов. Устройства защиты от падения предотвращают неожиданное опускание платформы в случае отказа подъемного механизма. Механизмы защиты от опрокидывания обеспечивают устойчивость даже при неравномерной нагрузке. Система также включает в себя несущие опоры, которые передают вес платформы на конструкцию здания во время работы, снижая нагрузку на подъемный механизм.
Интеллектуальный мозг: система управления
Система управления превращает механическое устройство в интеллектуальный строительный инструмент. Современные самоподъемные платформы интегрируют датчики, блоки управления и возможности дистанционного управления.
Системы управления GETO включают в себя мониторинг нагрузки, который оповещает операторов о приближении к пределам безопасности. Функция дистанционного управления позволяет операторам управлять процессом подъема из безопасного положения, сохраняя при этом контроль над всей операцией.
Интеграция множества датчиков обеспечивает синхронизированную работу различных секций платформы. При подъеме платформы все точки перемещаются синхронно, предотвращая скручивание или заклинивание, которые могут повредить оборудование или создать опасность для рабочих.
Резервная система безопасности: система молниезащиты
Строительство высотных зданий сопряжено с особыми рисками ударов молнии. Металлические конструкции, возвышающиеся на сотни метров над землей, представляют собой привлекательный путь для молнии. Система молниезащиты безопасно отводит любой электрический разряд в землю, защищая рабочих и оборудование.
Эта система обычно включает в себя проводящие пути, соединяющие платформу с системой заземления здания. Регулярные проверки гарантируют, что эти пути остаются целыми и работоспособными на протяжении всего периода строительства.
Почему самоподнимающиеся платформы — это выбор разработчиков в первую очередь
Экономическое обоснование использования самоподъемных платформ основано на ощутимых, измеримых преимуществах, влияющих на стоимость проекта, сроки и риски.
Значительные экономические выгоды
Экономическая целесообразность самоподъемных платформ весьма привлекательна. Данные проекта показывают, что затраты на строительство могут быть снижены на 30–50% по сравнению с традиционными методами использования строительных лесов.
Экономия достигается за счет нескольких источников. Сокращение трудозатрат обеспечивается за счет использования единой системы сборки, исключающей повторные работы по установке и демонтажу. После установки платформа перемещается между этажами с минимальным ручным вмешательством. Экономия материалов достигается за счет того, что традиционные строительные леса требуют значительного количества труб, соединителей и досок, которые многократно используются, что приводит к износу и повреждению. Самоподъемные платформы остаются практически целыми на протяжении всего проекта, что снижает потребление материалов. Сокращение сроков выполнения работ за счет более быстрого цикла переездов напрямую приводит к сокращению общей продолжительности проекта. Для застройщиков более раннее завершение означает более раннее получение прибыли и снижение затрат на финансирование.
Превосходные показатели безопасности
Безопасность является важнейшим преимуществом самоподъемных платформ. Цельностальная конструкция с полной защитой по всему периметру создает замкнутое рабочее пространство, которое коренным образом меняет профиль рисков при строительстве высотных зданий.
Встроенные системы безопасности включают в себя предотвращение падений благодаря закрытым платформам, которые устраняют открытые края, характерные для традиционных строительных лесов; защиту от падения благодаря полностью закрытым экранам, которые предотвращают падение инструментов или материалов на нижний уровень, защищая рабочих внизу и людей, находящихся рядом с объектом; а также устойчивость за счет множества точек крепления к конструкции здания, обеспечивающих резервирование. Если одна из точек крепления выходит из строя, остальные сохраняют целостность платформы.
Экологические преимущества
Строительная отрасль сталкивается с растущим давлением в плане снижения воздействия на окружающую среду. Самоподъемные платформы предлагают более экологичный подход к высотному строительству. Сокращение расхода материалов достигается за счет цельной конструкции, требующей меньшего количества материалов в целом и исключающей отходы, связанные с многократной установкой и демонтажем. Снижение энергопотребления обусловлено уменьшением необходимости в работе крана и эффективным механизмом подъема, что снижает потребление энергии на строительной площадке. Меньше нарушений на строительной площадке, поскольку платформа перемещается вместе со зданием, что значительно уменьшает количество мусора на уровне земли. Хранение и обработка материалов становятся более организованными, что создает более чистую и эффективную рабочую площадку.
Улучшенное изображение сайта
Чистая и организованная строительная площадка отражает профессионализм и компетентность. Самоподъемные платформы способствуют этому восприятию несколькими способами. Сокращение места для хранения материалов означает, что большая часть строительных лесов остается на самой платформе, а не на земле, освобождая пространство для других видов работ и уменьшая визуальный беспорядок. Закрытые рабочие зоны скрывают от глаз общественности наиболее заметные элементы строительства. Единый внешний вид платформы по мере ее подъема создает образ контроля и качества.
Глубокая интеграция цифровизации и интеллектуального строительства
Цифровая трансформация в строительной отрасли распространяется и на подъемные платформы. Компания GETO разработала набор цифровых инструментов, которые улучшают планирование, управление и эксплуатацию самоподъемных систем.
3D-проектирование и визуализация
Программное обеспечение GETO для промышленного 3D-проектирования позволяет создавать детальные виртуальные модели альпинистских платформ до начала каких-либо физических работ. Такой подход позволяет проектным группам планировать размещение компонентов, точно определяя, какие компоненты необходимы и где они должны располагаться. Это помогает выявлять коллизии, поскольку потенциальные конфликты между альпинистской платформой и элементами здания обнаруживаются и разрешаются в цифровой модели, избегая дорогостоящих доработок на строительной площадке. Кроме того, это координирует логистику, создавая списки материалов и планы упаковки на основе последовательности строительства, обеспечивая доставку компонентов на площадку в правильном порядке.
Управление материалами с помощью QR-кодов
QR-коды, размещенные на компонентах подъемной платформы, позволяют быстро идентифицировать и отслеживать материалы на объекте. Рабочие могут отсканировать код, чтобы подтвердить правильное положение компонента в последовательности сборки, любые особые требования к обращению или установке, а также историю эксплуатации и статус проверки компонента. Эта система снижает количество ошибок при сборке и ускоряет установку. Рабочие тратят меньше времени на поиск компонентов и проверку их размещения.
Возможность проведения инспекций с использованием виртуальной реальности.
Программное обеспечение GETO-VR позволяет проводить дистанционную инспекцию и приемку оборудования для подъемных платформ. Участники проекта могут проводить виртуальные осмотры платформы до ее доставки на объект. Преимущества включают в себя снижение транспортных расходов, поскольку инспекторы могут осматривать оборудование из своих офисов или домов, ускоренную приемку за счет устранения задержек в планировании, связанных с физическими посещениями объекта, и улучшенное ведение документации, поскольку виртуальная инспекция создает постоянную визуальную запись, к которой можно обращаться на протяжении всего проекта.
Системы управления информацией
GT-MS объединяет данные о цепочке поставок, проектировании, финансах и операционной деятельности в единую платформу. Эта система обеспечивает прозрачность в режиме реального времени, поскольку руководители проектов могут отслеживать наличие материалов, состояние производства и ход работ на объекте с помощью единой панели управления. Она позволяет осуществлять мониторинг рисков, выявляя потенциальные проблемы, такие как задержки поставок материалов или отклонения от графика, до того, как они обострятся. Она также облегчает анализ производительности, поскольку исторические данные из системы могут использоваться для планирования будущих проектов.
Руководство по строительству: порядок эксплуатации и требования безопасности.
Для правильной эксплуатации самоподъемных платформ необходимо следовать установленным процедурам и соблюдать правила техники безопасности.
Стандартная процедура восхождения
Последовательность восхождений следует неизменной схеме:
- Подготовка. Проверяется платформа, чтобы убедиться в надежном креплении всех материалов и оборудования. Рабочие расчищают путь для подъема.
- Соединение разорвано. Платформа отключена от текущих точек поддержки на время обеспечения стабильности работы при наличии временной поддержки.
- Подъем. Подъемная система поднимает платформу на следующий уровень. Плавность и синхронизация движений контролируются.
- Позиционирование. На новом уровне платформа выравнивается и повторно крепится к конструкции здания.
Обеспечение безопасности. Все соединения проверяются и блокируются перед возобновлением работы.
Строгие условия эксплуатации
Определенные условия запрещают подъем на платформы. Ограничения по ветру не позволяют платформам GETO подниматься при ветре, превышающем 5 баллов по шкале Бофорта. Погодные ограничения приостанавливают работу во время сильного дождя, снега, тумана или любых условий, снижающих видимость. Ночные работы, как правило, ограничены дневным временем, если не обеспечено специальное освещение и наблюдение.
Эти ограничения не являются произвольными — они отражают инженерные ограничения системы и практические потребности безопасной эксплуатации. Игнорирование их влечет за собой значительный риск повреждения оборудования или травмирования работников.
Типичные области применения и глобальные проекты
Самоподъемные платформы находят применение в широком спектре высотных строительных работ.
Подходящие типы проектов
В коммерческих офисных зданиях повторяющаяся планировка этажей и быстрый темп строительства делают самоподъемные платформы идеальным решением. Высотные жилые здания в многоэтажных жилых комплексах выигрывают от способности платформы поддерживать быструю смену этажей. В многофункциональных комплексах гибкость самоподъемных систем позволяет адаптироваться к различным геометрическим формам, часто встречающимся в таких проектах. В конструкциях несущих стен самоподъемные платформы особенно хорошо подходят для лифтовых шахт и несущих стен зданий. Специализированные конструкции, включая мостовые башни, диспетчерские вышки аэропортов и промышленные дымоходы, также используют эти системы.
Проектные ссылки
Компания GETO применяет самоподъемные платформы в проектах по всему миру, используя 12 производственных баз в Китае, Юго-Восточной Азии и на Ближнем Востоке. В Восточной Азии GETO предоставила интегрированное решение для подъема и опалубки из алюминия для 18-этажного офисного здания с двойным ядром, продемонстрировав эффективность системы в сложных конструктивных решениях. Модульная конструкция и масштабируемые производственные мощности позволяют GETO обслуживать проекты различного масштаба и сложности. Стандартизированные компоненты разрабатываются с учетом конкретных требований проекта инженерными группами GETO.
Заключение
Трансформация высотного строительства обусловлена практическими потребностями: ускорение сроков, более безопасные условия труда и снижение затрат. Самоподъемные платформы одновременно отвечают всем трем требованиям. Экономическое обоснование очевидно. Проекты, использующие эти системы, могут снизить затраты на строительство на 30–50% за счет экономии на рабочей силе, материалах и времени. Вопрос безопасности также весьма убедителен. Закрытые рабочие платформы, многочисленные средства безопасности и контролируемый подъем создают условия, в которых вероятность падений и падения предметов значительно снижается.
Компания GETO разработала комплексное решение для самоподъемной платформы, объединяющее пять основных систем: подъем, каркас, опору, управление и молниезащиту. Платформа сертифицирована для стандартных высот этажей до 5,3 метров и не ограничена высотой здания. Цифровые инструменты компании, включая программное обеспечение для 3D-проектирования, управление материалами с помощью QR-кодов, VR-инспекцию и системы управления информацией, поддерживают весь жизненный цикл проекта, от планирования до завершения.
Самоподъемные платформенные решения GETO развернуты в Азии, на Ближнем Востоке и в Северной и Южной Америке, их производство поддерживается 12 производственными базами по всему миру. Система доступна в конфигурациях, подходящих для жилых высотных зданий, коммерческих зданий, строительства несущих стен и специализированных инфраструктурных проектов.
