На строительных площадках плотное расположение металлических элементов часто сбивает с толку непрофессионалов. Это особенно актуально для покупателей, только начинающих работать с зарубежными проектами или современным модульным строительством, где термины «опорные леса» и «подъемные леса» часто путают. Хотя оба понятия относятся к более широкой категории строительных лесов и выглядят как временные конструкции, состоящие из металлических труб и соединителей, они принципиально различаются с точки зрения механики конструкции, правил техники безопасности и основных функций.
Разграничение этих двух типов строительных лесов — это не просто вопрос безопасности на строительной площадке; это также напрямую влияет на сроки выполнения проекта и экономическую эффективность. Как ведущий мировой поставщик опалубочных и строительных лесов, компания GETO понимает критическую важность правильной конфигурации как опалубочных, так и подъемных лесов в рамках эффективной опалубочной системы. В этой статье мы стремимся подробно разъяснить взаимосвязь между этими двумя понятиями.
Линейка строительных лесов GETO: два основных типа.
Прежде чем углубляться в различия, важно понять, как GETO классифицирует свою продукцию. Ассортимент продукции GETO включает три основные категории: опалубочные системы, подъемные системы и системы крепления. В этой статье основное внимание уделяется двум последним категориям — опалубочным лесам и подъемным лесам — чтобы помочь вам разобраться в них.
- Опорные леса: предназначены для поддержки несущих конструкций во время заливки бетона. Они отвечают за «подпорку» бетонных конструкций до их затвердевания и предотвращение обрушения. Кроме того, некоторые типы опорных лесов (например, кольцевые леса) широко используются в качестве рабочих платформ при строительстве фасадов, монтаже навесных стен и ремонтных работах. Примеры включают ферменные системы крепления, кольцевые системы крепления, стальные опоры, Н-образные строительные леса и модульные опоры для башен.
- Подъемные строительные леса: предназначены для обеспечения безопасных и эффективных рабочих платформ при строительстве высотных и сверхвысотных зданий. Они сочетают в себе гидравлические и самоподъемные технологии, позволяющие им подниматься синхронно со структурой здания без многократного демонтажа и повторной установки. Примеры включают в себя автоматическую гидравлическую опалубку для подъема, защитные экраны, самоподъемные платформы, шахтные платформы и интегрированные домкратные системы.
Эта статья поможет вам отличить эти два типа строительных лесов, чтобы вы могли сделать правильный выбор для своего проекта.
Что такое опалубочные строительные леса?
Проще говоря, строительные леса для подпорки — это форма временной конструктивной поддержки. Их основная задача — поддерживать свежезалитые бетонные конструкции до того, как они наберут достаточную прочность, чтобы выдерживать нагрузку самостоятельно во время строительства.
В процессе заливки бетона, поскольку бетон до затвердевания находится в жидком состоянии, обладает огромным весом, но не несет нагрузки, необходима прочная система опалубочных лесов, способная выдерживать вес опалубки плиты перекрытия, а также свежезалитого на нее бетона.
Основные характеристики:
- Высокая прочность и стабильность: разработаны для выдерживания больших нагрузок и обеспечения точного выравнивания во время строительства.
- Предотвращение обрушения: Системы опорных строительных лесов должны обладать чрезвычайно высокой вертикальной несущей способностью, чтобы предотвратить деформацию или обрушение конструкции.
Распространенные типы:
- Вертикальные опоры (опорные стойки для плит перекрытия): наиболее распространенный тип в строительстве, используемый для поддержки опалубки плит перекрытия.
- Наклонные опоры: используются для поддержки наклонных стен или для предотвращения опрокидывания наружных стен наружу.
- Гидравлическое крепление котлованов: часто используется для поддержки глубоких котлованов и способно обеспечивать динамическую компенсацию давления.
Функции стальных опор (подпорных стоек):
- Временное усиление несущих конструкций: обеспечивает поддержку до тех пор, пока элементы конструкции не наберут достаточную прочность, предотвращая деформацию или обрушение.
- Подпорки: Когда конструкция нижнего этажа еще не достигла полной прочности, для распределения нагрузки от конструкции верхнего этажа и предотвращения перегрузки используются стальные подпорки.
Основные преимущества строительных лесов GETO Shoring Scaffolding:
- Высокая несущая способность: изготовлено из высококачественной стали и алюминиевых сплавов, способных выдерживать большие нагрузки.
- Универсальное применение: подходит для поддержки плит перекрытия, мостостроения, тоннельного строительства, модульного строительства и проектов, требующих сверхвысокой несущей способности.
- Модульная и гибкая конструкция: легко собирается, разбирается и регулируется в соответствии с различными масштабами проектов и конструктивными требованиями.
- Повышенная безопасность: оснащена регулируемыми основаниями, распорками и надежными запирающими механизмами.
- Совместимость: Бесшовно интегрируется с опалубочными системами GETO для комплексных решений по поддержке строительства.

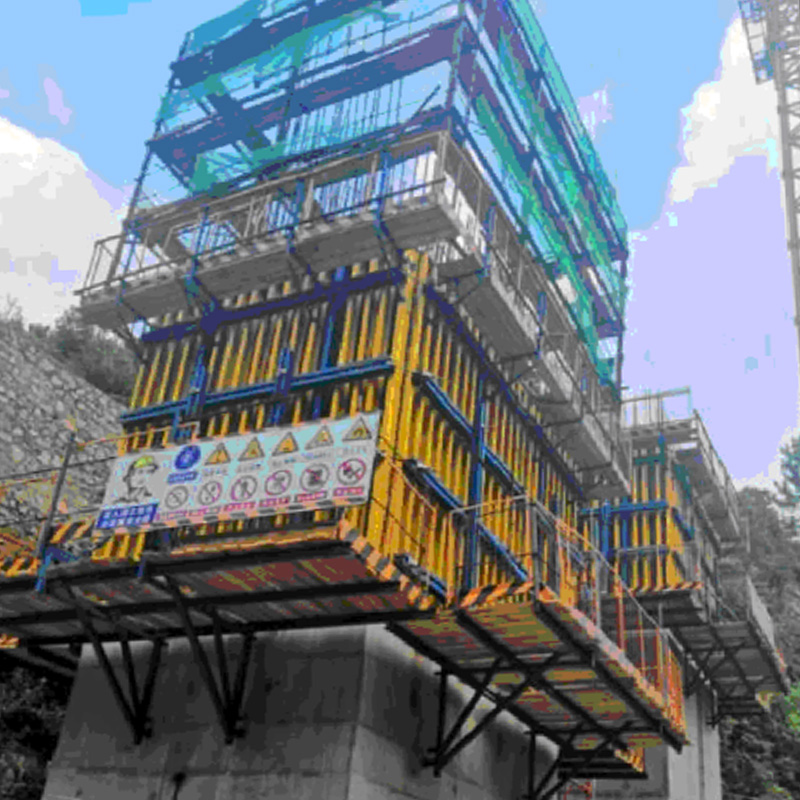

Что такое подъемные строительные леса?
Определение
В отличие от них, подъемные строительные леса в первую очередь служат «людям» и «эффективности строительства». Это передовая система временной защиты периметра и рабочей платформы, специально разработанная для высотных и сверхвысотных зданий, призванная обеспечить строительному персоналу безопасные рабочие места во время подъема в соответствии со структурой здания, гарантируя бесперебойный ход строительства от начала до конца. В отличие от опалубочных лесов, они не предназначены для восприятия структурных нагрузок от влажного бетона.
Основные характеристики:
- Обеспечивает безопасный доступ: позволяет работникам достигать рабочих зон на высоте, а закрытые платформы и защитные экраны минимизируют риск падения.
- Высокая эффективность: после сборки конструкция легко поднимается вместе с остальными элементами без необходимости повторного демонтажа, что значительно экономит трудозатраты, время и материалы.
- Периметровая защита: Защитные экраны и самоподъемные платформы предназначены в первую очередь для обеспечения безопасности периметра здания и создания рабочих поверхностей. Сама опалубка отделена от этих неинтегрированных подъемных систем.
Основные преимущества подъемных строительных лесов GETO:
- Повышенная безопасность: встроенные устройства защиты от падения и опрокидывания, а также закрытые платформы и защитные экраны повышают безопасность объекта.
- Высокая эффективность: Непрерывный подъем сокращает время простоя между этажами, ускоряя сроки строительства.
- Универсальность: подходит как для коммерческих, так и для жилых высотных зданий, с возможностью индивидуального проектирования в соответствии с типами фасадов и конструкций.
- Примечание по интеграции: В линейке продукции GETO только подъемная опалубка позволяет интегрировать подъемную систему с опалубкой. Защитные экраны и самоподъемные платформы предназначены только для защиты периметра и в качестве рабочих платформ, а не в качестве опалубочных систем.
Основные различия: Опорные строительные леса против подъемных строительных лесов
Особенность | Опорные строительные леса | Подъем на строительные леса |
Основная цель | Для поддержки несущих конструкций и предотвращения обрушения. | Для обеспечения безопасных рабочих платформ, которые поднимаются вместе со конструкцией. |
Несущая способность | Высокая (выдерживает вес влажного бетона и стали) | Умеренный уровень сложности (подходит для рабочих, инструментов и легких материалов) |
Этап применения | Заливка бетона и структурное твердение (для поддержки плит/балок); ИЛИ наружная реконструкция/фасадные работы (например, возведение надземной платформы с использованием системы Ringlock). | В ходе строительства основной конструкции, подъем этаж за этажом. |
Фокус дизайна | Несущая способность по вертикали и жесткость конструкции (для крепления); ИЛИ устойчивость платформы и ограждения безопасности (для фасадных работ) | Устойчивость платформы, защита от падения, эффективность подъема |
Метод движения | Зафиксировали в нужном положении, демонтировали и переместили на верхний этаж после заливки бетона. | Автоматический или гидравлический подъем, демонтаж не требуется. |

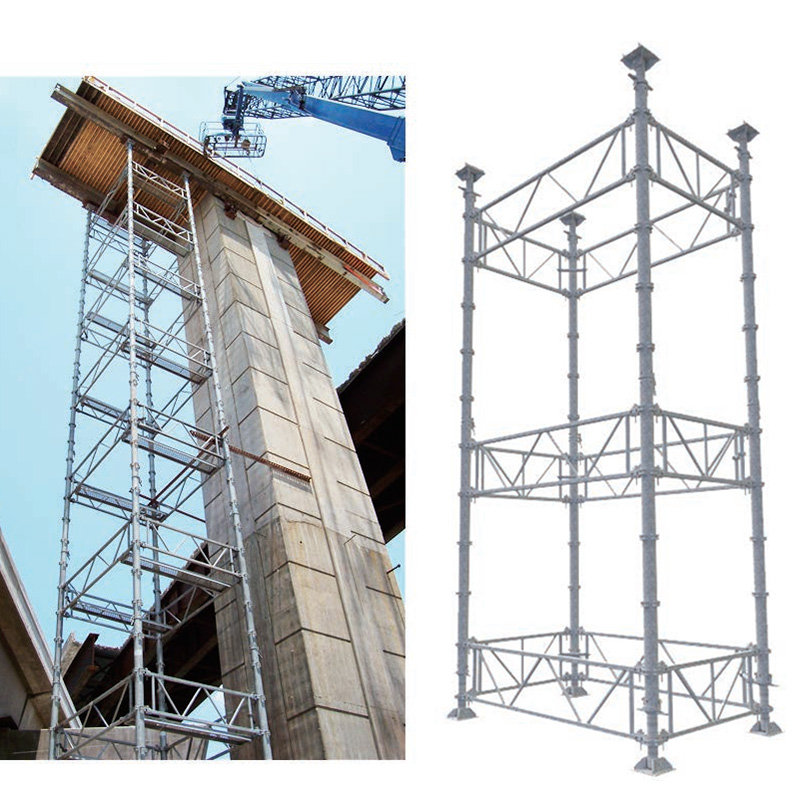

Примеры продукции GETO | Ферменные крепления, кольцевые крепления, стальные опоры, Н-образные строительные леса | Автоматическая гидравлическая опалубка для подъема (интегрированная система и опалубка), защитные экраны, самоподъемные платформы, шахтные платформы, интегрированные домкратные системы. |
Объяснение основных различий
Различия в несущих конструкциях: Опорные строительные леса ориентированы на управление статическими нагрузками и силой тяжести, выдерживая несколько тонн на квадратный метр. В случае их разрушения происходит обрушение конструкции. Подъемные строительные леса ориентированы на безопасность и эффективность работы рабочих. В случае их разрушения происходит падение или остановка строительства.
Различия в этапах использования: Опорные строительные леса имеют два различных применения. Для крепления конструкций они используются на этапе заливки бетона, устанавливаясь непосредственно под заливаемым полом для поддержки влажного бетона. Для доступа к фасаду они служат в качестве возвышенной рабочей платформы для установки навесных стен, наружной реконструкции или ремонтных работ, как правило, после завершения строительства основной конструкции. В отличие от них, подъемные строительные леса используются на протяжении всего периода строительства основной конструкции. Они устанавливаются по периметру здания, начиная с первых этажей, и автоматически поднимаются с каждой заливкой этажа, обеспечивая непрерывную защиту периметра и рабочие платформы.
Роль строительных лесов в качестве опорных конструкций в строительстве.
В комплексных строительных решениях GETO опалубочные леса не существуют изолированно, а служат «основой» всей опалубочной системы.
Опорная опалубка для плит перекрытия: В строительстве высотных зданий пролеты плит перекрытия часто бывают довольно большими. Высококачественные опалубочные леса обеспечивают устойчивость опалубки под давлением заливки бетона, гарантируя тем самым ровность потолка.
Система быстрого демонтажа: это ключевая техническая особенность системы GETO. Благодаря специальной конструкции опалубочной головки, алюминиевые опалубочные панели можно снять, как только бетон достигнет достаточной прочности, в то время как вертикальные опоры опалубочных лесов остаются на месте, продолжая обеспечивать поддержку. Эта практика значительно повышает скорость оборота опалубки.
Защитный барьер: Устойчивые опалубочные леса обеспечивают безопасность строительных работ на нижнем этаже, гарантируя, что работы на нижних уровнях не будут прерываться во время заливки бетона на верхнем этаже.
Решения GETO для крепления строительных лесов и подъемных строительных лесов
Компания GETO, являясь ведущим мировым поставщиком опалубочных и строительных лесов, предлагает не только конструкционные элементы, но и комплексное промышленное решение для строительства.
Преимущества строительных лесов GETO Shoring Scaffolding
- Высокопрочные материалы: Изготовлено из высококачественной стали и алюминиевых сплавов с использованием передовых методов обработки поверхности, таких как гальванизация и порошковое покрытие, для повышения коррозионной стойкости и увеличения срока службы.
- Модульность и стандартизация: регулируемая высота винтов и высокая взаимозаменяемость компонентов значительно снижают логистические и складские затраты.
- Долговечность и экологичность: многоразовое использование в течение сотен циклов, использование перерабатываемых металлических материалов соответствует тенденциям экологичного строительства.
Преимущества подъемных строительных лесов GETO
- Повышенная безопасность: встроенные устройства защиты от падения и опрокидывания, а также закрытые платформы и защитные экраны.
- Высокая эффективность: Непрерывный подъем сокращает время простоя между этажами, уменьшая стандартные циклы строительства этажей.
Когда следует выбирать строительные леса с подпорками? Когда следует выбирать подъемные строительные леса?
При составлении плана закупок мы рекомендуем учитывать следующие сценарии:
Сценарии, в которых необходимы опорные строительные леса.
- При строительстве монолитных железобетонных плит, балок или колонн
- При укреплении ветхих зданий, требующих поддержки веса существующих крыш или стен.
- При проведении глубоких земляных работ, для предотвращения обрушения боковых грунтовых стенок (подземное крепление).
- Для поддержки тяжелых нагрузок в мостостроении и тоннельном строительстве.
- Для монтажа навесных фасадных стен, наружной реконструкции и других работ на высоте (с использованием строительных лесов Ringlock).
Сценарии, в которых подъем на строительные леса необходим.
- Для строительства высотных и сверхвысотных зданий
- Когда необходимо осуществлять периметральную защиту и подниматься по рабочим платформам синхронно со структурой здания.
- Для таких конкретных сооружений, как диспетчерские вышки аэропортов, опоры мостов и лифтовые шахты.
- Для проектов, направленных на повышение эффективности и сокращение времени демонтажа/повторной установки.
Заключение
Благодаря доказанной эффективности на сложных крупномасштабных проектах по всему миру, строительные леса и подъемные леса GETO пользуются доверием застройщиков, подрядчиков и строительных компаний, позволяя ускорить сроки строительства, снизить затраты и повысить стандарты безопасности.
Часто задаваемые вопросы
В1: Что такое строительные леса для крепления опор?
А: Опорные леса — это временная вертикальная или наклонная система опор, устанавливаемая во время строительства, технического обслуживания или ремонта для предотвращения обрушения или чрезмерной деформации конструкций; их основная функция — воспринимать конструктивные нагрузки.
В2: В чем разница между опалубочными лесами и креплением фундамента?
А: Опалубка служит «формой» для придания формы бетону, а строительные леса — «опорной конструкцией», которая удерживает эту форму на месте. Обе системы работают в тандеме, обеспечивая успешную заливку бетонных конструкций.
В3: Можно ли использовать одновременно строительные леса GETO для крепления опор и подъемные строительные леса?
А: Да. Оба типа конструкций разработаны с учетом совместимости и могут работать вместе. Например, подъемные строительные леса обеспечивают защиту по периметру и служат рабочими платформами, а опалубочные леса обеспечивают вертикальную опору для внутренних перекрытий.
