Как работает автоматическая гидравлическая подъемная опалубка?

В «вертикальной гонке» современных городов высота небоскребов постоянно бьет новые рекорды. Это представляет собой не только триумф архитектурного дизайна, но, что более важно, инновацию в строительных технологиях. При возведении несущих стен высотных зданий традиционные методы опалубки часто сталкиваются с такими проблемами, как чрезмерная зависимость от башенных кранов, высокие риски, связанные с работой на большой высоте, и медленный темп строительства. Для преодоления этих ограничений была разработана система *автоматической гидравлической подъемной опалубки.

Гидравлическая подъемная опалубка, представляющая собой интеллектуальную систему опалубки, способную автономно «подниматься вверх» без помощи башенных кранов, стала стандартным требованием для проектов, связанных со сверхвысокими зданиями, опорами мостов и подобными конструкциями. Если вам интересно узнать, как это массивное устройство неуклонно поднимается на сотни метров в небо, или если вы в настоящее время ищете наиболее эффективное решение для опалубки для своего проекта, эта статья предоставит подробный анализ принципов работы, основных преимуществ и будущих тенденций полностью автоматических гидравлических подъемных опалубочных систем.

Что такое автоматическая гидравлическая подъемная опалубка?

Автоматическая гидравлическая подъемная опалубка — также известная как полностью автоматическая гидравлическая подъемная опалубочная система — представляет собой комплексное строительное оборудование, объединяющее опалубочные панели, опорные строительные леса, гидравлические силовые установки, рабочие платформы и защитные ограждения в единую систему. Закрепляясь на уже залитой и затвердевшей бетонной конструкции, система использует гидравлические цилиндры в качестве источника энергии, позволяя опалубке и строительным лесам подниматься слой за слоем по мере возведения здания.

Это не просто инструмент для опалубки; он представляет собой вершину современных высокотехнологичных опалубочных систем, воплощающих высокую степень интеграции с точки зрения индустриализации и механизации строительства.

Различия между гидравлической подъемной опалубкой и традиционной опалубкой

• Зависимость: Традиционные опалубочные системы (такие как крупногабаритная стальная опалубка или модульная алюминиевая опалубка) в значительной степени полагаются на башенные краны для подъема целых конструкций или для ручной разборки и сборки компонентов, что приводит к значительному расходу ценных ресурсов башенных кранов. В отличие от них, гидравлическая подъемная опалубка обладает независимым гидравлическим «двигателем», который позволяет ей подниматься самостоятельно.
• Безопасность: Традиционная опалубка представляет риск падения предметов или несчастных случаев с персоналом во время демонтажных работ на большой высоте. Однако гидравлические подъемные опалубочные системы оснащены полностью закрытыми металлическими защитными экранами, которые обеспечивают рабочим безопасную и ровную рабочую среду — практически такую же, как при работе на твердой земле.
• Повышение эффективности строительства: Гидравлическая подъемная опалубка обеспечивает синхронизированное перемещение как опалубочных панелей, так и опорных лесов, что значительно сокращает общее время строительного цикла.

Как работает автоматическая гидравлическая опалубка для подъема?

Основные принципы работы

Основной механизм гидравлической подъемной опалубки заключается в ее «попеременном подъеме». Проще говоря, система состоит из двух основных компонентов: «подъемных направляющих» и «подъемной рамной конструкции». В течение рабочего цикла направляющие и рамная конструкция служат взаимной опорой друг для друга.

• Когда каркасная конструкция зафиксирована на месте, гидравлические цилиндры приводят в движение направляющие рельсы, заставляя их скользить вверх.
• После того как направляющие рельсы будут надежно закреплены на бетонной конструкции, гидравлические цилиндры приводят в движение всю каркасную конструкцию (вместе с опалубочными панелями и рабочими платформами), поднимая ее вверх вдоль направляющих рельсов.

Это повторяющееся, циклическое движение превращает весь процесс опалубочных работ в подобие восхождения скалолаза, который поочередно использует конечности.

Ключевой операционный процесс
Типичный рабочий процесс при использовании гидравлической подъемной опалубки в строительстве выглядит следующим образом:

Шаг 1: Начальный монтаж. Перед заливкой бетона для первого этажа (или цокольного уровня) направляющие и каркасная конструкция устанавливаются на предварительно заложенные анкерные элементы.

Шаг 2: Заливка бетона. Опалубочные панели закрываются (собираются), и начинается процесс заливки бетона.

Шаг 3: Демонтаж и очистка. Как только прочность бетона достигнет требуемого уровня (обычно 10–15 МПа), активируется механизм демонтажа для отвода опалубочных панелей, после чего производится очистка поверхностей опалубки.

Шаг 4: Подъем направляющих рельсов. Направляющие рельсы разблокируются; активируется гидравлическая система для подъема рельсов на высоту одного этажа, после чего они фиксируются в новом положении.

Шаг 5: Подъем каркаса. Гидравлическая система снова активируется, чтобы привести в движение всю каркасную конструкцию (включая платформы и опалубочные панели) и поднять ее по направляющим рельсам на заданную высоту.

Шаг 6: Установка и закрепление. После установки каркасной конструкции выполняется точное выравнивание; затем конструкция фиксируется, и опалубочные панели закрываются в рамках подготовки к следующей заливке бетона.

Компоненты опалубочной системы

Эффективная опалубочная система основана на скоординированном взаимодействии различных компонентов, изготовленных с высокой точностью:

• Гидравлическая подъемная система: включает в себя гидравлическую насосную станцию, шланги высокого давления для подачи масла, группу синхронизированных регулирующих клапанов и основные гидравлические цилиндры. Эта система служит основным источником энергии для всей установки.
• Основная каркасная конструкция: состоящая из несущих платформ и опорных рам, эта конструкция поддерживает вес опалубочных панелей и динамические нагрузки, связанные со строительными работами.
• Направляющие и система крепления: Направляющие служат путем подъема, а крепежные кронштейны передают огромную нагрузку всей системы на основной несущий каркас здания.
• Система управления: В современных гидравлических системах подъемной опалубки обычно используется автоматическое синхронное управление для поддержания горизонтального положения нескольких гидравлических цилиндров во время подъема, что предотвращает наклон рамы строительных лесов.
• Система защиты: Полностью закрытые защитные экраны из стали или алюминия обеспечивают безопасность персонала, работающего на большой высоте.

Преимущества автоматической гидравлической подъемной опалубки

Высокая эффективность строительства

Поскольку при строительстве не требуется башенный кран, возведение несущей стены может осуществляться независимо от хода строительства наружных перекрытий. Под управлением квалифицированных рабочих гидравлическая опалубка позволяет достичь скорости строительства одного стандартного этажа за 3-5 дней.

Исключительная безопасность

Гидравлические подъемные опалубочные системы обычно проектируются как полностью закрытые конструкции. Например, система GETO оснащена защитными экранами из закаленной стали; они не только обеспечивают превосходную огнестойкость, но и эффективно блокируют падающие сверху предметы, позволяя строительному персоналу работать внутри ограждения, не опасаясь падения.

Экономия трудозатрат и снижение издержек

Повышенный уровень автоматизации напрямую снижает зависимость от тяжелого ручного труда. Поскольку опалубка и каркас строительных лесов перемещаются как единое целое, время, необходимое для повторяющейся сборки и выравнивания, значительно сокращается, что приводит к общему снижению затрат на рабочую силу более чем на 30%.

Стабильное качество строительства

Опалубка жестко крепится к раме строительных лесов, что позволяет точно регулировать вертикальность и плоскость с помощью сложных механических механизмов. Это обеспечивает превосходные результаты формования бетона — даже соответствующие стандартам для «бетона с гладкой поверхностью» — тем самым сводя к минимуму необходимость последующих штукатурных работ.

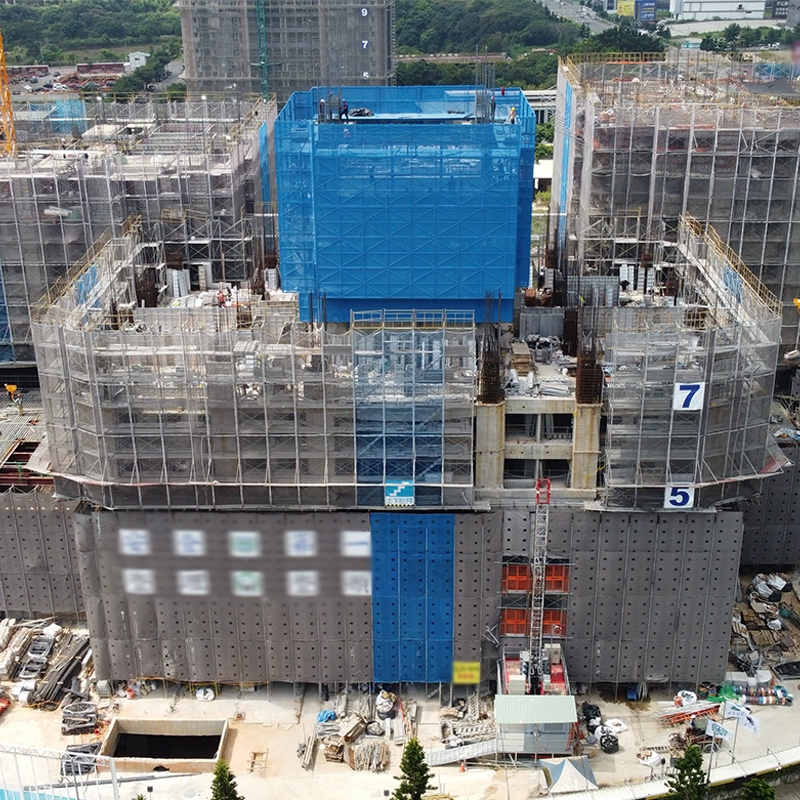

Технические особенности автоматической гидравлической подъемной опалубки GETO.

Компания GETO, мировой лидер в секторе опалубки и строительных лесов, установила новый технический стандарт в отрасли, представив свою полностью автоматическую гидравлическую подъемную опалубочную систему GTP100.

Характеристики системы GTP100

• Конструкция из полностью закаленной стали: Каркас строительных лесов проходит полную обработку закалкой стали, что обеспечивает исключительную структурную стабильность. Он не только обладает высокой устойчивостью к деформации, но и отличается превосходной огнестойкостью.
• Инновационный механизм спуска опалубки: оснащенная прецизионным устройством для спуска опалубки, система эффективно минимизирует риски при демонтаже опалубки, предотвращая утечку бетонного раствора и поддерживая чистоту и порядок на строительной площадке.
• Модульные платформы: Все рабочие платформы оснащены модульным стальным настилом, что облегчает транспортировку и установку, обеспечивая при этом нескользящую и прочную поверхность.
• Интеллектуальные преимущества

Система GETO поддерживает два режима подъема: вертикальный и наклонный (до ±10 градусов). Гидравлическая система обеспечивает точную синхронизацию, гарантируя плавный процесс подъема. Кроме того, платформа для установки арматуры движется синхронно с конструкцией подъемной рамы, обеспечивая плавный переход между операциями по связыванию арматуры и заливке бетона.

Почему стоит выбрать GETO?
GETO предлагает комплексное решение, охватывающее все этапы — от проектирования и производства до технического сопровождения на объекте. Наша автоматическая гидравлическая подъемная опалубка не требует использования башенных кранов для подъема и исключает необходимость во внешних строительных лесах; регулировка и очистка опалубки выполняются непосредственно на самой подъемной раме. Это действительно оправдывает обещание «беззаботной, экономящей время и экономичной работы».

Технические параметры системы GTP100

В таблице ниже приведены основные технические характеристики полностью автоматической гидравлической опалубочной системы GTP100:

Применимые проекты (заявки)

Эта высококачественная опалубочная система особенно хорошо подходит для следующих случаев:

• Несущие стены сверхвысотных зданий: позволяют начинать строительство с несущих конструкций, что определяет последующее возведение периферийных сооружений.
• Высотные жилые и офисные здания: обеспечивают быструю смену арендаторов, тем самым сокращая период окупаемости инвестиций.
• Опоры/пилоны мостов: Занимается строительством массивных опор для вантовых или подвесных мостов, которые легко адаптируются к изменениям угла наклона.
• Инфраструктурные проекты: такие как резервуары для хранения сжиженного природного газа (СПГ), крупномасштабные дымоходы или зернохранилища.

Основные моменты, которые следует учитывать при выборе гидравлической подъемной опалубки.

При оценке потенциальных поставщиков, пожалуйста, обратите внимание на следующие пять пунктов:

• Устойчивость гидравлической системы: поддерживает ли она синхронизированное управление? Имеет ли она резервные предохранительные замки для предотвращения случайного проскальзывания или падения вдоль направляющих?
• Уровень защиты: Имеет ли устройство полностью закрытую конструкцию?
• Совместимость с опалубкой: Может ли она беспрепятственно интегрироваться как с алюминиевой, так и со стальной опалубкой?
• Опыт работы над проектами: Имеет ли поставщик подтвержденный опыт, подкрепленный успешными примерами реализации проектов по возведению сверхвысотных зданий?
• Послепродажное обслуживание: Предоставляется ли своевременно и эффективно техническая поддержка и обучение на месте? IX. Будущие тенденции: Интеллектуальные опалубочные системы

По мере развития строительных технологий, опалубочные работы претерпевают изменения в следующих областях:

• Дистанционный интеллектуальный мониторинг: данные о давлении, наклоне и состоянии подъема опалубки в режиме реального времени можно отслеживать непосредственно с помощью мобильных устройств.
• Интеграция BIM: 3D-моделирование используется до начала строительства для оптимизации расположения опалубочной конструкции, что позволяет минимизировать «слепые зоны».
• Экологичное строительство: высокая степень повторного использования гидравлических подъемных опалубочных систем — до нескольких сотен циклов — значительно сокращает образование строительных отходов.

Часто задаваемые вопросы

В1: Как работает автоматическая гидравлическая подъемная опалубка?

А: В этой системе используется мощность гидравлических цилиндров, позволяющая направляющим рельсам и несущей конструкции попеременно подниматься вдоль поверхности бетонной стены с помощью прикрепленных к ним кронштейнов, что исключает необходимость использования внешнего подъемного оборудования.
В2: Для чего используется гидравлическая подъемная опалубка?
А: Он в основном используется для строительства железобетонных конструкций с вертикальными или наклонными фасадами, таких как высотные жилые здания, коммерческие башни, опоры мостов и несущие стены.
Вопрос 3: Безопаснее ли использовать альпинистскую опалубку, чем традиционную?
А: Да. Он оснащен встроенными, полностью закрытыми защитными экранами и множеством механических устройств защиты от падения, что значительно снижает риск падения персонала или предметов во время работ на большой высоте.
Вопрос 4: Требуется ли для этого кран?
А: Башенный кран необходим на этапах первоначального монтажа и окончательного демонтажа; однако на протяжении всего процесса подъема на высоту во время основных строительных работ помощь башенного крана не требуется.
В5: В чем разница между подъемной опалубкой и строительными лесами?
А: Строительные леса в первую очередь обеспечивают доступ для персонала и обычно требуют возведения с земли или послойного крепления; подъемная опалубка, напротив, представляет собой систему с электроприводом, которая интегрирует функцию опалубки, автономно поднимаясь синхронно с ходом строительства для обеспечения большей эффективности.

Заключение

Автоматическая гидравлическая подъемная опалубка — это больше, чем просто технология; это залог эффективности и безопасности строительства. Внедрение передовых опалубочных систем, таких как Zhite GTP100, позволяет строительным бригадам отказаться от трудоемкой ручной работы и высоких рисков, связанных со сборкой и демонтажем на большой высоте. Это позволяет зданию подниматься вверх ритмично и с предельной точностью, подобно живому организму.
Независимо от того, планируете ли вы строительство 300-метрового коммерческого здания или высокоэффективного высотного жилого комплекса, гидравлическая опалубка для подъема является мощным инструментом для максимизации общей эффективности вашего проекта. Готовы ускорить свой проект высотного строительства?
Обратитесь к команде экспертов GETO, чтобы получить индивидуальное решение по гидравлической подъемной опалубке и начать новую главу в высокоэффективном строительстве.
