В динамичном ландшафте современного строительства спрос на безопасные, эффективные и устойчивые решения для высотного строительства никогда не был таким большим. GETO , китайская листинговая компания (биржевой код: 52290966), позиционирует себя как мирового лидера в области экологичного строительства и новой энергии , поставляя инновационные системы, которые отвечают этим важнейшим потребностям. Центральное место в ее портфолио занимает автоматическая гидравлическая подъемно-переставная опалубочная система GTP100 , современное решение, предназначенное для упрощения строительства крупномасштабных конструкций, таких как внутренние шахты , фасадные стены , стены жесткости , массивные колонны , башни мостов , сигнальные башни и силосы . В этой статье подробно рассматривается система GTP100 , подробно описываются ее области применения, компоненты, технические характеристики, принципы работы и реальное воздействие .
Необходимость в современных системах подъемной опалубки
Традиционные системы опалубки, хотя и функциональны для малоэтажного строительства, часто не отвечают требованиям современных высотных проектов . Эти традиционные методы требуют значительных затрат ручного труда, частой сборки и разборки и создают значительные риски для безопасности на высоте. Автоматическая гидравлическая система опалубки GTP100 решает эти проблемы, автоматизируя процесс подъёма, интегрируя надёжные компоненты и уделяя первостепенное внимание безопасности работников . Благодаря использованию гидравлических технологий и модульной конструкции , GTP100 предлагает революционный подход к возведению высотных сооружений , снижая трудозатраты , минимизируя отходы материалов и повышая эффективность строительства .
Обзор системы GTP100
Автоматическая гидравлическая система подъемной опалубки GTP100 представляет собой сложную строительную технологию, которая объединяет подъемный кронштейн , систему опалубочных платформ и подвесной кронштейн , надежно закрепленные на бетонной конструкции . Система работает циклично: после того, как опалубка снята с затвердевшего бетона , она поднимается вверх гидравлическими цилиндрами и направляется подъемным рельсом на следующий уровень. Этот процесс повторяется плавно, обеспечивая непрерывное вертикальное продвижение на протяжении всего процесса строительства . Опалубка интегрирована с подъемными кронштейнами , двигаясь как единое целое с передвижными модулями , что значительно снижает трудозатраты . Закрытая строительная среда эффективно предотвращает падения с высоты , обеспечивая более безопасное рабочее место.
Ключевые приложения
Система GTP100 подходит для различных крупных конструкций , включая :
- Внутренние шахты и несущие стены высотных зданий , обеспечивающие структурную поддержку и облегчающие вертикальное строительство.
- Фасадные стены и несущие стены , необходимые для поддержания структурной устойчивости высотных зданий.
- Массивные колонны , мостовые башни , сигнальные башни и силосы — важнейшие компоненты инфраструктурных проектов .
Условия эксплуатации системы строго определены для обеспечения безопасности и надежности :
- Операции должны проводиться при отсутствии суровых погодных условий, таких как грозы , дождь , снег , туман , иней , дымка или град .
- Базовое ветровое давление не должно превышать 5 баллов (примерно 24,5–28,5 м/с).
- При скорости ветра более 7 баллов (примерно 13,9–17,1 м/с) необходимо принять меры по усилению кронштейна опалубки против тайфунов .
Эти условия соответствуют Техническому стандарту по проектированию гидравлических подъемных опалубочных систем Китайской Народной Республики.
Особенности и преимущества
Система GTP100 обладает рядом особенностей и преимуществ, которые делают ее предпочтительным выбором для современных строительных проектов .
1. Безопасность
Система GTP100 уделяет первостепенное внимание безопасности работников , предоставляя универсальные рабочие платформы , создающие безопасную рабочую среду . Закрытая конструкция эффективно предотвращает падения с высоты , представляющие значительный риск при строительстве высотных зданий . Обеспечивая работу работников в защищенном пространстве, система повышает стандарты безопасности и снижает вероятность несчастных случаев.
2. Экономическая эффективность
Система отличается высокой экономической эффективностью , поскольку экономит материалы и трудозатраты . Подъемный кронштейн монтируется на низком уровне и непрерывно поднимается наверх, уменьшая повреждение опалубки . Такой подход сводит к минимуму необходимость частой замены, снижая затраты на материалы . Кроме того, интеграция опалубки и подъемных кронштейнов снижает трудозатраты на сборку и разборку, что дополнительно повышает экономическую эффективность .
3. Удобство
Система GTP100 оптимизирует процесс строительства благодаря интегрированной конструкции. Опалубка перемещается вперёд и назад вместе с передвижными секциями , устраняя необходимость в повторной ручной регулировке. Откидная платформа облегчает замену опалубки и вязку арматуры , делая строительные работы более эффективными и удобными.
Ключевые компоненты
Система GTP100 состоит из нескольких важнейших компонентов, каждый из которых тщательно спроектирован для обеспечения долговечности и функциональности . Ниже приведены подробные описания этих компонентов, которые точно отражены в следующем тексте:
Система скалолазания
Система подъёма — это основной механизм, обеспечивающий автоматизированный подъём GTP100 . В её состав входят:
- Подъемный рельс : направляет систему во время вертикального перемещения.
- Гидравлический цилиндр : приводит в действие подъемный механизм с ходом 250 мм.
- Подъемный механизм и подъемная головка : обеспечивают точное и стабильное движение.
- Вертикальный профиль , основной горизонтальный профиль , диагональная распорка шпиндельной балки и поддерживающая каретка : обеспечивают структурную поддержку и повышают устойчивость .

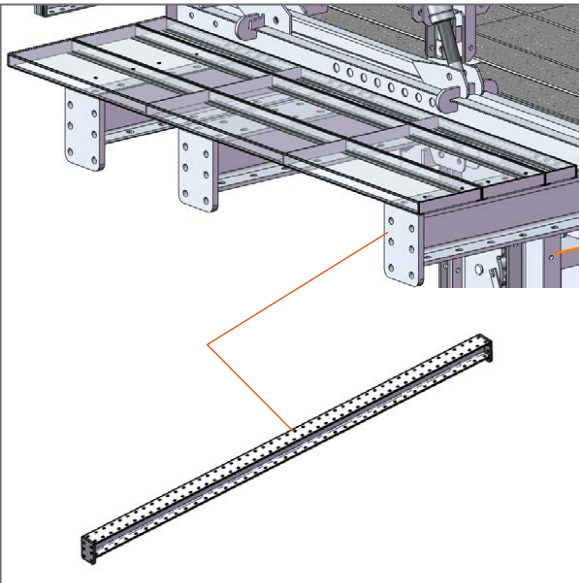

Основная балка платформы
Основная балка платформы является основным несущим компонентом :
- Балка H200 : поддерживает всю нагрузку верхней и нижней платформ .
- Балка швеллерная U-образная 20# : выдерживает вес опалубки .
- Модульная конструкция : имеет отверстия с шагом 120 мм на верхней поверхности и торцевые фланцевые соединения для обеспечения одинаковой прочности .
Подвесной кронштейн нижней платформы
Этот компонент поддерживает нижние уровни системы:
- -1F Вертикальный подвесной профиль и горизонтальный профиль : обеспечивают структурную поддержку.
- Диагональные связи : усиливают устойчивость.
- -2F Вертикальный подвесной профиль и горизонтальный профиль : расширяют поддержку до нижних уровней.
Опалубочный передвижной блок
Передвижной блок опалубки обеспечивает бесперебойное перемещение опалубки :
- Вертикальная вода , горизонтальный профиль и диагональная распорка шпиндельной балки : обеспечивают выравнивание и устойчивость во время движения.
Система крепления
Система крепления надежно крепит GTP100 к бетонной конструкции :
- Крепежная опора , встроенный подъемный конус , винт M36 , упорный анкер и уплотнительная втулка : обеспечивают надежное крепление и сохраняют структурную целостность.
Верхний кронштейн платформы
Верхний кронштейн платформы поддерживает верхние уровни:
- U-образный профиль № 10 для вертикального профиля (двойной) и горизонтального профиля (одинарный): образует каркас с шириной платформы 1,4 метра на уровнях +1F и +2F .
- Диагональные связи : повышают устойчивость.
- Горизонтальный профиль переворачивающейся платформы : облегчает замену опалубки и крепление арматуры .
Технические характеристики
Система GTP100 спроектирована для точности и производительности , ее технические характеристики наглядно представлены ниже:
- Преодолеваемая высота подъема за один ход : 150 мм
- Ход гидроцилиндра : 250 мм
- Максимальная высота подъема : 5,5 м (добавьте опору в середину подъемного поручня, в противном случае она составит 4,5 м)
- Максимальная грузоподъемность : 100 кН
Принципы процесса скалолазания
Принцип процесса скалолазания : разделен на принцип подъемных рельс и принцип подъемных кронштейнов .

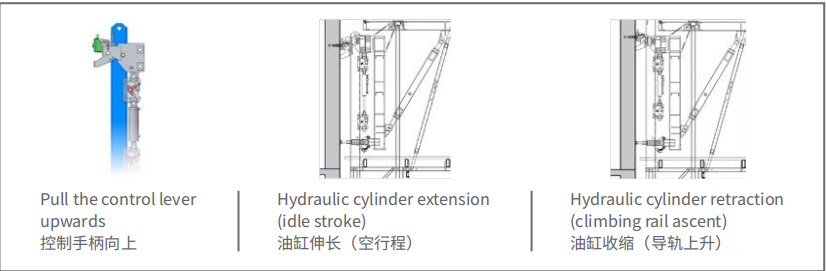

Принцип подъема по рельсам
Подъемный рельс служит направляющим механизмом для вертикального подъема системы. Он обеспечивает контролируемое и стабильное перемещение кронштейнов и опалубки , приводимое в действие гидравлическими цилиндрами . Подъемный рельс поддерживает выравнивание и выдерживает вес системы при каждом подъеме.

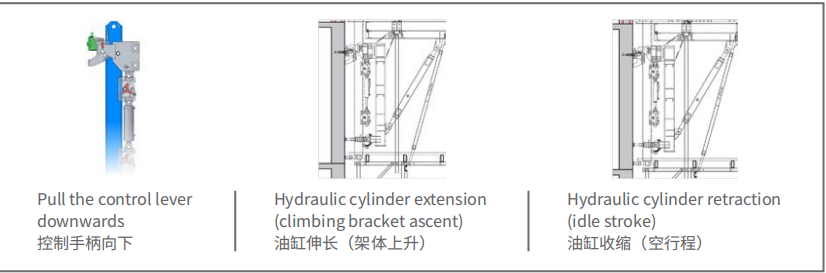

Принцип скалолазного кронштейна
Подъемный кронштейн объединяет опалубку , систему платформ и подвесной кронштейн в единое целое. После затвердевания бетона и снятия опалубки подъемный кронштейн поднимается гидравлическими цилиндрами по подъемному рельсу на следующий уровень, что обеспечивает непрерывность строительства без необходимости ручной перестановки.

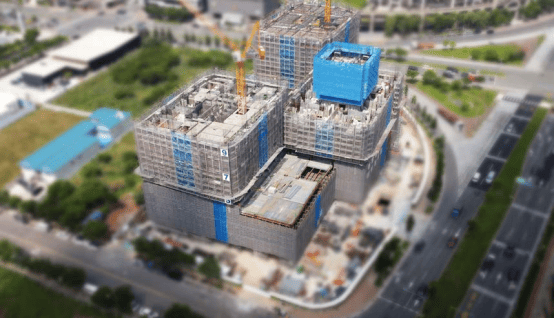

Проект: Жилое здание в Азии
Жилое здание в Азии – пример проекта, где система GTP100 была успешно внедрена , и её применение демонстрирует её способность поддерживать высотное строительство . GTP100 , вероятно, способствовала быстрому вертикальному продвижению, повышению безопасности рабочих и снижению трудозатрат .
Почему стоит выбрать GETO?
Компания GETO — мировой лидер в области экологичного строительства и новых источников энергии , специализирующийся на опалубке , сборных конструкциях и проектах в области фотоэлектрических систем, хранения и зарядки . В 2021 году акции компании были включены в биржевую площадку ChiNext рынка акций класса A и имеют 12 производственных баз по всему миру, включая:
- Район Большого залива : улица Хейн, 13, новый район Таульхан, город Чжунхань, провинция Гуандун
- Южно-китайская производственная база I : Научно-технологический парк озера Гуачен, город Цзянмэнь, провинция Гуандун
- Южно-китайская производственная база II : Южно-китайский промышленный технологический парк, город Хуэйчжоу, провинция Гуандун
- Восточно-китайская производственная база I : промышленный парк Гуандун, город Фучжоу, провинция Цзянси
- Производственная база Центрального Китая : Зона развития высокотехнологичной промышленности, город Сяньнин, провинция Хубэй
- Производственная база Юго-Западного Китая : Современный производственный промышленный парк, высокотехнологичный район Туннань, город Чунцин
- Производственная база Северо-Западного Китая : Парк экономики замкнутого цикла, район Аньдин, город Динси, провинция Ганьсу
- Производственная база Хайнаня : промышленный парк «Золотая медаль порта», уезд Линпо, провинция Хайнань
- Производственная база АСЕАН : Ханчжоу, Чжэцзян, Малайзия.
- Производственная база Сингапура : Западный регион, Сингапур
- Производственная база Саудовской Аравии: Эр-Рияд, Саудовская Аравия
Компания GETO зарегистрировала 31 международный товарный знак , а её продукция и услуги продаются по всему миру (стр. 2). Благодаря глобальному присутствию система GTP100 доступна для строительных проектов в самых разных регионах.
Заключение
Автоматическая гидравлическая система опалубки GETO GTP100 представляет собой вершину инноваций в высотном строительстве . Благодаря интеграции гидравлических технологий , модульной конструкции и акценту на безопасности , эффективности и экономичности , система решает задачи возведения крупномасштабных сооружений .
В рамках более широкой миссии GETO по продвижению экологичного строительства система GTP100 способствует более безопасному, эффективному и устойчивому развитию строительства по всему миру. Имея 12 производственных баз и 31 международную торговую марку , GETO продолжает лидировать в отрасли, предлагая решения, определяющие будущее высотного строительства .
