Высотные строительные проекты требуют эффективности, безопасности и точности. Автоматическая гидравлическая система опалубки зарекомендовала себя как надежное решение для сложных конструкций, предлагая значительные преимущества по сравнению с традиционными методами опалубливания. Автоматическая гидравлическая система опалубки GTP100 от GETO наглядно демонстрирует эти преимущества, сочетая инновационный дизайн с практичной функциональностью для крупномасштабных строительных проектов.
Что такое автоматическая гидравлическая подъемная опалубка?
Автоматическая гидравлическая система опалубки — это строительная технология, которая объединяет опалубку, подъёмные кронштейны, системы платформ и подвесные кронштейны непосредственно с бетонной конструкцией . После того, как бетон достигает необходимой прочности и опалубка снимается, гидравлические цилиндры перемещают подъёмные кронштейны по направляющим на следующий уровень. Этот цикл повторяется по мере строительства, обеспечивая непрерывное и безопасное вертикальное перемещение.
Опалубка интегрирована с подъемными кронштейнами, перемещающимися вместе с передвижными секциями. Такая интеграция значительно снижает трудозатраты и обеспечивает замкнутую среду строительства , минимизируя риск падения с высоты.
Подъемно-переставная опалубка GETO подходит для различных крупных конструкций , включая внутренние шахты, фасадные стены, основные стены, стены жесткости, массивные колонны, башни мостов, сигнальные башни, силосы и т. д. Благодаря своей универсальности она является надежным выбором для проектов, требующих как вертикальной точности, так и эксплуатационной эффективности.

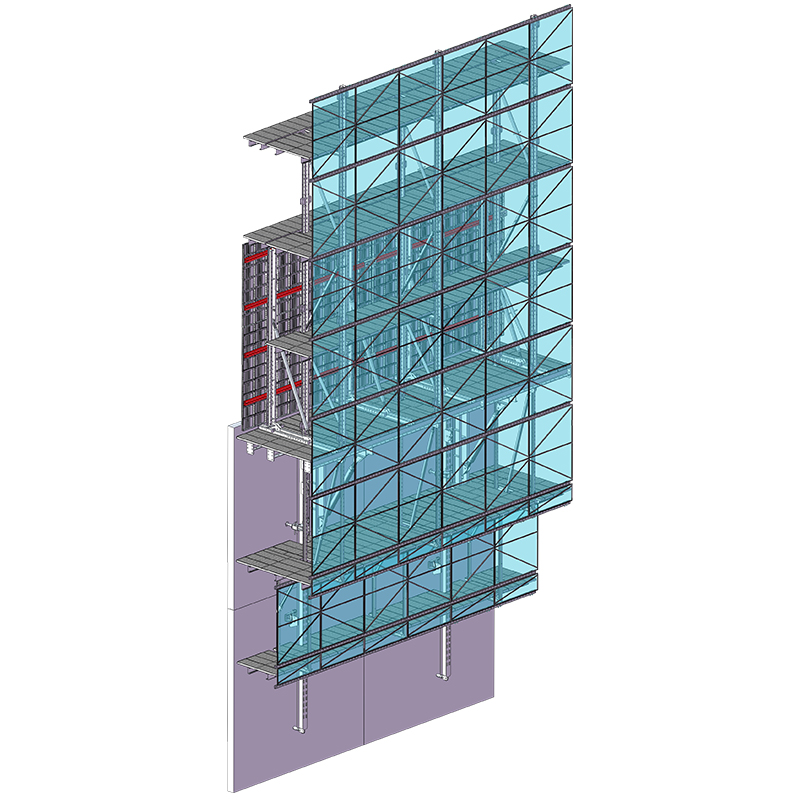

Автоматическая гидравлическая система подъемной опалубки
Ключевые компоненты системы подъемной опалубки GETO GTP100
Эта тщательно спроектированная система подъемной опалубки основана на сочетании структурных компонентов, все из которых спроектированы с учетом безопасности, эффективности и адаптивности:
1. Система скалолазания
Подъемный поручень – направляет кронштейны во время подъема
Гидравлический цилиндр и подъемный механизм – обеспечивают вертикальное перемещение
Подъемная головка, вертикальный профиль, основной горизонтальный профиль — обеспечивают структурную поддержку
Диагональная распорка шпиндельной балки и поддерживающая каретка – повышают устойчивость при подъеме
2. Основная балка платформы
Балка H200 и швеллер 20# U-образной формы обеспечивают прочную основу для рабочих платформ.
3. Подвесной кронштейн нижней платформы
Вертикальные и горизонтальные профили на нескольких уровнях (-1F, -2F)
Диагональные связи обеспечивают стабильное распределение нагрузки
4. Передвижной блок опалубки
Вертикальные ригели, горизонтальные профили и диагональные распорки шпиндельных распорок обеспечивают выравнивание опалубки во время подъема.
5. Система крепления
В комплект входят опоры для крепления, встроенные подъемные конусы, винты М36, упорные анкеры и уплотнительные втулки для надежной фиксации системы на конструкции.
6. Верхний кронштейн платформы
Вертикальные и горизонтальные профили, диагональные связи и горизонтальные профили откидной платформы поддерживают операционную деятельность наверху
Эти компоненты работают вместе, создавая автономную систему подъемной опалубки, которая снижает зависимость от кранов, строительных лесов или повторяющихся процессов выравнивания.

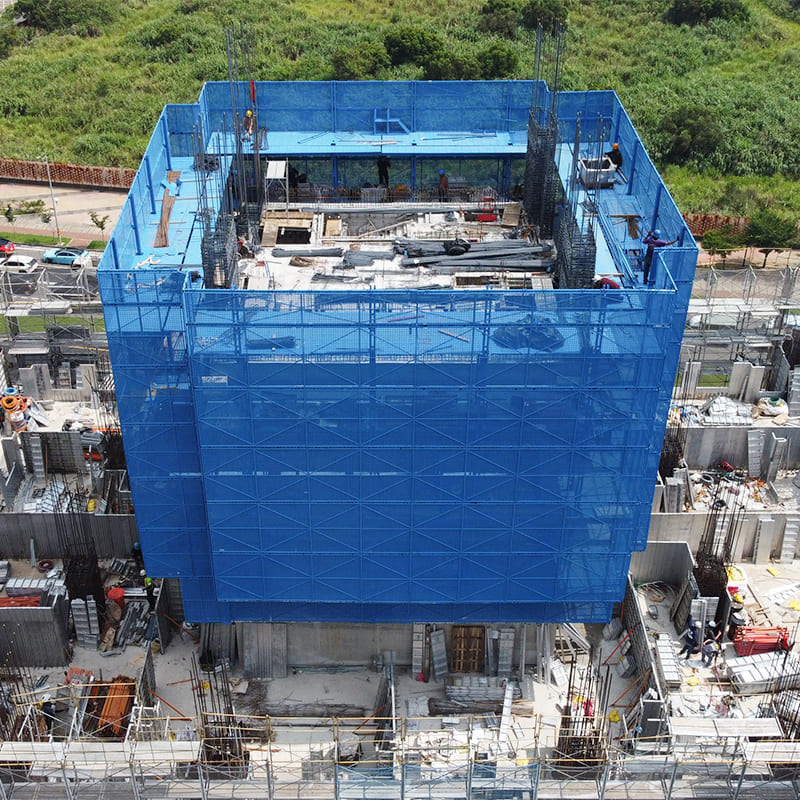

Автоматическая гидравлическая подъемная опалубка
Преимущества автоматической гидравлической подъемной опалубки GETO
1. Безопасность прежде всего
Безопасность является главным приоритетом при строительстве высотных зданий, и автоматическая гидравлическая подъемная опалубочная система GETO объединяет в себе множество функций для защиты рабочих:
Полностью закаленная стальная конструкция: подъемные кронштейны, платформы и защитные экраны изготовлены из прочной стали, что повышает общую устойчивость конструкции и огнестойкость.
Закрытый защитный экран: скалодромы оснащены полностью закрытыми стальными экранами, которые предотвращают падения и снижают риск несчастных случаев из-за падающих предметов.
Механизм втягивания опалубки: система включает в себя механизм втягивания подвижных частей опалубки, что снижает риск несчастных случаев, вызванных резкими движениями, и предотвращает утечку бетонного раствора.
Синхронизированная работа: гидравлический подъем обеспечивает плавность и синхронность вертикальных и наклонных перемещений, сводя к минимуму резкие толчки, которые могут представлять опасность для рабочих.
Интегрированные платформы для монтажа арматуры: эти платформы движутся синхронно с подъемными кронштейнами, обеспечивая безопасный и постоянный доступ для монтажа стальной арматуры без дополнительных лесов.
Сокращение потребности в строительных лесах и кранах: благодаря возможности самостоятельного подъема с использованием интегрированной опалубки рабочие меньше подвергаются воздействию высоты и движущегося оборудования.
2. Высокая экономическая эффективность
Автоматическая гидравлическая подъемная опалубка GETO спроектирована для экономии времени и ресурсов:
Снижение трудозатрат: полностью интегрированная подъемная система сокращает объем ручного труда, поскольку опалубка перемещается автоматически вместе с кронштейнами.
Минимизация повреждений опалубки: непрерывный подъем сокращает необходимость в повторной сборке и разборке, продлевая срок службы компонентов опалубки.
Эффективное использование материалов: платформы и кронштейны автоматической подъемной опалубки сокращают необходимость в дополнительных лесах, временных опорах или дополнительных защитных ограждениях.
Сокращение сроков реализации проекта: более быстрый подъем и повторяющиеся циклы позволяют ускорить строительство, что приводит к значительной общей экономии средств.

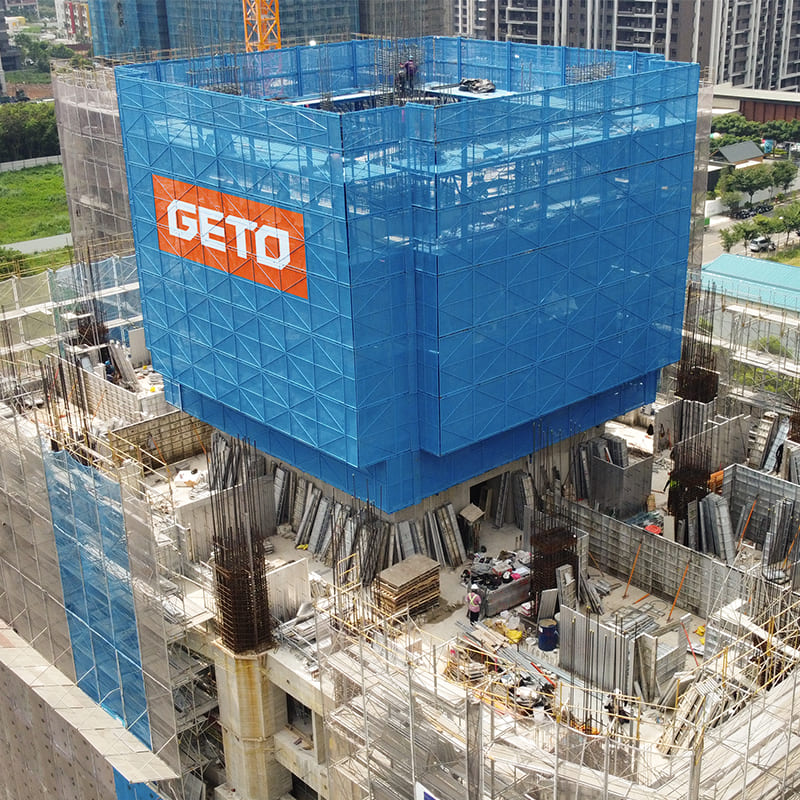

Автоматическая гидравлическая подъемная опалубка GETO
3. Удобство и гибкость
Простота установки, эксплуатации и обслуживания делает систему подъемной опалубки GETO весьма практичной:
Модульная конструкция: Защитные экраны, платформы и кронштейны имеют модульную конструкцию, что позволяет быстро собирать, разбирать и транспортировать их.
Самоподъемная опалубка: опалубка перемещается вместе с подъемными кронштейнами, что позволяет производить прямую регулировку, очистку и мелкий ремонт без помощи крана.
Цельное или раздельное подъемное устройство: кронштейны могут подниматься как единое целое или по отдельности, адаптируясь к специфическим структурным условиям проекта или условиям площадки.
Регулируемые платформы: несколько рабочих платформ позволяют рабочим выполнять отделку бетона, установку арматуры и осмотр без дополнительных лесов.
Конструкция, адаптируемая к погодным условиям: гидравлические подъемные системы могут подстраиваться под небольшие уклоны или небольшие изменения ветра, обеспечивая более безопасную и надежную работу.
4. Улучшение качества строительства
Система подъемной опалубки GETO не только повышает безопасность и эффективность, но и улучшает качество готовой конструкции:
Точное выравнивание: Гидравлический подъем обеспечивает точное вертикальное и горизонтальное позиционирование опалубки, уменьшая отклонения в стенах и сердечниках.
Гладкие бетонные поверхности: интегрированные платформы и опалубка позволяют лучше контролировать заливку и отделку бетона, сводя к минимуму дефекты поверхности.
Постоянная целостность конструкции: синхронизация подъемных кронштейнов и опалубки уменьшает точки напряжения и обеспечивает равномерное распределение нагрузки по всей конструкции.
5. Преимущества для окружающей среды и территории
Автоматические гидравлические подъемно-переставные опалубочные системы не только повышают эффективность и безопасность строительства, но и обеспечивают значительные преимущества в области охраны окружающей среды и управления строительными площадками.
Уменьшение площади строительства: за счет отказа от обширных лесов система уменьшает отходы материалов и загромождение строительной площадки.
Более безопасная рабочая среда: закрытые платформы и самоподъемные механизмы снижают подверженность работников опасностям, связанным с высотой, и падающим мусором.
Устойчивая эксплуатация: уменьшение количества крановых операций и ручного труда приводит к снижению потребления энергии на месте.

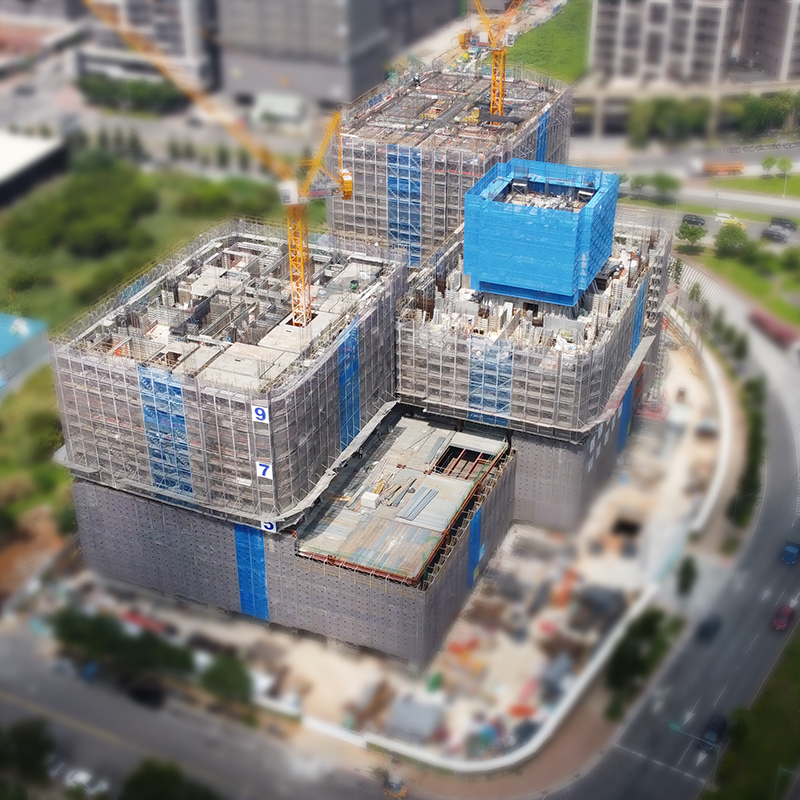

Применение гидравлической подъемной опалубки GETO
Применение в современном высотном строительстве
Автоматические гидравлические подъемно-переставные опалубочные системы произвели революцию в методах строительства различных типов сооружений:
Ядро и стены жесткости — вертикальная непрерывность и точное выравнивание улучшают структурную целостность
Фасадные стены – самоподъемные системы обеспечивают более безопасный и быстрый монтаж
Мостовые башни и сигнальные вышки – модульные платформы для специализированных операций на высоте
Силосы и массивные колонны — замкнутое пространство снижает риски при погрузочно-разгрузочных работах и заливке бетона.
Эти системы особенно ценны для проектов с повторяющейся структурной планировкой , где традиционная опалубка требует больших трудозатрат и использования крана.
Условия эксплуатации переставной опалубки GETO
Правильные условия эксплуатации имеют решающее значение для безопасности и производительности:
- Избегайте строительства в суровых погодных условиях, включая грозы, дождь, снег, туман, изморозь, дымку или град.
- Базовое ветровое давление не должно превышать 5 баллов (примерно 24,5–28,5 м/с)
- При скорости ветра выше 7 баллов (примерно 13,9–17,1 м/с) необходимо применять меры усиления защиты от тайфунов.
Соблюдение этих правил гарантирует бесперебойную работу автоматической гидравлической подъемной опалубочной системы с соблюдением самых высоких стандартов безопасности.
Автоматическая гидравлическая система подъемной опалубки GETO
Выбор правильной системы для вашего проекта
Выбор автоматической гидравлической системы опалубки зависит от масштаба проекта, типа конструкции и требований безопасности. GETO предлагает комплексные решения по опалубке и возведению лесов для клиентов по всему миру, предлагая системы, разработанные для удовлетворения уникальных требований строительства высотных зданий и крупногабаритных конструкций.
Система опалубки GETO GTP100 сочетает в себе гидравлический подъем, интегрированные платформы и модульные компоненты, что обеспечивает надежную работу, снижение трудозатрат и повышение безопасности. Внедряя такие системы, строительные компании могут оптимизировать производство, сохраняя при этом качество и соответствие международным стандартам.
Заключение
Автоматическая гидравлическая опалубка меняет представление о высотном строительстве, сочетая в себе эффективность, безопасность и экономичность. Автоматическая гидравлическая опалубочная система GTP100 от GETO воплощает эти качества благодаря интегрированным кронштейнам, гидравлическому приводу и модульным платформам.
Для подрядчиков, стремящихся оптимизировать процессы строительства высотных зданий, инвестиции в систему подъёмно-переставной опалубки обеспечивают ощутимые преимущества в плане скорости, сокращения трудозатрат и повышения безопасности. Опыт и техническая экспертиза GETO делают её надёжным партнёром по поставке надёжных и высокопроизводительных опалубочных решений по всему миру. Для получения дополнительной информации обращайтесь к нам по адресу geto_market@geto.com.cn !
